HONEYWELL EC7830A/RM7830A（开关式） 和EC7850A/RM7850A（全调制式）7800 系列继电器模块
时间: 2026-03-23浏览次数：
HONEYWELL EC7830A/RM7830A（开关式） 和EC7850A/RM7850A（全调制式）7800 系列继电器模块
HONEYWELL EC7830A/RM7830A（开关式） 和EC7850A/RM7850A（全调制式）7800 系列继电器模块
产品核心定位与功能
产品分类与应用
开关式（EC7830A/RM7830A）：适用于燃烧器开 / 关控制，支持燃气、燃油或混合燃料单燃烧器；
全调制式（EC7850A/RM7850A）：适用于燃烧器全量程调制控制，功能覆盖开关式所有特性，增加燃烧速率调节功能。
核心功能
自动燃烧时序控制：涵盖吹扫、点火、 pilot 稳定、主燃料供给、后吹扫全流程；
安全保护：火焰监测、气流开关检测、预点火联锁、过压 / 欠压保护等，异常工况立即触发安全锁定（Lockout）；
状态与诊断：LED 指示灯（POWER/PILOT/FLAME/MAIN/ALARM）显示运行阶段，支持自诊断与故障排查；
扩展功能：可选 KDM（多语言文本显示，支持英 / 西 / 法等 7 种语言）、MODBUS 通讯、远程复位等。

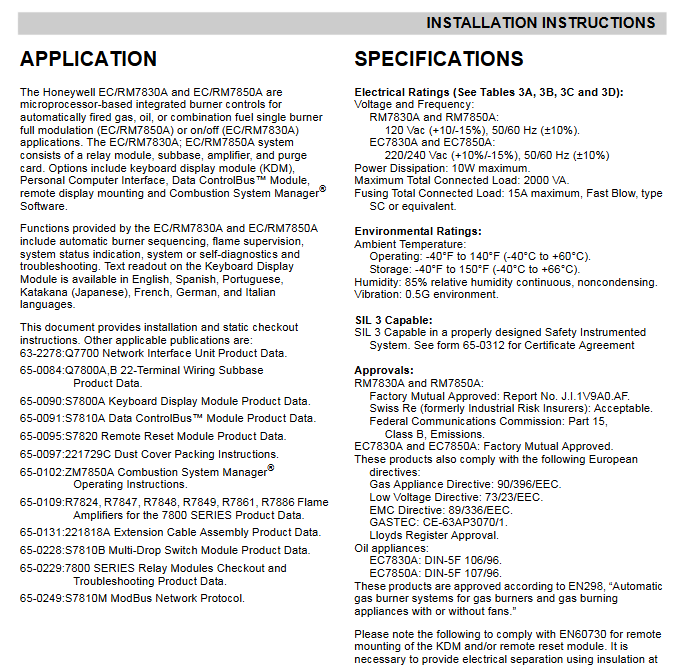

关键技术规格
规格类别 具体参数
供电参数 RM 系列：120Vac (+10%/-15%)，50/60Hz (±10%)；EC 系列：220-240Vac (+10%/-15%)，50/60Hz (±10%)
电气特性 功耗≤10W，最大负载 2000VA，保险丝 15A 快速熔断（SC 型或等效）
环境条件 工作温度：-40°C~60°C；存储温度：-40°C~66°C；湿度：≤85% RH（无冷凝）；振动≤0.5G
认证标准 欧洲：EN298、90/396/EEC（燃气器具）、73/23/EEC（低电压）；美国：FM 认证、FCC Class B；兼容 SIL 3 安全仪表系统
端子负载 风机端子：4A（PF=0.5），20A 浪涌；主燃料阀 / 导阀：4A（PF=0.5），20A 浪涌；点火端子：2A（PF=0.2）
安装规范与要求
安装前提
操作人员：必须是经过培训的燃烧安全技术人员；
安全准备：安装前断开所有电源（可能存在多个断开点），关闭手动燃料截止阀，避免火灾 / 爆炸风险。
安装位置要求
湿度：避免冷凝环境，相对湿度≤85% RH（无冷凝）；
振动：安装区域振动≤0.5G，否则影响设备稳定性；
防护：户外安装需配备防雨密封外壳，设备本身不具备防雨功能；
空间：预留维护空间，模块下方需额外预留 51mm（火焰放大器安装），两侧预留 76mm（信号探针）。
布线规范
布线标准：符合 NEC Class 1（线电压）布线要求，遵循当地电气规范；
线路分离：高压点火线与火焰探测器、通讯线不可同管布线；低压信号线（KDM / 远程复位）需与线电压线路物理分离；
导线规格：线电压端子用 14/16/18AWG 铜导线（600V 绝缘）；KDM / 通讯线用 22AWG 双绞屏蔽线（Belden 8723 或等效）；
接地要求：基座与控制面板可靠接地（14AWG 铜线），信号屏蔽层两端接地，避免干扰。
模块安装
基座安装：垂直安装（推荐），禁止水平安装时分叉触点朝下；用 4 个 6 号螺丝固定（未提供）；
模块固定：插件式安装，对齐 L 形导向槽与刀形端子，拧紧 2 颗固定螺丝（避免塑料变形）。
操作时序与安全联锁
核心操作时序
INITIATE（初始化）：电源接通后启动，持续 2 秒，检测电压 / 频率稳定性，异常则触发 5 秒保持，4 分钟未恢复即锁定；
STANDBY（待机）：接收热需求信号后，等待进入吹扫阶段，需满足所有联锁条件（气流开关闭合、预点火联锁闭合等）；
PURGE（吹扫）：风机启动，EC7850A/RM7850A 驱动燃烧速率至高速，吹扫时间 2 秒 - 30 分钟（可通过吹扫卡选择），气流开关 10 秒内未闭合即锁定；
点火与稳定：吹扫完成后，点火变压器通电（3 秒），导阀开启，火焰检测通过后进入 pilot 稳定阶段（5 秒）；
RUN（运行）：主燃料阀开启，EC7850A/RM7850A 释放燃烧速率调制功能，持续监测火焰与联锁状态；
POSTPURGE（后吹扫）：热需求结束后，主燃料阀 / 导阀关闭，风机持续运行 2/15/30 秒（型号可选），排出残余燃料。
安全联锁与锁定条件
关键联锁：预点火联锁（ES2）、气流开关（LD2）、锁定输入（LOS）、高低火开关（EC7850A/RM7850A）；
锁定触发场景：吹扫阶段检测火焰、点火无火焰、联锁断开、200 小时后修改跳线等，锁定后需手动复位。
静态校验流程
静态校验需在模块安装前完成，验证基座接线与外部设备（风机、阀门、变压器等）功能正常，核心流程如下（以 EC/RM7850A 为例）：
测试序号 测试内容 正常操作 异常排查
1 电源检测 端子 4-2 间测到线电压 主开关、过载保护、电源接线
6 风机与气流开关检测 风机启动，端子 7 测到线电压 风机电路、手动风机开关、气流开关
7 点火检测 点火变压器产生火花（或嗡嗡声） 点火电极清洁度、点火变压器
8 导阀检测 导阀开启（听到阀门动作声） 导阀执行器、导阀接线
10 主燃料阀检测 主燃料阀开启 主阀执行器、主阀接线
12 高火开关检测 燃烧速率电机驱动至高速，端子 19 测到线电压 高火开关、燃烧速率电机 / 变压器
14 燃烧速率调制检测 调节 90 系列控制器设定值，电机双向驱动 90 系列控制器、燃烧速率电机
配置与维护要点
可配置跳线（200 小时内可修改）
跳线编号 功能描述 完整状态（Intact） 剪断状态（Clipped）
JR1 首次安全时间（SAFETY1） 5 秒（EC7850A1148/RM7850A1035 为 3 秒） 3 秒（EC7850A1148/RM7850A1035 为 2 秒）
JR2 主试验时间（MAIN TRIAL） 5 秒 3 秒
JR3 气流开关功能 无气流开关（需在端子 6-7 间加跳线） 有气流开关（禁止加跳线）
维护禁忌
200 小时后禁止修改跳线，否则触发不可复位锁定（Code 110），需更换模块；
禁止模块安装时进行绝缘测试，内部浪涌保护器可能损坏；
测试后必须移除所有测试跳线，禁止旁路限位与联锁装置。
