HONEYWELL 61系列和62系列Modutrol IV™电机
时间: 2026-03-23浏览次数：
HONEYWELL 61系列和62系列Modutrol IV™电机
HONEYWELL 61系列和62系列Modutrol IV™电机
产品基础与核心特性
产品定位与应用
该系列为三线式带复位弹簧 / 无复位弹簧浮动控制电机，适配提供单刀双掷（spdt）或浮动输出的控制器，用于操作暖通空调领域的风门 / 阀门；62 系列在 61 系列基础上增加电隔离反馈电位器，可实现电机轴位置指示，还能用于 90 系列电机从动控制或外部控制电路重新平衡。
核心替代与特性
可直接替换 M644、M944B/E/G/H/J/K/R/S、M945B/C/G/K/L/AD 等多款旧型号电机；
集成接线盒提供NEMA 3 级防风雨保护，标配快接端子，可选配螺丝端子适配器；
复位弹簧款电机断电自动归位，可从动力端 / 辅助端驱动阀门连杆，适配常闭 / 常开阀门；
所有型号均为双端轴（两端开槽攻丝）、带辅助开关凸轮，压铸铝外壳，90°-160° 冲程现场可调，全电压范围固定扭矩；
标配定时为 30 秒（90° 冲程）/60 秒（160° 冲程），支持定制其他定时，TRADELINE 款为标准化选型包装，与标准款规格一致。
寿命与认证
机械寿命：60000 次全冲程循环、150 万次复位；
认证：UL 列名（File No. E4436）、CSA 认证，美国专利处于申请阶段；
地域说明：欧洲地区仅提供限定型号，需咨询当地代理商。
核心技术规格
1. 电气与物理规格
规格项 具体参数
工作电压 24Vac（50/60Hz），变压器可工厂预装 / 现场加装
功率消耗 M6184A/D/F：15VA；M6184B：10VA
辅助开关额定 120V：满荷 7.2A、堵转 43.2A；240V：满荷 3.6A、堵转 21.6A（反向触点 40VA 先导负载）
曲轴规格 3/8in（9.5mm）方形，全型号为双端轴
轴负载限制 动力端 / 辅助端单端最大：200lb（90.8kg）；综合最大：300lb（136kg）
环境温度 最低：-40°F（-40°C）；最高：150°F（66°C）（25% 负载循环）
引线颜色编码 棕色：24Vac；白色：120Vac；蓝色：230Vac；黑色：公共端
2. 定时与扭矩规格
该系列电机启动扭矩为正常运行扭矩的 2 倍，仅用于克服风门 / 阀门卡滞等突发大负载，禁止长期以启动扭矩运行；300lb-in 扭矩电机定时为 2/4 分钟，堵转可能损坏驱动轴，扭矩为双端轴扭矩之和，具体参数如下：
90° 冲程定时（s） 160° 冲程定时（s） 正常运行扭矩（lb-in/N・m）- 复位弹簧 正常运行扭矩（lb-in/N・m）- 无复位弹簧 启动扭矩（lb-in/N・m）- 复位弹簧 启动扭矩（lb-in/N・m）- 无复位弹簧
15 30 75(8.5) 150(17.0) - -
30 60 60(6.8) 35(4.0) 120(13.6) 70(7.9)
- - - 150(17.0) - 300(34.0)
60 120 - 300(34.0) - 600(68.0)
120 240 150(17.0) 300(34.0) - -
3. 62 系列反馈电位器规格
62 系列反馈电位器分 **-S（非线性，适配 90 系列从动）和-F（0-10K 线性）** 两款，均可作为分压器，反馈电阻随冲程角度截断，160° 电机为全量程，90° 非对称电机取前半段、对称电机取中间段，核心特性如下：
电压输出：160° 电机 TG 端输出为 YG 端输入的 4-96%，90° 非对称为 4-56%、对称为 24-76%，TY 端为反向信号；
分流电阻：从动 90 系列电机需 142Ω 全冲程反馈电阻，根据型号配 187/274Ω 等分流电阻，-F 型号无适配分流电阻；
电阻读取：因电路保护，无法直接读取电阻，需通过分压器测试轴位置。

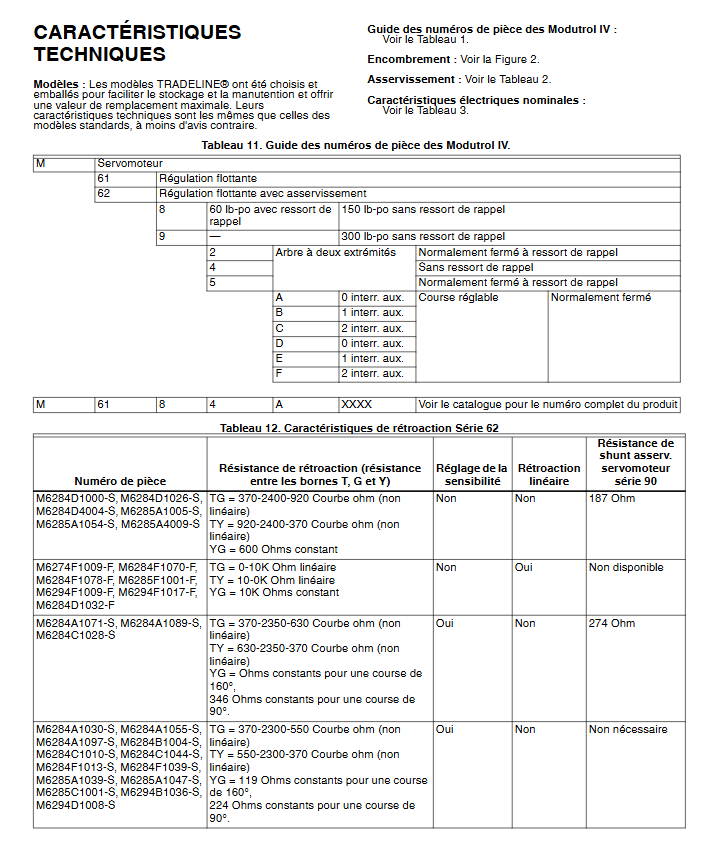

型号命名规则
该系列电机型号以M + 系列 + 扭矩 / 复位 + 结构 + 辅助开关 + 后缀组成，核心编码规则如下（以 M6184AXXXX 为例）：
第一位：M（电机）；
第二、三位：61/62（系列，62 带反馈）；
第四位：8（60lb-in 复位弹簧 / 150lb-in 无复位）、9（300lb-in 无复位）；
第五位：2（双端轴常闭复位）、4（无复位）、5（常闭复位）；
第六位：A/D（0 个辅助开关）、B/E（1 个辅助开关）、C/F（2 个辅助开关）；
后缀：-S（非线性反馈）、-F（线性反馈）。
配套配件
该系列电机提供全品类配件，覆盖开关、适配器、连杆、防护、供电等需求，核心配件及功能如下：
辅助开关 / 电位器：220736A（单开关）/220736B（双开关）内置套件（现场加装）；Q607 外置辅助开关；Q181 辅助电位器（控制 1-4 台 90 系列电机）；
适配器 / 曲柄臂：220738A（轴高提升 3/4in，匹配旧型号）；220741A（快接端子转螺丝端子）；221455A/7617ADW 可调曲柄臂（可向下旋转，无需适配器）；
变压器：50017460-001（24/120/230Vac 输入）、50017460-003（120Vac 输入），均为 24Vac 输出；
连杆 / 支架：Q605 风门连杆（含曲柄臂）；Q5001 水 / 蒸汽阀连杆组件；Q100 蝶阀连杆（需 220738A）；
防护配件：4074ERU 防水套件（非直立安装时实现 NEMA 3 防护）；ES650-117 防爆外壳（爆炸性环境，需 7617DM 联轴器，不可配阀门连杆）；
安装与布线规范
基础安装要求
施工人员：需为专业训练的技术人员，施工前断开所有电源（带辅助开关电机可能有多个断开点）；
机械安装：曲轴必须水平安装，安装法兰适配 1/4in 机螺丝 / 螺栓；无复位弹簧电机工厂发货为常闭位置（动力端看逆时针极限）；
环境要求：远离酸雾、腐蚀性蒸汽；高盐环境使用锌 / 镉镀层固定件（禁用不锈钢 / 黄铜），搭配 220738A 适配器；
空间要求：预留配件安装和维护空间，室外安装需用液密导管接头，非直立安装需加 4074ERU 防水套件。
适配器使用场景
220738A 轴高适配器为核心安装配件，必须使用的场景：Q607 外置辅助开关、风门连杆需向下旋转 / 足够行程、除 Q5001 外的所有阀门连杆；Q5001 阀门连杆无需适配器。

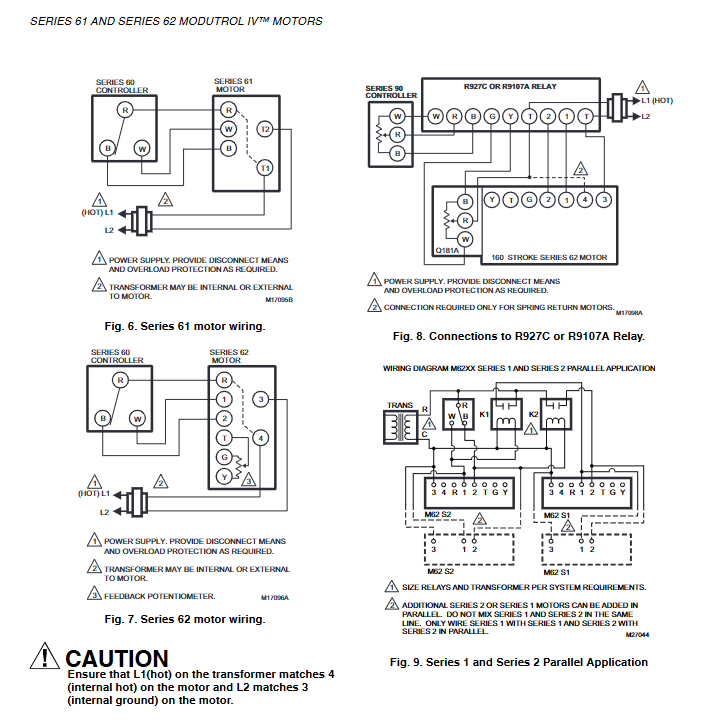

布线规范
需符合当地电气规范，并联多台电机时，电源 VA 值需满足所有电机负载，避免过载；
电机端子为电路板顶部快接端子，接线前需拆除接线盒 4 颗螺丝；
反向旋转：61 系列调换 W/B 端子，62 系列调换 1/2 端子（电机旋转）+Y/G 端子（保持反馈同步）；
变压器接线：需保证 L1 对应电机 4 端、L2 对应电机 3 端，避免接反。
核心调节操作
所有调节操作前需断开控制器、拆除连杆，带内置变压器电机仅保留电源连接，禁止用手 / 扳手转动电机轴（会损坏齿轮系和冲程限位触点）。
冲程调节
61 系列：动力端看，冲程电位器在最左侧，顺时针旋满为 160°，逆时针旋满为 90°，中间位置为中间冲程；
62 系列：冲程电位器左、灵敏度电位器右，两个电位器同步旋转，顺时针旋满 160°，逆时针旋满 90°。
辅助开关调节
辅助开关由可调凸轮驱动，支持1°/10° 差动，工厂默认 30° 开启、1° 差动，不同差动切换会导致开关动作反向，调节步骤：
拆除接线盒盖，断开控制器，将电机驱动至辅助设备动作位置；
1° 差动：检查 R-B 触点通断，开则顺时针转凸轮至闭合，闭则逆时针转至断开；
10° 差动：复位弹簧款凸轮旋转 180°，检查 R-B 触点通断，开则逆时针转至闭合，闭则顺时针转至断开；
测试全冲程动作，复位控制器和接线盒盖。
62 系列反馈电位器调节
线性反馈：无分流电阻时，电位器直接输出轴位置线性信号；
90 系列从动：需在 Y/G 端子间加装分流电阻，实现 142Ω 全冲程反馈电阻，电阻型号参考 Table 2；
测试：无法直接测电阻，需通过分压器加 5-10VDC，测试 TG 端电压线性变化。
62 系列从动控制（多电机同步）
62 系列 **-S 型号 ** 可实现 90 系列电机从动控制，建议从站数量不超过 6 台，核心规范：
电机匹配：所有从动电机需为同对称 / 非对称类型；
电阻配置：根据从站数量加装分流电阻，1 台无需电阻，2 台 3500Ω，3 台 2000Ω，6 台 800Ω（对称 90° 冲程用 5000/2400/1200Ω 等）；
接线规则：主电机 62 系列在 T-G、T-Y 端各接 1 个电阻；从站 90 系列在 R-B、R-W 端各接 1 个电阻；
电位器设置：根据主 / 从站冲程、对称类型，调节冲程 / 灵敏度电位器（顺时针 CW / 逆时针 CCW），90° 冲程转 160° 冲程为不推荐配置。
替换与检验调试
替换流程
风门应用：断电拆旧电机→判断适配器需求（连杆可及、无卡滞则无需）→直接安装 / 配 220738A→装曲柄臂和连杆→调试；
阀门应用：Q100/Q601/Q618 连杆需适配器，Q5001 无需→霍尼韦尔 V5011（二通）/V5013（三通）阀门必须用 160° 冲程电机→安装后测试全冲程。
检验调试
常规检验：检查机械连接牢固性→测试电机全冲程无卡滞、连杆无碰撞→辅助开关在设定位置准确动作→复位弹簧款断电验证自动归位；
62 系列专项检验：3/4 端接 24Vac→Y/G 端接 5-10VDC（Y+G-）→T/G 端接电压表 / 示波器→驱动电机全冲程，验证电压线性变化（160°：5-95% Vin，90° 非对称：5-55% Vin，对称：25-75% Vin）；
旧款替换：原接 R927C/R9107A 继电器的电机，建议拆除继电器，直接替换为 90 系列 Modutrol IV 电机。
