HONEYWELL M6161、M6181、M6184、M6191、M6194 型号Modutrol IV™电机
HONEYWELL M6161、M6181、M6184、M6191、M6194 型号Modutrol IV™电机
霍尼韦尔 M6161、M6181、M6184、M6191、M6194 型号Modutrol IV™电机为 3 线浮动控制电机，可替代 M644 电机，适用于带单刀双掷或浮动输出的控制器以操作风门 / 阀门，具备油浸式电机齿轮系、NEMA 3 级防护接线盒、压铸铝外壳等特性，分TRADELINE® 款和标准款，电气额定值支持 24V 无变压器 / 120/208/240V 带内置变压器（变压器可现场加装），轴规格为 3/8 英寸方形（M6184/94 为双端轴、其余为单端轴），环境温域 **-40°F 至 150°F**，冲程有 90°/160° 固定款或 90°-160° 现场可调款，扭矩覆盖 35-300lb-in（启动扭矩为其 2 倍），还可搭配防爆外壳、辅助开关、连杆等多种配件，通过 UL 和 CSA 认证。
产品应用与核心特性
应用场景：3 线浮动控制电机，适配提供单刀双掷（spdt）或浮动输出的控制器，用于操作风门或阀门，可直接替换 M644 电机。
核心特性
采用油浸式电机和齿轮系，运行可靠、使用寿命长；
接线盒具备NEMA 3 级防风雨保护，标配快接端子，可选配螺丝端子适配器；
压铸铝外壳，集成辅助开关可工厂预装，也可在 TRADELINE® 型号上现场加装；
替换款电机标配适配旧电机轴高的转接支架。
电机分类及差异
该系列电机分TRADELINE® 款和标准款，核心规格一致，仅配件 / 配置有差异：
TRADELINE® 款：具体型号为 M6184D1035、M6194D1017，自带辅助开关凸轮，支持现场加装内置辅助开关，主打库存、操作便捷性和替换价值；
标准款：部分为 HVAC 设备厂商定制款，无转接支架、单端轴和 / 或无接线盒。

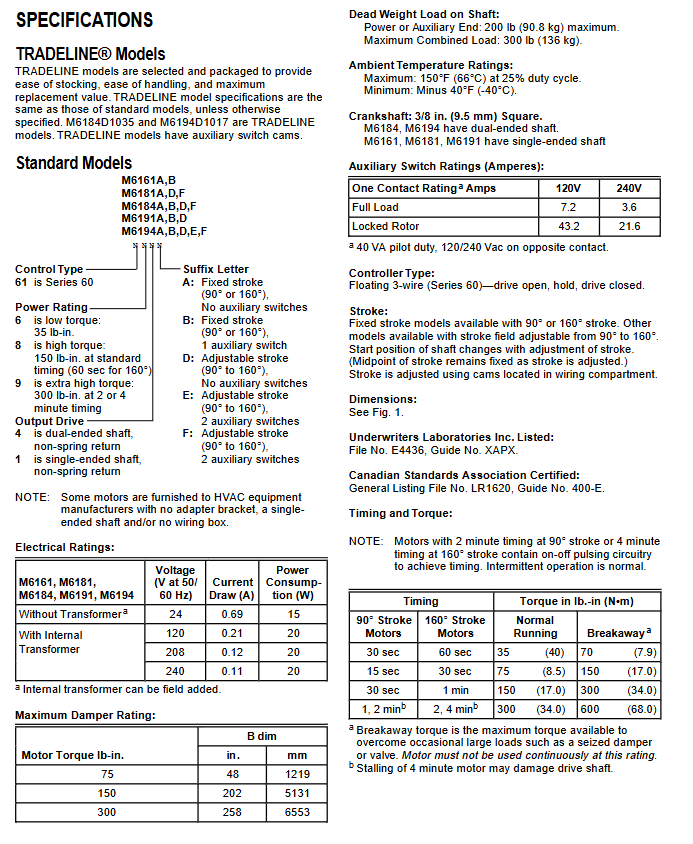

核心技术规格
1. 电气额定值
电机配置 电压（50/60Hz, V） 电流（A） 功耗（W）
无内置变压器 24 0.69 15
带内置变压器 120 0.21 20
带内置变压器 208 0.12 20
带内置变压器 240 0.11 20
注：内置变压器可现场加装。
2. 机械与负载参数
曲轴规格：3/8 英寸（9.5mm）方形；M6184、M6194 为双端轴，M6161、M6181、M6191 为单端轴；
轴负载：动力端 / 辅助端最大静载荷200lb（90.8kg），最大综合载荷300lb（136kg）；
最大风门额定：扭矩 75/150/300lb-in 对应风门尺寸 48in (1219mm)/202in (5131mm)/258in (6553mm)；
环境温度：最高150°F（66°C）（25% 负载循环），最低 **-40°F（-40°C）**。
3. 辅助开关额定值（安培）
触点额定 120V 240V
满负荷 7.2 3.6
堵转 43.2 21.6
注：反向触点为 40VA 先导负载，支持 120/240Vac。
4. 控制与冲程
控制器类型：3 线浮动（60 系列），支持开驱、保持、关驱；
冲程类型：有 90°/160° 固定冲程款，也有90°-160° 现场可调款；冲程调节通过接线盒内凸轮完成，调节后轴起始位置变化，中点保持固定。
5. 认证信息
美国保险商实验室（UL）列名：文件号 E4436，指南号 XAPX；
加拿大标准协会（CSA）认证：通用列名文件号 LR1620，指南号 400-E。
定时与扭矩参数
该系列电机 90° 冲程与 160° 冲程对应不同定时，含通断脉冲电路，间歇运行为正常现象；启动扭矩为正常运行扭矩的 2 倍，是克服风门 / 阀门卡滞的最大扭矩，不可长期以启动扭矩运行。
90° 冲程定时 160° 冲程定时 正常运行扭矩（lb-in/N・m） 启动扭矩（lb-in/N・m）
30 秒 60 秒 35(4.0) 70(7.9)
15 秒 30 秒 75(8.5) 150(17.0)
30 秒 1 分钟 150(17.0) 300(34.0)
1/2 分钟 2/4 分钟 300(34.0) 600(68.0)
注：4 分钟定时电机发生堵转可能损坏驱动轴。
可选配件
该系列电机支持多种配件加装 / 搭配，覆盖防爆、辅助控制、连接、转换等需求，核心配件如下：
防爆类：ES650117 防爆外壳（用于爆炸性环境，需搭配霍尼韦尔 7617DM 联轴器，不可配 Q601/Q618/Q455 连杆）；
辅助开关类：Q607 外置辅助开关；220736A（单开关）、220736B（双开关）内置辅助开关套件；
连杆 / 支架类：Q605 风门连杆、Q618 水 / 蒸汽阀连杆、Q601 水 / 蒸汽阀支架连杆组件、Q100A/B 蝶阀连杆；
电位器类：Q68 双控电位器（控制 1-9 台额外电机）、Q181 辅助电位器（控制 1-2 台额外电机）；
曲柄臂类：221455A、7617ADW 无限可调曲柄臂（比常规款短 0.75 英寸，可向下旋转并避开电机底座）；
转换 / 供电类：220741A 螺丝端子适配器（快接转螺丝）；198162 系列内置变压器（24/120/220/120/208/240V，50/60Hz）。
