HONEYWELL Sensepoint XCD 气体探测器
时间: 2026-03-23浏览次数：
HONEYWELL Sensepoint XCD 气体探测器
HONEYWELL Sensepoint XCD 气体探测器
产品基础与核心特性
产品定位与应用范围
该探测器是一款面向危险区域的气体检测设备，适用于欧洲 Zone 1/2、北美 Class I Division 1/2 区域，可检测可燃气体（甲烷、丙烷等）、有毒气体（硫化氢、一氧化碳等）及氧气（缺氧 / 富氧），核心用于工业现场人员与设备的气体安全防护。
核心特性与优势
多传感技术适配：可燃气体采用催化燃烧（CAT）或红外（NDIR）技术，有毒气体 / 氧气采用电化学（ECC）技术，红外传感器抗中毒能力更强（寿命 5 年）；
安全设计：防爆外壳（Ex d IIC Gb）、IP66 防护等级，传感器需向下安装（烧结面朝下）以实现 IPX6 防水；
便捷操作：支持磁性 wand 非侵入式操作，无需开盖即可完成校准、配置、状态查询，避免危险环境下的安全风险；
灵活输出与通讯：标准 4-20mA 信号（源极 / 漏极可选），3 个可编程继电器（正常开 / 闭可选），可选 Modbus RTU 通讯（最远传输 1000m）；
宽环境适应性：工作温度 - 40℃~+75℃，湿度 20-90% RH（非冷凝），压力 80-120kPa，适应极端工业环境。
关键技术规格
1. 电气与物理规格
规格项 具体参数
供电电压 ATEX/IECEx 款：16-32Vdc（标称 24Vdc）；UL/CSA 款：12-32Vdc
功耗 最大 5W（24Vdc 时），启动电流＜800mA
信号输出 4-20mA（源极 / 漏极可选），故障输出＜1mA，超量程 22mA
继电器 3 个，5A@250VAC，可设为报警 1 / 报警 2 / 故障 / 抑制
通讯（可选） Modbus RTU（RS485），波特率 9600/19200，从站 ID 1-247
电缆要求 导体截面 0.5-2.5mm²，Modbus 电缆需屏蔽（AWM2464 AWG26-12）
最大电缆距离 2.5mm² 电缆最长 1800m（UL 款 24Vdc）
材质与重量 铝合金（1.7kg）/316 不锈钢（3.7kg）
2. 检测性能规格
气体类型 检测范围 精度 响应时间（T90） 传感器寿命
可燃气体（CAT） 0-100%LEL ≤±1.5%LEL ≤25s 3 年
可燃气体（IR） 0-100% LEL（甲烷 / 丙烷） ≤±1.5%LEL ≤30s 5 年
氧气 0-25%Vol ≤±0.5%Vol ≤30s ≥2 年
硫化氢（H₂S） 0-50/100ppm ≤±3ppm ≤50s ≥2 年
一氧化碳（CO） 0-300/1000ppm ≤±6ppm ≤30s ≥2 年
二氧化碳（CO₂） 0-2/5%Vol ≤±0.04%Vol ≤30s 5 年
3. 报警与校准规格
报警设置：默认低报警（20% LEL 可燃、10ppm H₂S、19.5% Vol O₂）、高报警（40% LEL 可燃、20ppm H₂S、23.5% Vol O₂），支持上升 / 下降沿报警；
校准要求：零点校准用清洁空气或氮气（H₂S 传感器需用 20.9% Vol 氧气），量程校准用 25-75% FSD 标准气，校准后自动重置提醒周期；
校准流程：磁性 wand 进入校准模式→零点校准→量程校准→ purge 气体→完成（全程约 5-10 分钟）。
安装与布线规范
安装要求
安装人员：需经培训的专业人员，严格遵循当地防爆规范（如欧洲 EN60079-29-2）；
安装位置：气体易积聚处，避免雨水 / 洪水侵袭，预留维护空间；
安装方式：壁挂或管道安装（适配 38-95mm 管径），传感器烧结面必须向下（确保 IPX6 防护）；
密封要求：使用液密导管 + 防爆接头，传感器附近 18 英寸内需安装密封接头， unused 电缆入口用认证密封塞封堵。
布线规范
电缆选型：工业级屏蔽电缆（屏蔽覆盖率≥90%），导体截面 0.5-2.5mm²；
接地要求：电缆屏蔽层单点接地（控制器或探测器一端，不可两端接地），内部接地为主要接地，外部接地为辅助；
接线端子：适配 0.5-2.5mm² 导线，端子 1（24V+）、2（0V）、3（4-20mA），Modbus 接 4（COM）、5（TxD）、6（RxD）。
操作与配置流程
操作模式

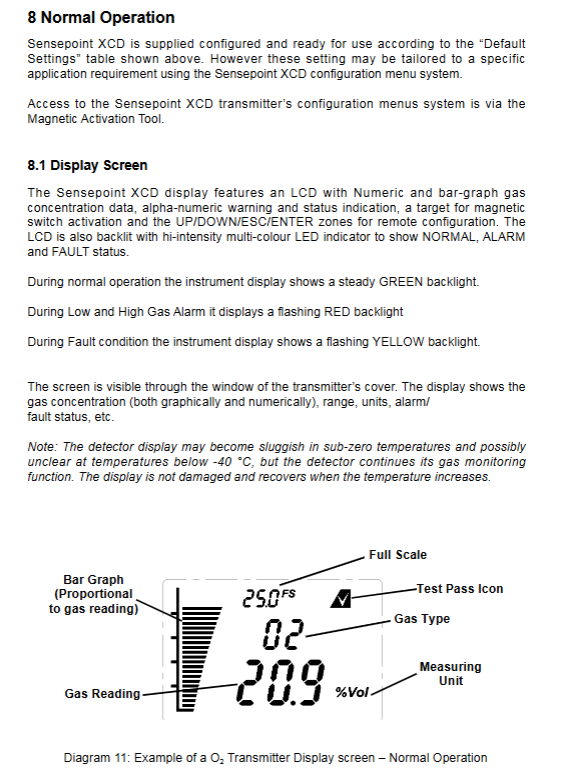

监控模式：正常工作状态，显示气体浓度、状态；
配置模式：需磁性 wand 长按 3 秒进入，密码保护（默认 0000），可配置检测范围、报警值、校准间隔（30-365 天）、抑制电流等；
查看模式：磁性 wand 短按 1 秒进入，可查询软件版本、校准到期时间、峰值浓度、电源电压等。
关键配置项
报警设置：低 / 高报警值、报警类型（上升 / 下降沿）、继电器动作（通电 / 断电）；
校准设置：校准气体浓度、校准间隔、校准提醒；
系统设置：温度单位（℃/℉）、位置标签（0000-9999）、抑制超时（0-15 分钟）。
维护与故障处理
常规维护
校准周期：建议 6 个月，可通过配置菜单设置 30-365 天自动提醒；
传感器维护：避免接触腐蚀性气体 / 溶剂，定期检查传感器护罩是否完好；
传感器更换：需使用同类型传感器，更换后必须重新校准；
处置要求：电化学传感器（氧气 / 有毒）不可焚烧，需环保回收或退回霍尼韦尔。
故障与警告代码
| 代码类型 | 代码 | 描述 | 处理方式 |
| 警告 | W-01 | 需校准 | 执行零点 + 量程校准 |
| 警告 | W-02 | 超温 | 待温度恢复后按 wand 清除 |
| 警告 | W-04 | 超量程（可燃催化） | 排除气体后按 wand 清除 |
| 故障 | F-01 | 内部 I2C 故障 | 断电重启，无效则更换探测器 |
| 故障 | F-02 | 传感器故障 | 更换同类型传感器 |
| 故障 | F-03 | 零点漂移过大 | 重新校准，无效则换传感器 |
| 故障 | F-06 | 供电电压过低 | 检查供电电压（≥12Vdc/16Vdc） |
订货与质保信息
订货型号规则
型号由认证类型（ATEX/UL）、材质（铝合金 / 316SS）、气体类型、通讯功能（带 M 为 Modbus）组成，示例：
SPXCDALMFX：ATEX 认证、铝合金、甲烷催化、M20 接口；
SPXCDUSNHXM：UL 认证、316SS、硫化氢、3/4"NPT 接口、Modbus。
核心配件
必备配件：防雨罩（SPXCDWP）、磁性 wand（SPXCDMAG）、校准帽（S3KCAL）；
可选配件：管道安装支架（SPXCDMTMB）、导管安装套件（SPXCDDMK）、遮阳防淋罩（SPXCDSDP）。
质保政策
质保期：经霍尼韦尔授权人员安装后 12 个月，或发货后 18 个月（以先到为准）；
免责范围：不含一次性电池、人为损坏、传感器中毒导致的故障。
