KONGSBERG DZ-120 齐纳安全栅单元
时间: 2026-03-19浏览次数：

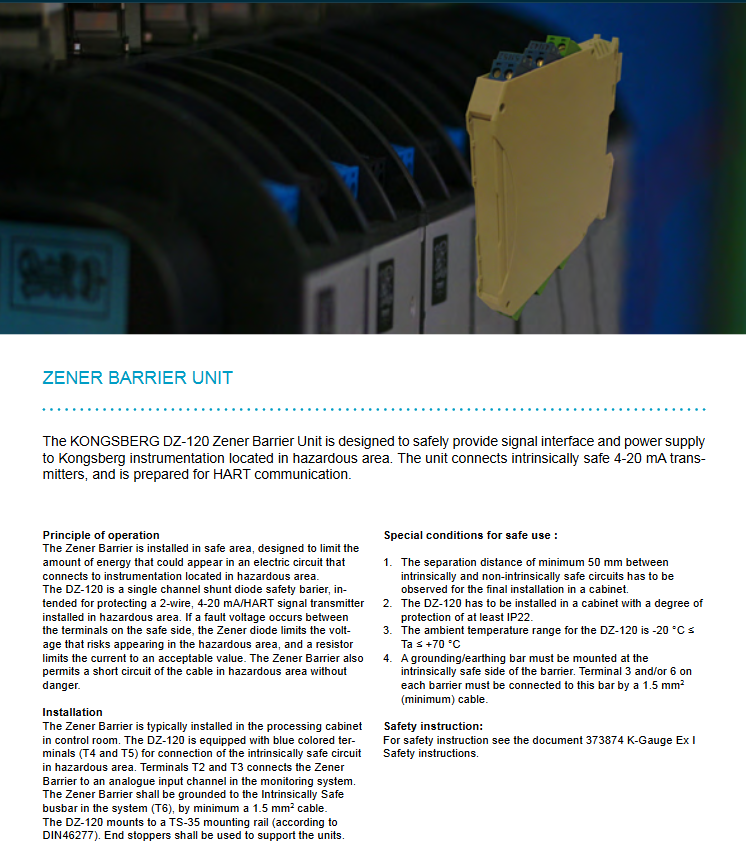

KONGSBERG DZ-120 齐纳安全栅单元
KONGSBERG DZ-120 齐纳安全栅单元
产品核心定位与功能
产品类型：单通道并联二极管齐纳安全栅单元，专为康士伯格品牌、安装于危险区域的仪表设计。
核心功能：为危险区域的仪表安全提供信号接口和电源供应，可连接4-20 mA 本安型变送器，且预先适配 HART 通信协议。
核心价值：作为安全区域与危险区域的电气隔离设备，防止危险区域因电路能量过高引发安全事故。
工作原理
安装前提：必须安装在安全区域（如控制室），用于保护危险区域内的 2 线制 4-20 mA/HART 信号变送器。
保护机制：
当安全侧端子出现故障电压时，齐纳二极管限制危险区域可能出现的电压，电阻将电流限制在安全可接受值；
允许危险区域内的连接电缆发生短路，且不会引发安全风险。
安装要求与规范
DZ-120 的安装需严格遵循本安防爆要求，核心安装规则和接线规范如下，缺一不可：
安装位置与方式：典型安装于控制室的处理柜，采用TS-35 导轨（符合 DIN46277 标准）卡扣式安装，需使用端塞对设备进行支撑。
接线端子定义：
T4、T5（蓝色端子）：连接危险区域的本安电路；
T2、T3：连接监控系统的模拟输入通道；
T6：接地端子，需连接系统的本安母线。
接地要求
设备需通过最小 1.5 mm²的线缆接地至系统本安母线；
安全栅的本安侧必须安装专用接地 / 接地板，每个安全栅的 3 号和 / 或 6 号端子需通过≥1.5 mm² 线缆连接至该接地板。
安全安装特殊条件
① 机柜内最终安装时，本安电路与非本安电路需保持最小 50 mm 的分离间距；
② 设备必须安装在防护等级至少为 IP22的机柜内；
③ 设备工作的环境温度范围为 **-20 °C ≤ Ta ≤ +70 °C**；
④ 湿度要求为最大 75%，且无凝露。
安全说明：详细安全操作要求参考文档373874 K-Gauge Ex I Safety instructions。
核心产品特性
实现4-20 mA 变送器从危险区域到安全区域的本安型电气连接，原生支持 HART 通信；
采用DIN 导轨卡扣式安装，安装便捷，无需额外固定件；
体积小巧、重量轻，重量仅 0.1kg，节省机柜安装空间；
经ATEX、IECEx防爆认证，及多家船级社型式认证，符合海事行业标准；
单通道设计，专用于 2 线制变送器，功能针对性强。
关键技术规格
DZ-120 的电气、物理、本安防爆等核心规格均有明确标准，核心参数如下表，未标注单位均为默认行业单位：
表格
规格类别 具体参数
供电电源 标称 24 VDC（± 0.5 V）
电阻参数 标称电阻 265 Ω；最大串联电阻 270 Ω；最大负载电阻 150 Ω
熔断器规格 50 mA
信号接口 4 - 20 mA / HART
温度范围 工作：-20 ˚C ~ +70 ˚C；存储：-25 ˚C ~ +70 ˚C
物理规格 尺寸：12.5×114.5×99.0 mm（宽 × 高 × 深）；重量：0.1 kg；端子规格：2.5 mm²；设备防护等级：IP20
环境参数 相对湿度：≤75%（无凝露）；符合 IACS E10、CISPR 22 环境标准
本安安全参数 最大安全电压 Um=250 VAC；输出 Uo=26.5 VDC、Io=112 mA、Po=0.74 W；最大外部电容 Co=95 nF；最大外部电感 Lo=2.8 mH；Lo/Ro=48 µH/Ω
认证标准
防爆认证
防爆等级：II (1) G [Ex ia Ga] IIC；
ATEX 指令：2014/34/EU，认证编号 Presafe 16 ATEX 7965；
IECEx 认证：编号 IECEx PRE 16.0020；
防爆标准：EN 60079-0:2012、EN 60079-11:2012、IEC 60079-0:2011、IEC 60079-11:2011。
船级社型式认证：ABS、BV、CCS、DNV-GL、KRS、LRS、NK、Rina（覆盖全球主流海事船级认证）。
