KONGSBERG DZ-110/U 变送器安全栅单元
时间: 2026-03-19浏览次数：

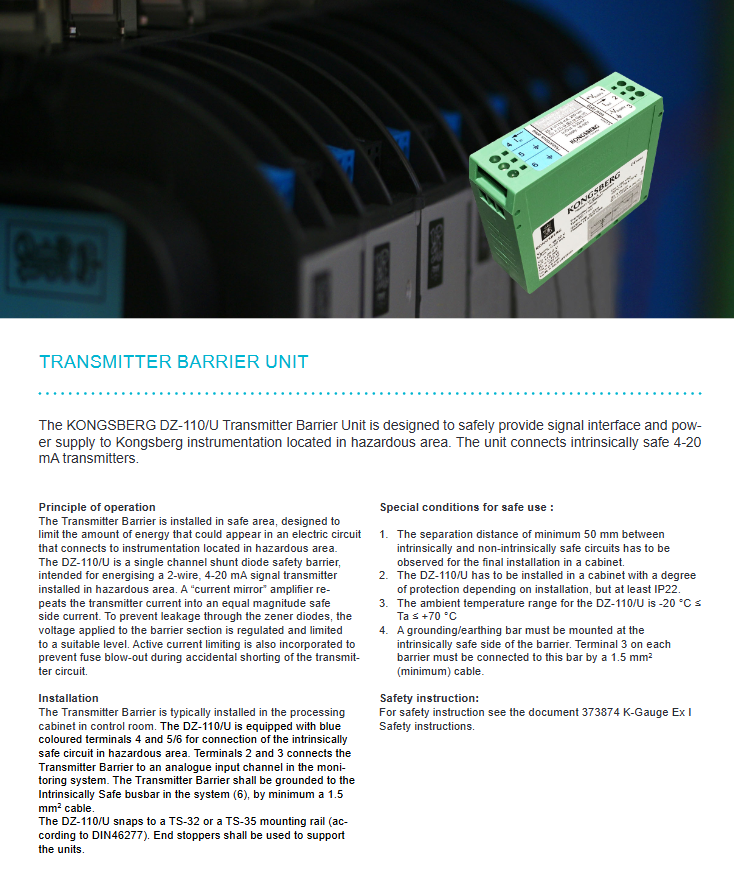

KONGSBERG DZ-110/U 变送器安全栅单元
KONGSBERG DZ-110/U 变送器安全栅单元
产品核心定位与核心功能
产品类型：单通道并联二极管变送器安全栅单元，为康士伯格品牌、安装于危险区域的仪表量身设计。
核心功能：为危险区域的二线制 4-20 mA 本安型变送器提供安全的信号接口和电源供应，作为安全区域与危险区域的电气隔离防爆设备。
设计亮点：内置专属的稳压和主动限流设计，解决传统安全栅的二极管泄漏、熔断器烧毁问题，同时搭配电流镜放大器保证信号传输精度。
工作原理
设备必须安装在安全区域（如控制室处理柜），核心通过 “能量限制 + 信号复刻” 实现危险区域的电气安全保护，具体原理：
信号传输：通过电流镜放大器将危险区域变送器的电流信号，复刻为同等幅值的安全侧电流信号，保证信号无偏差传输；
防泄漏：对安全栅模块的施加电压进行稳压和限值，防止齐纳二极管出现电流泄漏，保证电路稳定性；
防烧熔：集成主动限流功能，在变送器电路意外短路时，限制电路电流，防止熔断器烧毁；
核心作用：从根源上限制危险区域连接电路中可能出现的能量，满足本安防爆要求。
安装要求与规范
DZ-110/U 的安装需严格遵循本安防爆和海事设备安装规范，所有要求为强制执行，核心规则如下：
安装位置与方式
典型安装于控制室的处理柜内；
支持TS-32/TS-35 两种 DIN 导轨卡扣式安装（符合 DIN46277 标准），需使用端塞对设备进行支撑，安装便捷。
接线端子定义
蓝色端子 4、5、6：专属连接危险区域的本安电路，颜色区分便于接线识别；
端子 2、3：连接监控系统的模拟输入通道，实现信号传输；
端子 6：专用接地端子，需连接系统的本安母线。
接地规范（双重接地要求）
设备本体：通过最小 1.5 mm²的线缆将端子 6 接地至系统的本安母线；
专用接地排：安全栅的本安侧必须单独安装接地 / 接地板，每个安全栅的端子 3 需通过 **≥1.5 mm²** 的线缆连接至该接地板。
安全安装特殊条件
① 机柜内最终安装时，本安电路与非本安电路必须保持最小 50 mm 的分离间距，防止电路干扰引发安全风险；
② 设备需安装在防护等级至少为 IP22的机柜内，防护等级可根据实际安装场景提升；
③ 设备工作环境温度范围为 **-20 °C ≤ Ta ≤ +70 °C**，存储温度为 - 25℃~+70℃；
④ 工作环境相对湿度最大 75%，且无凝露，防止电路受潮损坏。
安全说明：详细的安全操作、维护要求参考康士伯格官方文档373874 K-Gauge Ex I Safety instructions。
四、核心产品特性
核心功能：实现4-20 mA 本安型变送器从危险区域到安全区域的合规本安电气连接，信号传输无偏差；
安装灵活：支持 TS-32/TS-35 两种 DIN 导轨卡扣式安装，适配不同机柜的导轨规格，安装无需额外固定件；
体积小巧：整体尺寸仅 25×79×73.5 mm，重量仅 0.1kg，大幅节省控制室机柜的安装空间；
性能优异：内置稳压、主动限流设计，精度高、温漂小，电路稳定性和防爆安全性远超基础款安全栅；
认证齐全：经ATEX、IECEx国际防爆认证，及BV、LRS海事船级社型式认证，符合海事行业标准。
关键技术规格
DZ-110/U 的电气、物理、本安防爆、精度漂移等核心规格均有明确标准，核心参数汇总表如下：
规格类别 具体参数
供电电源 标称 24 VDC，兼容宽电压 18 - 32 VDC
电流与电压 输入 / 输出电流：0~22 mA；20mA 时变送器 / 线路可用电压：Vsupply-8 VDC；20mA 时负载可用电压：Vsupply-5 VDC
电流消耗 正常变送器工作：45 mA；变送器短路时：62 mA
输出阻抗 对负载输出阻抗：> 2 M Ω
精度与温漂 20℃时精度：<0.05 % FRO；零点温度漂移：<0.005 % /℃；量程温度漂移：<0.005 % /℃
物理规格 尺寸：25×79×73.5 mm（宽 × 高 × 深）；重量：0.1 kg；端子适配线径：2.5 mm²；设备自身防护等级：IP20
环境参数 工作温度：-20 ˚C ~ +70 ˚C；存储温度：-25 ˚C ~ +70 ˚C；相对湿度：≤75%（无凝露）
本安安全参数 最大安全电压 Um=250 VAC；最大输出电压 Uo=25.2 VDC；最大输出电流 Io=116 mA；最大输出功率 Po=0.73 W；最大外部电容 Co=107 nF；最大外部电感 Lo=2.6 mH；Lo/Ro=48.8 µH/Ω
认证标准
防爆认证
防爆等级：II (1) G [Ex ia Ga] IIC（海事危险区域最高级本安防爆）；
ATEX 指令：2014/34/EU，认证编号 Presafe 14 ATEX 4368；
IECEx 认证：编号 IECEx PRE 14.0005；
防爆标准：IEC 60079-0、IEC 60079-11。
海事与环境认证
船级社型式认证：BV（法国船级社）、LRS（英国劳氏船级社）；
环境标准：IACS E10（海事设备环境标准）、CISPR 22（电磁兼容标准）。
