KONGSBERG MST 319/324/342 系列迷你 SSBL 应答器
时间: 2026-03-19浏览次数：

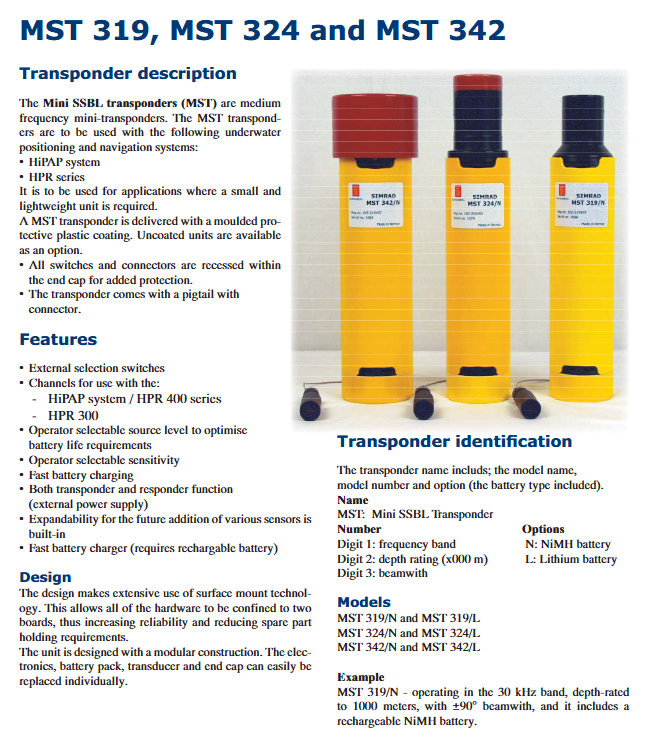

KONGSBERG MST 319/324/342 系列迷你 SSBL 应答器
KONGSBERG MST 319/324/342 系列迷你 SSBL 应答器
产品核心定位与适配场景
产品类型：中频（30kHz）迷你 SSBL 应答器，主打小巧、轻量化设计，专为需要小型轻量设备的水下定位导航场景打造。
适配系统：仅可搭配康士伯格旗下HiPAP 系统、**HPR 系列（HPR 300/HPR 400）** 水下定位导航系统使用。
核心优势：预留传感器扩展能力，支持未来加装各类传感器，具备灵活的功能拓展性。
核心设计与结构特点
外壳与防护
主体材质为硬质阳极氧化铝，表面涂层为聚氨酯，标配模塑防护塑料涂层，也可选择无涂层版本；
所有开关、连接器均凹入端盖内部，提升设备防护性；
整机标配带连接器的尾纤（Pigtail），无需额外选配。
工艺与构造
广泛采用表面贴装技术，所有硬件集成至两块电路板，大幅提升设备可靠性，同时降低备件储备需求；
采用模块化构造，电子元件、电池组、换能器、端盖均可单独轻松更换，便于维护和部件升级。
接口配置
应答器连接器：Subcom MCBH5M（5 针）；
尾纤连接器：Subcom MCIL5F（5 针），5 针分别对应外部触发 / 充电器 LED1、接地、充电器电源、外部电源 / 充电器 LED2、开 / 关功能。
核心功能与性能参数
核心功能特性
配备外部选择开关，可适配 HiPAP 系统 / HPR 400、HPR 300 不同通道；
操作员可手动选择声源级，按需优化电池使用寿命（内部链路可将声源级降低 6dB，延长电池续航）；
操作员可手动选择接收灵敏度，基础接收灵敏度为100 dB（rel.1 µPa），内部链路可将灵敏度降低 10dB；
支持快速电池充电（仅适配镍氢充电电池）；
外接 22-26 Vdc（40 W）电源时，可同时实现应答器和响应器双功能。
基础性能参数
三款应答器在尺寸、重量上有明确差异，具体如下表：
| 应答器型号 | 总长度 | 空气中 / 水中重量 | 外部直径 |
| MST 319 | 348 mm | 2.4kg / 1kg | 76 mm |
| MST 324 | 368 mm | 2.7kg / 1.2kg | 76 mm |
| MST 342 | 349 mm | 4.1kg / 2.0kg | 85 mm |
型号编码规则
应答器型号由前缀 + 数字 + 后缀组成，每一部分代表固定含义，可快速识别设备参数，示例：MST 319/N 代表 30kHz 频段、1000 米深度等级、±90° 波束宽度、配备镍氢充电电池的迷你 SSBL 应答器，具体规则：
前缀：MST = Mini SSBL Transponder（迷你 SSBL 应答器）；
数字 1：频段（3=30 kHz 中频）；
数字 2：深度等级（×1000 m，如 1=1000m、2=2000m、4=4000m）；
数字 3：波束宽度；
后缀：L = 锂原电池（Primary Lithium）、N = 镍氢充电电池（NiMH）。
全系列型号：MST 319/N、MST 319/L；MST 324/N、MST 324/L；MST 342/N、MST 342/L。
电池配置与性能
设备提供两种电池方案，锂原电池为一次性电池，镍氢电池为可充电电池，均有专属零件号，快充仅支持镍氢电池，两款电池的性能参数如下表：
电池参数 锂原电池（L）
Primary Lithium Thionyl Chloride 镍氢充电电池（N）
NiMH
零件号 499-219504 290-089414
静置时间 40 天（全型号一致） 20 天（全型号一致）
应答次数 MST 319/324：129600 次；MST 342：64800 次 MST 319/324：64800 次；MST 342：32400 次
充电规格：采用恒流充电方式，充电倍率为0.5C（快充），仅在 **10℃ - 40℃** 范围内允许快充；
外部电源：设备可外接 **22-26 Vdc（40 W）** 电源，实现双功能运行。
配套浮环（Floating collars）
三款设备可搭配专属浮环，浮环按型号分两类，均有固定深度等级和浮力参数，具体如下：
MST 319/MST 324 通用浮环：零件号119-099206，深度等级2000 m，浮力 4.5kg/4kg，带笼高度 / 直径为 549mm/275mm；
MST 342 专用浮环：零件号119-217083，深度等级4000 m，浮力 3.5kg，带笼高度 / 直径为 597mm/290mm。
