KONGSBERG SR 和 SV 型转向齿轮的维护指南
时间: 2026-03-19浏览次数：
KONGSBERG SR 和 SV 型转向齿轮的维护指南
KONGSBERG SR 和 SV 型转向齿轮的维护指南
康士伯格 SR 和 SV 型转向齿轮的维护指南，发布于 2020 年并经多次修订，核心明确了安全操作规范、分级维护周期（日常 / 5/10/15/20/25 年），区分变频泵和常规泵系统的结构与专属维护流程，规定了液压油的指定型号和检测标准，明确了泄漏、操舵时间等关键测试的操作方法，同时给出备件储备、数据提交及官方技术支持的具体要求，维护工作按技能等级分为 A/B/C/D 四级，分别对应船员自主操作、港口协助、康士伯格专业支持和专属车间检修。
维护基础定义与分级
维护类别缩写：明确 13 类维护操作的缩写，为维护记录和执行提供统一标准，核心类别如下表：
| 缩写 | 含义 | 核心应用 |
| CHK | 检查 | 日常泄漏、油温、报警状态检查 |
| TST | 测试 | 应急操舵、内泄漏、操舵时间测试 |
| FC | 更换滤芯 | 每 6 个月液压系统滤芯更换 |
| SAM | 取样 | 每 6 个月液压油油样采集检测 |
| OC | 换油 | 每 10 年强制换油，状态异常提前 |
| REP | 更换 | 10 年强制更换泵、变频器、橡胶管等 |
技能等级：分 4 级，A 级为船员船载自主完成的常规维护；B 级为港口开展，需船员 + 当地港口支持；C 级为港口开展，需康士伯格专业支持；D 级为康士伯格专属车间的检修 / 大修。
设施代码：分 4 类，A(船载)、B(港口)、C(干船坞)、D(康士伯格 / 港口车间)，与技能等级匹配执行维护。
维护周期与核心任务
维护分为船员日常定期维护和船坞 / 分级专业维护，前者按固定周期执行，后者按设备运行 5/10/15/20/25 年分级，结合设备状态和运行年限制定，核心周期与任务如下：
日常定期维护：覆盖 1 天至 1 年多个周期，核心高频任务为1 天检查执行机构泄漏、表面温度、异常振动 / 噪音；1 周检查变频器故障、补加液压油、启停备用泵；1 月清洁设备、测试应急 / 常规操舵、检查滤芯堵塞情况；6 个月检测内泄漏、采集油样、更换滤芯；1 年检查变频器报警日志、电机兆欧测试、电气部件目视检查。
船坞分级维护：需在干船坞 / 港口由康士伯格工程师执行，5 年基于设备状态（通过康士伯格移动应用提交自检 / 测试 / PMS 日志）制定维护建议；10 年为强制维护节点，需更换轴承 / 密封、液压油、泵、变频器、橡胶管等核心部件；15/20/25 年结合前期维护记录 + 设备当前状态制定维护建议，25 年需完成全维度状态检测与核心部件评估。
转向齿轮核心系统结构
手册区分 ** 变频泵（FCP）和常规泵（PU）** 两种系统，结构和运行特性差异显著，同时明确执行机构的核心设计：
执行机构：液压机械结构，通过球面转子带动舵杆旋转，合成轴承垫始终 100% 表面接触，由液压油持续润滑，拆卸下部密封 / 轴承垫需抬升转子，且需第三方专业机构固定舵单元，若操作空间＜1.5 米需改造甲板 / 降低舵杆。
变频泵系统：2019 年后新设备标配，双可逆变频泵单元 + 阀块 + 电气反馈单元，泵随舵令启停，单泵运行为常规速度，双泵运行速度翻倍，阀块集成过滤器，阀门数量少且结构简单。
常规泵系统：泵持续运行，通过操纵阀控制液压油，分 PU30/45/50 等型号，PU30 为齿轮泵，其余为叶片泵，泵浸没在油中，通过三根管道连接执行机构和储油箱。
系统油容量：不同型号 / 泵类型的油容量不同，变频泵系统 SR562 约 35L，SV850 约 230L；常规泵系统 SR562+PU30 约 60L，SV570+PU50 约 570L。
核心维护流程与测试
手册详细规定了液压油管理、核心性能测试、专项维护的操作步骤，变频泵和常规泵的测试流程完全独立，核心操作如下：
液压油管理
油液要求：需符合DIN 51524 标准，ISO32 粘度等级，倾点＜-30℃，含抗磨、抗水 / 抗泡添加剂，禁止混合其他油类；康士伯格指定 AGIP ARNICA 32、SHELL TELLUS S2 VX 32 等多款油液，可选用 CASTROL Biobar 32 生物降解型油。
换油标准：油样检测显示中和值过高、极压添加剂剩余量低、不溶性颗粒过多，或清洁度低于ISO 4406 17/14（NAS 1638 8 级），或液压系统部件损坏后，需立即换油。
油样采集：设备运行后执行，从执行机构 / 阀块 / 过滤器的取样点采集，先冲洗软管，再装入清洁样品瓶，标注油型 / 日期 / 使用时长，目视检测颜色 / 杂质，立即送样分析。
核心性能测试：均由轮机长在遮蔽水域执行，需分别测试 1/2 号泵，测试结果记录至反馈表并发送至康士伯格指定邮箱，核心测试为内泄漏测试和操舵时间测试，变频泵测试为 30° 舵角双向切换，常规泵为 30°-35° 舵角双向切换，同时记录泄漏油量、压力、油温。
专项维护流程

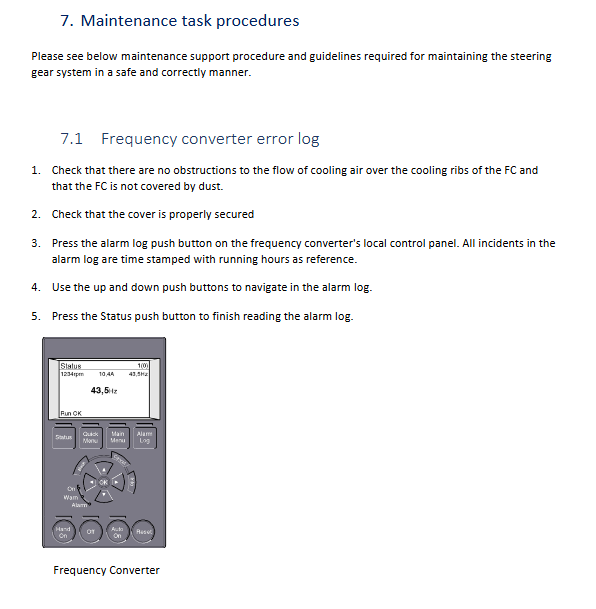

变频器故障日志：检查冷却风道无堵塞，按压报警日志按钮，通过上下键查看时间戳 + 运行小时数的故障记录，按压状态键退出。
应急操舵测试：将电机控制器调至本地控制，通过应急按钮操舵，测试后恢复远程控制，全程与驾驶台无线电沟通。
滤芯更换：停机并关闭膨胀罐油阀，排空滤芯腔油液，更换滤芯后复装，打开油阀并对分配阀放气，恢复远程控制。
冷却器清洁（B10/M10-30 型）：轻度污染可水反冲，重度污染用 5% 磷酸 / 草酸溶液冲洗，M10 型可拆解手工清洁（板组宽度不超过 88.4mm），B10 型无法冲洗则更换，清洁后需 24 小时晾干垫片或直接更换。
