KONGSBERG GT300压力变送器的工业应用与技术优势
时间: 2026-03-18浏览次数：
KONGSBERG GT300压力变送器的工业应用与技术优势压力变送器作为工业控制系统的“感官神经”，广泛应用于水利水电、船舶制造、石油化工及智能建筑等领域 。
KONGSBERG GT300压力变送器的工业应用与技术优势
压力变送器作为工业控制系统的“感官神经”，广泛应用于水利水电、船舶制造、石油化工及智能建筑等领域 。在严苛的工业环境中，传感器不仅要面对介质的腐蚀、压力的冲击，还需在各种温度条件下保持长期稳定的输出。传统的扩散硅压力变送器虽灵敏度高，但通常依赖填充液（硅油）传递压力，这在一定程度引入了由热膨胀或泄漏带来的测量误差 。
Kongsberg Maritime作为全球知名的海事与高端工业技术供应商，其GT300系列压力变送器通过采用干式陶瓷电容/压阻技术，彻底摆脱了填充液的束缚，实现了更高的精度与环境适应性。本文将从技术规格、核心设计及应用场景三个维度，对该产品进行详尽解读。
第一章：产品概述与应用定位
1.1 通用型设计的精准定位
GT300压力变送器被定义为一种通用型变送器（General Purpose Transmitter），主要针对发动船室（Engine Rooms）、液压站以及类似的工业通用场景设计。它提供表压（Gauge）和密封表压（Sealed Gauge）两种形式，覆盖了从微压到高压的广泛需求 。
1.2 量程与输出
该系列支持高达100bar的压力范围，采用工业标准的二线制（2-wire）连接方式，输出信号为4至20mA模拟量。这种信号制式具有抗干扰能力强、适合远距离传输的特点，是工业现场的经典选择 。其供电标称值为24 VDC，允许在12至32 VDC宽电压范围内波动，极大地方便了与不同船舶或工厂供电系统的匹配。
第二章：核心技术创新：干式陶瓷传感器
GT300最显著的技术特征在于其压力敏感元件——由96%氧化铝（Al₂O₃）陶瓷制成的干式测量单元。
2.1 材质优势：96%氧化铝陶瓷
氧化铝陶瓷是一种公认的高弹性、抗腐蚀、抗磨损材料 。GT300采用的96%纯度陶瓷膜片，具有极高的化学惰性，能够耐受大多数化学介质的侵蚀。这意味着被测过程介质可以直接接触测量膜片，无需像传统传感器那样通过不锈钢隔离膜片和中间填充液（如硅油）来传递压力。
2.2 湿式与干式的技术分野
在传统“湿式”传感器中，填充液既是压力传递介质，也是潜在误差源。当环境温度变化时，填充液的热胀冷缩会导致体积变化，从而引入温度漂移误差。此外，如果隔离膜片受损，填充液泄漏将导致传感器彻底失效 。GT300的“干式”设计从根本上消除了这些问题，这解释其为何能在温度稳定性指标上超越传统模拟传感器。
2.3 信号转换与数字补偿
GT300的内部核心是一个由陶瓷膜片和绝缘基底构成的刚性结构。膜片上集成了以惠斯通电桥（Wheatstone-bridge）形式连接的应变片（Strain Gauge）。当压力作用时，膜片微小的形变引起应变片电阻值变化，这一变化被转换成电信号。
GT300的革命性突破在于其数字化补偿流程：
个体化标定：每个传感器在制造过程中，都会经历压力与温度的双重扫描。
查表式补偿：采集到的数据被数字化并存储在传感器内置的存储器中，形成一张独特的“校正表”（Tabular）。
实时校正：在工作过程中，微处理器结合实时温度和压力信号，根据这张表进行线性化（Linearization）和温度补偿计算。
这种基于每个元件独有特性的数字补偿技术，使得GT300在0至60°C的补偿温度范围内，实现了远超前代模拟式传感器的精度和稳定性，最终保证0.5%的满量程输出精度（FRO）。
第三章：机械结构与材质工艺
3.1 外壳与防护
GT300的主体结构由AISI 316L不锈钢制成。316L是一种低碳、含钼的奥氏体不锈钢，具有优异的抗晶间腐蚀能力，尤其耐氯离子侵蚀，非常适合船舶及近海环境。其防护等级达到IP56，意味着能够防尘（防尘等级5级，无有害沉积）和防强力喷水，足以应对机舱内的冲洗与潮湿环境。
3.2 压力与电气接口
压力接口：位于变送器下端的压力连接符合ISO228标准，主要提供G1/2A和G1/4A两种规格的圆柱螺纹，这些螺纹通常使用密封垫圈（如随货提供的Viton密封）进行密封 。
电气接口：上端采用符合DIN 175301-803标准的连接器。这种连接器在工业领域俗称“赫斯曼接头”或“方形插头”，接线方便且可靠。用户可根据电缆外径选择合适的电缆接头（Cable Gland），如M16或M20规格 。
第四章：电气特性与安装规范
4.1 电源与负载能力

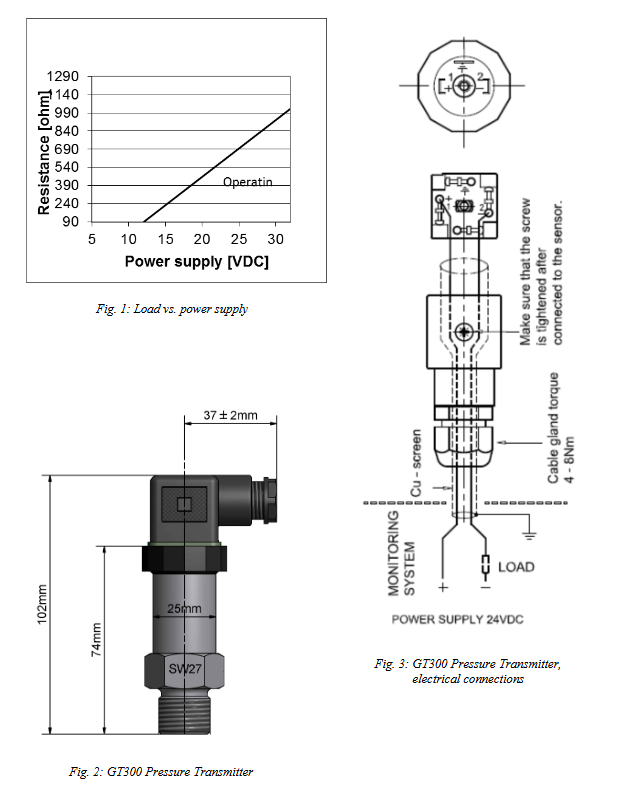

GT300的电气设计遵循二线制回路供电原则。其负载电阻（Load Resistance）能力取决于供电电压的大小。如图1（手册中原文Fig.1所示），允许的负载电阻与电源电压成正比。例如，在24V供电时，可驱动高达约600Ω的负载（具体需扣除变送器自身最小工作电压），这使得它能够轻松配合PLC模拟量输入模块或数显仪表工作 。
4.2 接线细节
接线时必须注意极性和屏蔽层的处理：
端子定义：端子1接电源正极（+），端子2接信号输出负极（-）。
电缆要求：必须使用带有屏蔽层的铜网屏壁电缆（CU-screened cable），电缆截面积建议不小于2 x 0.5 mm²。
接地原则：为了防止电磁干扰（EMI）影响测量信号，屏蔽层必须在监控系统侧（即PLC或控制柜一侧）单端接地。
4.3 故障安全逻辑
GT300具有故障自诊断功能。当传感器内部发生故障（如元件损坏、断线）时，输出电流会降至3.6mA以下或升至22mA以上。这种“输出电流跳变”机制（Transmitter fault current）有助于控制系统识别传感器异常，避免因错误读数导致误动作。
第五章：安装实践与注意事项
虽然GT300被设计为坚固耐用，但正确的安装是发挥其性能的前提。
5.1 安装方向
制造商建议垂直安装（Vertically mounted）。这不仅有利于机械稳定，还能减少因膜片自重或介质中微小颗粒沉积带来的零点偏移。
5.2 安装方式
直接安装：可通过螺栓直接焊接在测量点的基座上。
远程安装：通过引压管将压力引入变送器。对于蒸汽或高温介质，引压管还能起到散热和缓冲的作用，防止高温直接冲击传感器电子单元 。
5.3 环境要求
尽管具备IP56防护，但长期使用时应避免传感器电子部分暴露在剧烈的热辐射或强电磁干扰源附近。若测量介质温度剧烈变化，可在工艺允许范围内增加阻尼或缓冲装置 。
第六章：选型指南与订货代码解读
理解GT300的订货代码对于正确采购至关重要。根据手册第四页的“Ordering key”，我们可以解构如下：
型号示例：GT300 C 0 0 C G 1 0 G 0 E05 XXX
GT300：基本系列号。
PRESSURE CONNECTION（压力连接）：
V = G1/2A，AISI 316L材质，Viton密封。
B = G1/4A，AISI 316L材质，Viton密封。
OUTPUT SIGNAL（输出信号）：
0 = 4-20mA，二线制。
APPLICATION（应用）：
0 = 通用/发动机舱。
ACCURACY（精度）：
C = 0.5%精度，温度补偿范围0-60°C。
ZERO POINT（零点）：
G = 4mA对应大气压力（表压零点）。
K = 4mA对应-1 bar gauge（用于真空或负压测量）。
RANGE AND OVERLOAD PRESSURE（量程与过载）：
这是一个组合代码，例如 10 对应量程0-10bar，过载20bar；60 对应量程0-60bar，过载100bar等 。
CABLE GLAND（电缆接头）：
1 = M16（适用电缆直径3.5-8mm）
2 = M16*（适用电缆直径6-10mm）
3 = M20（适用电缆直径7-13mm）
CABLE（电缆选项）：
E05 = 带5米电缆（EFTE耐油材质）
E10 = 带10米电缆
XXX = 特殊定制
第七章：性能对比与行业发展趋势
7.1 陶瓷传感器 vs. 扩散硅传感器
在工业压力测量领域，扩散硅传感器与陶瓷传感器是两大主流技术。扩散硅传感器灵敏度极高，适用于微压测量，但其PN结在高温环境下易受影响，且必须依赖填充液隔离介质 。而陶瓷传感器（如GT300所用）虽然灵敏度略低于硅，但其无滞后（No hysteresis）、抗过载和耐腐蚀的特性使其在恶劣工况下拥有更长的使用寿命和稳定性 。GT300的0.5%精度在通用工业领域属于优秀水平，而通过数字补偿，其长期漂移（Long term drift）被控制在极低水平。
7.2 抗过载能力
过载是导致传感器损坏的主要原因。陶瓷材料的弹性极限极高，当压力瞬间超过量程甚至达到数倍过载时，陶瓷膜片会紧贴在基底上（贴底），而不是像金属膜片那样发生塑性变形。一旦压力恢复正常，传感器立即恢复工作，性能不变 。GT300针对不同量程提供了明确的过载压力指标，例如0.6bar量程可耐受2bar过载，10bar量程可耐受20bar过载。
第八章：维护与故障排除
在实际应用中，GT300可能出现输出异常的情况，通常可归结为以下原因：
引压系统堵塞：过程连接处的沉积物或结晶堵塞压力通道。
接线与接地：屏蔽层未正确接地或电缆与动力电缆并行敷设，引入干扰 。
密封失效：Viton密封圈老化或安装不当导致介质泄漏。
超出补偿温度：虽然存储温度范围宽，但如果电子部件长期工作在85°C以上，会加速元件老化。
建议用户定期进行零点校准（在无压状态下调整），并检查电缆接头是否松动或进水。
