KONGSBERG 的RMP420 远程多功能 I/O 模块
时间: 2026-03-18浏览次数：

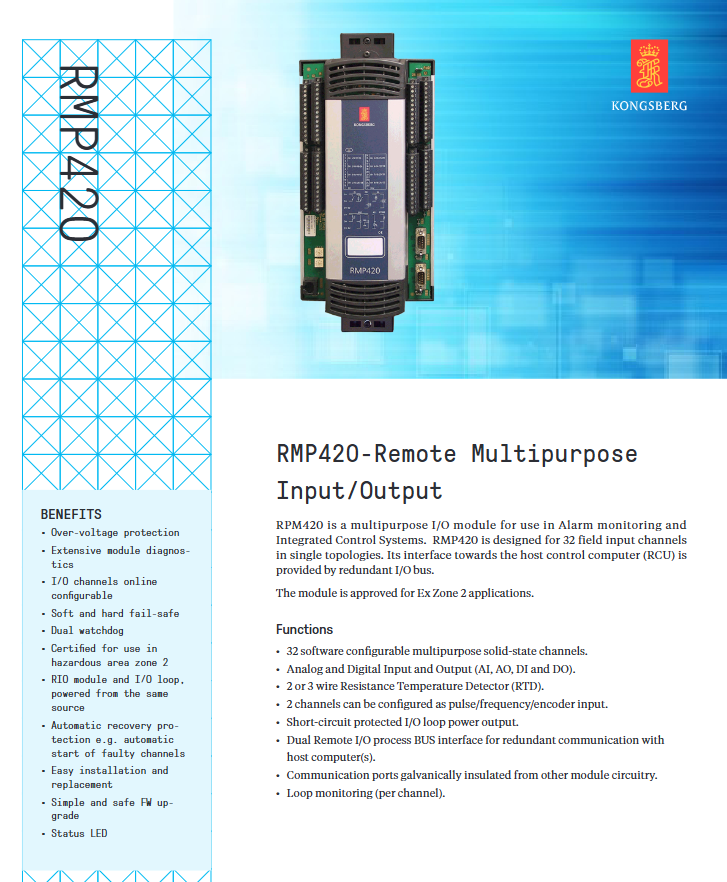

KONGSBERG 的RMP420 远程多功能 I/O 模块
KONGSBERG 的RMP420 远程多功能 I/O 模块
核心优势与特性
安全防护特性
过压保护（Over-voltage protection）
短路保护（Short-circuit protected I/O loop power output）
软 / 硬故障安全（Soft and hard fail-safe）
双重看门狗（Dual watchdog）
本安认证：适用于危险区域 Zone 2（Certified for use in hazardous area zone 2）
灵活配置与功能特性
32 个软件可独立配置的多功能固态通道，支持 AI（模拟输入）、AO（模拟输出）、DI（数字输入）、DO（数字输出）
支持 2 线或 3 线制热电阻（RTD）信号
2 个通道可配置为脉冲 / 频率 / 编码器输入
通道在线配置（I/O channels online configurable）
通信与可靠性特性
冗余 I/O 总线接口（Dual Remote I/O process BUS），实现与主机的冗余通信
通信端口与模块其他电路 galvanic 隔离（galvanically insulated）
每通道循环监控（Loop monitoring per channel）
自动恢复保护：故障通道自动启动（automatic start of faulty channels）
运维便捷特性
安装与更换便捷（Easy installation and replacement）
固件升级简单安全（Simple and safe FW upgrade）
状态 LED 指示灯（Status LED）
丰富的模块诊断功能（Extensive module diagnostics）
RIO 模块与 I/O 回路共用同一电源
技术规格参数
类别 具体参数
电气参数 输入电源电压：24 VDC（18-31.2 V）；典型功耗：10 W；回路功耗：取决于配置；电源连接器：螺丝端子（电缆截面 2.5 mm²，最大扭矩 0.4-0.5 Nm）
通信接口（RBUS） 连接器：2 个 9 针公头 D-Sub；类型：RS485；特性：galvanic 隔离
环境参数 工作温度：-15˚C ~ +70˚C；存储温度：-25˚C ~ +70˚C；工作 / 存储湿度：最高 98% RH；防护等级：IP 20（IEC 60529）
机械参数 尺寸（HxWxD）：355x158x87 mm；重量：1.35 kg；安装方式：35 7.5/15 DIN 导轨垂直安装
寿命预测 GB 25˚C（60% 置信度，基于芯片供应商数据）：38.5 年；NS 35˚C（基于罗马实验室工具包的环境降额）：10.4 年
合规与认证 符合标准：IACS E10、IEC 60945、IEC 60355、IEC/EN60079-0/-7；本安认证：Presafe 18ATEX12094X（II 3G Ex ec IIC T4 Gc）
I/O 通道关键参数详情
信号类型 关键参数
数字输入（DI） 回路电压：输入电源电压；最大输入回路电流：4 mA@24 VDC；“关” 态电流：<0.5 mA；“开” 态电流：>3 mA；最大输入电压：输入电源电压；最大输入信号频率：10 ms 脉冲；兼容性：Namur 兼容、PNP/NPN 兼容
数字输出（DO） 回路电压：输入电源电压；驱动器件：短路保护高侧驱动器；跳闸电流：约 1.4 A@20˚C（命令复位）；“关” 态泄漏电流：最大 0.1 mA@24 VDC；回路监控电流：最大 2 mA@24 VDC
模拟输入（AI） 电压输入范围：0-4 V、0-10 V（对地输入电阻 3 MΩ）；电流输入范围：0-20 mA（自动保护阈值 26 mA，对地输入电阻 150 Ω±1%）；测量精度：满量程的 ±0.15%
热电阻（RTD） 温度范围：-200 ~ 600˚C；分辨率：±0.5˚C；精度：满量程的 ±0.4%；温度漂移：±50 ppm/˚C；最大导线电阻：25 ohm / 线；响应时间：1000 ms
模拟输出（AO） 电压输出范围：0-10 V±0.5%（内阻 1 kohm）；电流输出范围：0-20 mA；最小本地电阻：500 ohm；测量精度：满量程的 ±0.35%
脉冲 / 频率输入 最大输入范围：脉冲计数频率 10 kHz、编码器计数 2.5 kHz rev.（4 counts/revolution）；占空比：10 kHz 范围下最小脉冲宽度 11µs；脉冲电平传输：Namur 标准（1on>2.1 mA、1off<1.2 mA、Rin<2.2 kohm、1max=3 mA）；电流标准（1ohm>9 mA、1off<7 mA、Rin<1 kohm、1max=13 mA）；振荡器精度：全温度范围（-15~+70˚C）100 ppm，2˚C 下典型 25 ppm
故障安全 硬件故障安全：最小 65 ms；内部测试错误：即时触发；软件故障安全（递减计数器）：100 ms - 65 sec（默认 6 sec）
