KUKA KR C2 edition2005 机器人控制器操作说明书
KUKA KR C2 edition2005 机器人控制器操作说明书
KUKA KR C2 edition2005 机器人控制器操作说明书，涵盖产品描述、技术数据、安全规范、规划、运输、启动与调试、操作、维护、维修、故障排除及 KUKA 服务等核心内容，明确了控制器的目标用户为具备电气电子系统、机器人控制器及 Windows 系统高级知识的人员，核心功能是操控 KUKA 工业机器人、线性单元和定位器，强调需严格遵循安全规范与操作流程，避免人员伤害和设备损坏，同时提供了详细的部件信息、操作步骤及故障处理方案。
产品核心信息
组成结构
工业机器人：由manipulator（机械臂及电气装置）、机器人控制器、示教器（KCP）、连接电缆、软件、选配件组成
机器人控制器：包含控制 PC、电源单元、KCP、ESC 安全逻辑、KCP 耦合器（可选）、服务接口（可选）、连接面板
关键部件说明

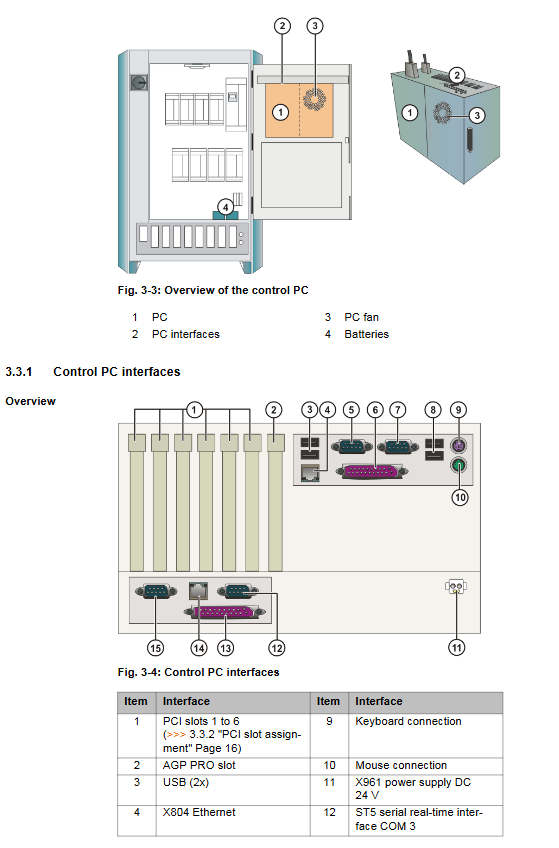

控制 PC：核心功能为程序创建、路径规划、驱动控制等，含主板、硬盘、MFC3、KVGA 等部件，支持多接口（USB、以太网、串口等）
电源单元：含 KPS600 电源、KPS-27 低压电源、KSD 伺服驱动器、保险丝、风扇等，提供 24V 等电压输出
ESC 安全逻辑：双回路计算机安全系统，监控急停、使能装置等，含 CI3 系列板卡（Standard/Extended/Bus/Tech）
KCP（示教器）：含模式选择开关、急停按钮、使能开关等，防护等级 IP54（顶部）/IP23（底部），重量 1.4kg
技术数据
类别 关键参数
基础参数 最大轴数：8 轴；防护等级：IP54；平均声级：67 dB (A)
供电要求 额定电压：AC 3x400V-3x415V（公差 ±10%）；频率：49-61Hz；额定功率：标准 7.3kVA，重载 13.5kVA
环境条件 运行温度：+5~+45℃（无冷却单元）/+5~+55℃（有冷却单元）；存储温度：-25~+70℃（无电池）；湿度：3k3 级（无冷凝）
尺寸与间隙 安装间隙：需遵守最小间隙要求（具体见文档图）；柜门开启角度：独立柜体约 180°，并排柜体约 155°
电缆长度 电机电缆：标准 7m，可选 15/25/35/50m；KCP 电缆：标准 10m，可扩展至 60m
安全规范
核心原则
仅允许符合预期用途（操控 KUKA 工业机器人等），禁止人员 / 动物运输、攀爬、超参数运行等误用
需遵守 EC 机械指令（2006/42/EC）、EMC 指令（2004/108/EC）等标准
人员要求
操作人员需具备电气电子系统、机器人控制器、Windows 系统高级知识，建议参加 KUKA College 培训
系统集成商负责安装、风险评估、合规声明；维修需由专业培训人员执行
关键安全功能
操作模式：T1（手动低速≤250mm/s）、T2（手动高速）、AUT（自动）、AUT EXT（外部自动）
安全装置：本地 / 外部急停按钮、双回路使能开关、安全门联锁、软件限位开关、机械终端挡块
停止类别：STOP 0（立即停机）、STOP 1（路径保持停机）、STOP 2（正常减速停机）
场景安全措施
运输：控制器需直立运输，避免振动冲击；manipulator 需按规定运输位置摆放
启动：需检查接线、安全装置、温度适应，新程序需先在 T1 模式测试
维护 / 维修：需断电上锁、张贴警示标签，断电后需等待 5 分钟放电（部分部件残留 50-600V 电压）
操作与维护
启动与调试
核心步骤：安装控制器→连接电缆→连接 KCP→等电位连接→接电源→配置 X11 接口→开机→检查风扇转向→安全设备测试→软件配置
关键要求：需确保无冷凝、接线正确，避免电缆互换导致错误
日常操作
KCP 耦合器：支持运行中连接 / 断开，需按请求按钮操作，断开后需移除 KCP 避免误用
启动方式：支持从 KUKA USB 棒启动，需按 F10 选择启动项
维护周期与任务| 维护周期 | 任务内容 |
| 最长 2 年 | 清洁内外风扇、换热器、散热片；检查部件紧固性 |
| 2 年 | 更换电池 |
| 5 年 | 更换主板电池；3 班制运行需更换 PC 风扇 |
| 5 年 | 更换内外风扇 |
| 滤芯变色时 | 更换泄压塞滤芯 |
维修与故障排除
常见维修任务

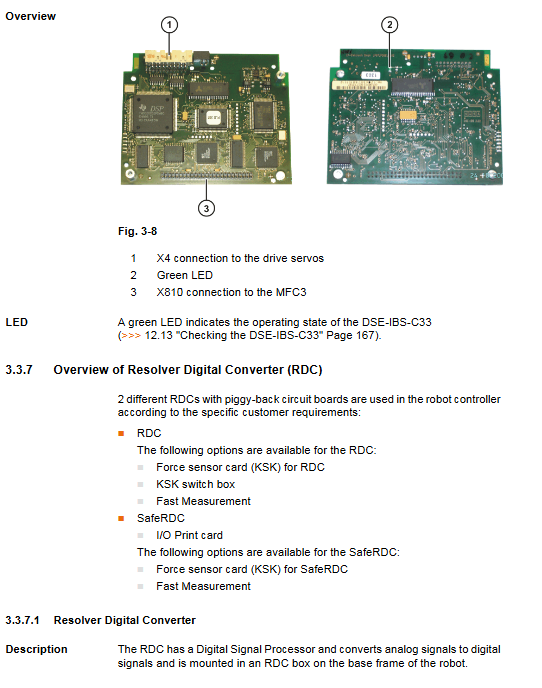

部件更换：支持控制 PC、风扇、主板、内存、硬盘、CI3 板、RDC/SafeRDC 板、电池等更换，需遵守 ESD 规范
软件安装：可重新安装 KUKA System Software（KSS）
故障诊断
工具：DSE-RDW 诊断工具（监控 DSE-RDC 通信、驱动总线）、ESC 诊断工具（监控安全回路）
常见错误：控制 PC 启动故障、MFC3 初始化失败、总线通信错误、KCP 无显示等，提供错误原因与解决措施
错误代码：含 KPS600、KSD 等部件的错误代码含义与处理方案（如 Pr1-Trip 为参数集 1 校验和错误）
