Eaton A200/A210/A250 5 号规格电机控制器操作说明书
时间: 2026-03-17浏览次数：
Eaton A200/A210/A250 5 号规格电机控制器操作说明书
Eaton A200/A210/A250 5 号规格电机控制器操作说明书
产品定位
Eaton A200/A210/A250 5 号规格 电机控制器的操作说明书（文档编号 IL17054，2011 年 5 月生效，替代 1998 年 6 月旧版），核心定位为 工业级全压启动电机控制器，支持不可逆或可逆控制，提供电机过载保护（依赖过载继电器与加热器），但不具备短路保护功能，需搭配外部短路保护装置（如熔断器、断路器）使用。产品适用于工业场景中三相电机的驱动控制，仅允许经充分培训的专业人员进行安装、操作与维护，需遵守当地及国家电气规范与安全标准。
核心技术参数
类别 具体参数
极数配置 2 极（电流额定与 3 极一致，不支持三相电机）、3 极（支持三相电机）
电压与功率（60Hz） 200V：75HP；230V：100HP；460/575V：200HP
电流规格 开路启动器：300A；封闭启动器：270A
短路耐受电流 依 SCPD 类型：65,000A（Class J/K/R/T 熔断器）、100,000A（HMCP 型号）、200,000A（LA+TRI-PAC 型号）
线缆要求 铜导体，线规 2/0 AWG-500 MCM，按 75℃载流量适配
工作环境 工业环境，适配常规温湿度（无明确数值，需符合电气设备通用标准）
核心组件与功能详解
过载保护系统
组件类型 关键特性 规格参数
A 型过载继电器 分温度补偿（灰色复位杆，标注 “ambient compensated”）、非补偿（红色复位杆，无标注）；支持手动 / 自动复位；带 ±15% 整定调整；常闭控制触点 控制电路触点额定：AC 120-600V，接通 30A/3600VA，分断 3A/360VA
B 型过载继电器 分温度补偿（灰色复位杆）、非补偿（红色复位杆）；触发时黄色指示器弹出，复位后隐藏；常闭控制触点，可选常开触点 控制电路触点额定：AC 120-600V，接通 20A/2400VA，分断 2A/240VA
加热器 需单独订购，按电机额定电流 + 服务系数选择；40℃环境下跳闸电流为电机最小额定电流的 125%；600% 跳闸电流下 20 秒内跳闸 适配电流范围 100-300A，对应型号 FH23-FH34
核心配件与功能
操作线圈：AC 电压适配（120V/240V/460-480V 等），部分型号支持 AC/DC 转换（需配套控制继电器）；吸合功率最高 1700VA，保持功率 20-32VA；更换时需核对型号、电压与频率。
弧罩：内置 De-ion® 灭弧栅，提供触点机械限位与灭弧功能；必须紧固安装，否则禁止运行；定期检查栅格是否因故障损坏。
J 型辅助触点：最多可安装 2 个单元，提供最多 4 路辅助电路；支持 2 常闭、1 常开 1 常闭（延时断开）等配置；安装时需调整操作臂，确保控制器全闭合时推杆可额外按压 1/16 英寸。

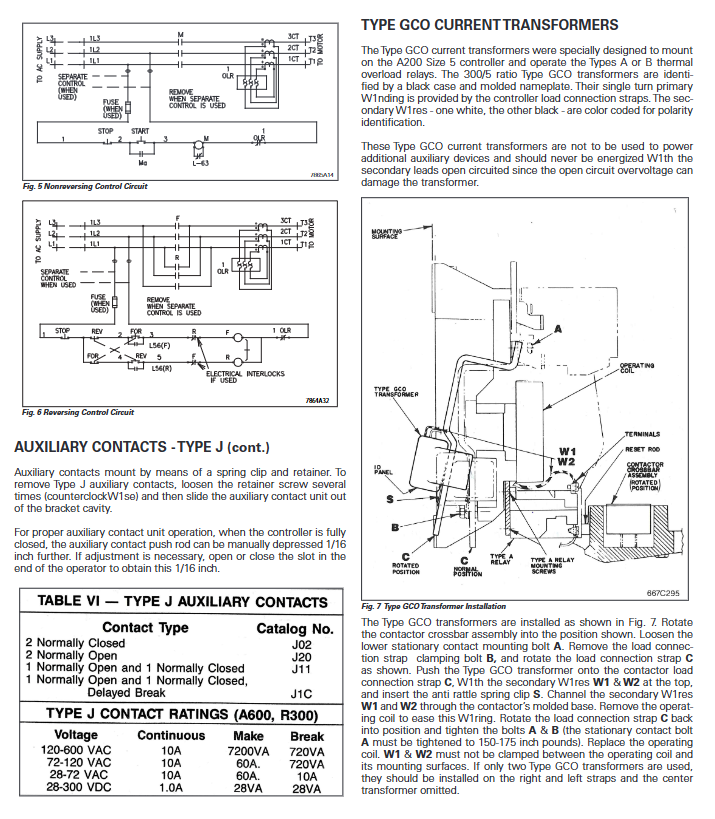

GCO 电流互感器：300/5 变比，黑色外壳带铭牌；初级绕组由负载连接条实现，次级绕组（黑白线）连接至过载继电器；禁止次级绕组开路（避免过电压损坏）；最多安装 3 个，最少 2 个（左右两侧）。
机械联锁：适配多控制器组合安装，防止同时闭合；垂直安装用 M47/M49 型，水平安装用 M48/M50 型。
安装与接线规范
安装要求

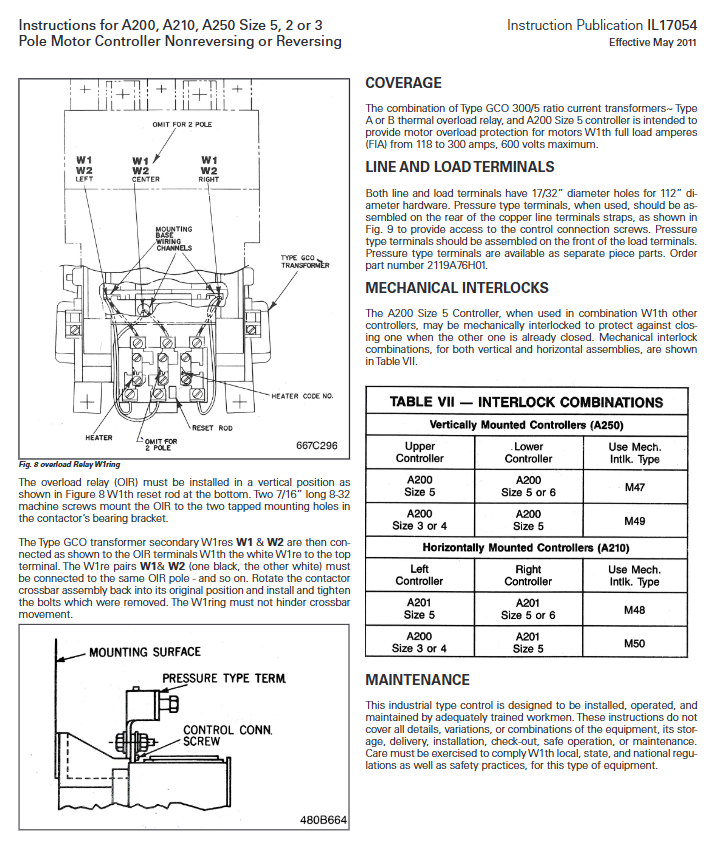

安装姿态：垂直安装，进线端子位于负载端子上方；过载继电器需垂直安装，复位杆朝下。
固定要求：用指定螺栓紧固，关键部位扭矩如下：
部件 扭矩范围（磅 - 英寸）
弧罩螺丝 15-18
固定触点螺栓 150-175
接线端子螺栓 55-65
动触点组件螺丝 125-150
环境要求：避免粉尘、潮湿等恶劣环境，确保机构运动无卡滞。
接线规范
主电路接线：进线 / 出线端子孔径 17/32 英寸，适配 1/2 英寸硬件；压力型端子进线侧装在铜端子条后侧，负载侧装在前侧。
控制电路接线：过载继电器常闭触点串联在控制回路，触发时切断线圈电源；辅助触点按控制逻辑接线（如自锁、互锁）。
互感器接线：GCO 次级绕组黑白线连接至过载继电器对应端子，同组线对需接同一过载继电器极；接线时避免线缆阻碍横杠运动。
维护与配件更换
日常维护要点
触点检查：新触点超程为 13/64-17/64 英寸，磨损至 1/16 英寸时需所有极同时更换；测量触点压力（初始 6-7 磅，最终 7.5-8.5 磅），压力不足需更换触点或弹簧。
机构检查：横杠与弹簧运动灵活，无卡滞；电气与机械联锁安装调整到位；弧罩无破损，灭弧栅完整。
过载继电器检查：定期测试复位功能，温度补偿型需确认环境适配性；加热器连接牢固，表面清洁无氧化。
关键配件更换流程
操作线圈更换：断电→拆除线圈引线→取下弧罩→放下横杠→拆除旧线圈固定螺丝→安装新线圈→复位横杠与弧罩→重新接线→手动测试横杠运动灵活性。
触点更换：断电→拆除弧罩→放下横杠→拆除动触点组件→更换动静触点→复位弹簧与组件→紧固固定螺栓（150-175 磅 - 英寸）→安装弧罩。
过载继电器更换：断电→拆除接线→用 7/16 英寸 8-32 螺丝拆除旧继电器→安装新继电器（复位杆朝下）→重新接线→测试触发与复位功能。
关键安全与禁忌
仅经培训人员操作，安装维护前必须断电并确认无电压；
禁止无弧罩运行，否则可能引发电弧危险；
GCO 电流互感器次级绕组绝对禁止开路，避免过电压损坏设备；
2 极控制器不可用于三相电机控制；
自动复位功能不可用于 2 线控制回路（避免电机意外启动）；
加热器烧毁时需更换完整过载继电器，不可单独更换加热器。
