Eaton MICRO PANEL XV-152 工业平板操作说明书
时间: 2026-03-17浏览次数：
Eaton MICRO PANEL XV-152 工业平板操作说明书
Eaton MICRO PANEL XV-152 工业平板操作说明书
设备核心描述
产品定位与核心功能
XV-152 是工业级 HMI/PLC 一体化设备，主要应用于机器与系统制造领域，核心功能包括工业设备的可视化显示、手动操作控制、数据采集与通信，支持独立作为 HMI 使用或集成 PLC 功能，无内置操作系统描述，需配合 Windows CE 系统及 XSoft-CoDeSys-2 编程工具使用。
核心版本与规格
设备分 D、E 两大版本，屏幕尺寸涵盖 5.7"/8.4"/10.4"，核心配置如下：
版本 核心差异 支持接口 适配屏幕尺寸
D 版 基础通信版本 RS232、RS485、CAN、Profibus（依子型号） 5.7"/8.4"/10.4"
E 版 新增 SmartWire-DT Master RS485、CAN/Profibus（依子型号）、SmartWire-DT 5.7"/8.4"/10.4"
屏幕与系统配置
类别 具体参数
屏幕特性 类型：电阻式触控屏；分辨率：VGA（640×480）；色彩：64k 色；亮度：350 cd/m²；对比度：300:1；背光寿命：40000 小时（软件可调亮度）
系统配置 处理器：32 位 RISC，400MHz；内存：64MB DRAM；存储：64MB NAND Flash、2MB NOR Flash、125KB NVRAM；外部存储：1 个 SD 卡插槽（支持 SDA 1.00 标准，不支持 SDHC）
实时时钟 电池型号：CR2032（3.0V，220mAh）；备份时间：10 年（不可更换，焊接式）
包装内容
基础配件为主机 + 固定支架（4/6/8 个，依尺寸）+ 密封条 + 供电接头，E 版额外配备 SmartWire-DT Master 供电接头；可选配件包括 5 支装触控笔（型号 ACCESSORIES-TP-PEN-5，零件号 171192），需单独订购。
安全规范
警示符号分级：文档采用三级警示，DANGER 为致命危险、WARNING 为严重危险、CAUTION 为轻微伤害 / 设备损坏，另有普通信息提示符号（）。
人员要求：仅合格且经培训的人员可进行设备安装 / 操作 / 维护，所有操作人员必须熟读并理解完整说明书，禁止使用单页内容操作。
通用安全禁忌
禁止将设备用于人员 / 设备保护的安全功能；
设备禁止开盖，内部有带电部件，易引发触电；
避免静电放电：接触设备前需触摸接地金属，禁止接触静电敏感元件；
避免设备凝露：温湿度突变后需静置至室温再开机，防止短路；
避免 UV 照射：防止塑料脆化，需远离阳光 / 紫外灯；
清洁禁忌：禁止使用尖锐工具 / 腐蚀性清洁剂，避免液体进入设备。
爆炸环境使用要求
仅可在ATEX 94/9/EC Zone 22 区域使用（II 3D Ex tc IIIC T70°C IP6x）；
Zone 22 使用时，可接触金属部件接地电阻＜10^9Ω，避免束流放电，防止设备受撞击，插拔接头前必须关机；
安装需使用 8 个固定支架，确保密封完整性。
安装规范
安装基础要求
安装位置：可安装在控制柜、操作面板或操作台，支持水平 / 垂直安装，垂直安装倾斜角度≤±45°（无强制通风时）；
环境要求：避开阳光直射，通风口周边间距≥3cm，热源周边间距≥15cm；
安装面要求：开孔处材质厚度2~5mm，平面度≤0.5mm，表面粗糙度 Rz≤120。
安装开孔尺寸（±1mm）
屏幕尺寸 开孔尺寸（长 × 宽，mm） 设备尺寸（长 × 宽 × 深，mm） 重量（约）
5.7 英寸 198×142 212×156×52.5 1.3kg
8.4 英寸 261×194 - -
10.4 英寸 329×238 345×260×54 3.0kg
核心接口参数与接线要求
接口名称 关键参数 使用要求

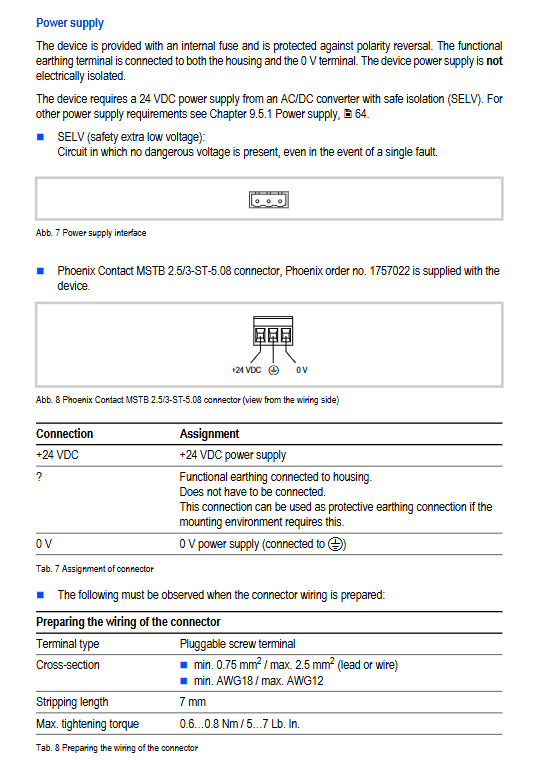

供电接口 24VDC SELV，电压范围 19.2-30.0VDC（带纹波 18.0-31.2VDC）；接头：Phoenix MSTB 2.5/3-ST-5.08；接线截面积 0.75-2.5mm²；扭矩 0.6-0.8Nm 内置反接保护与保险丝（仅原厂可更换）；功能地与外壳 / 0V 连接，无电气隔离
以太网 100Base-TX/10Base-T，RJ45 接口 用 STP 线，设备间用交叉线，接交换机用直连线，最大长度 100m
USB 接口 USB 2.0（Host/Device），无电气隔离 USB Host 最大功耗 2.5W，支持 1.5/12/480 MBit/s
SmartWire-DT（E 版） POW/AUX 供电 24VDC，SWD 接口支持 99 个从站 需外部过流保护（DIN 标准 3A，UL 标准 2A），总线速率 125/250 Kbit/s
CAN 接口 9 针 D-Sub 公头，无电气隔离，特性阻抗 120Ω 用屏蔽双绞线，最大长度 500m（0.75mm²），支持 32 个站
Profibus 接口 9 针 D-Sub 母头，无电气隔离，特性阻抗 150Ω 用 Profibus A 类屏蔽双绞线，最大长度 1200m，支持 32 个站
安装流程与固定要求
准备开孔：按对应尺寸加工安装孔，确保安装面符合要求；
密封安装：将密封条嵌入设备前板凹槽（接头需在底部，无间隙 / 扭曲）；
固定设备：从正面将设备嵌入安装孔，用支架从后侧固定，IP65/Zone 22 场景需用8 个支架，螺丝扭矩≤0.2Nm；
接线调试：按接口规范连接线缆（屏蔽层低阻抗接地），通电前检查接线正确性。
操作与维护
基础操作
启动：设备无电源开关，通电后自动开机（boot），首次开机需配置系统参数、安装应用程序；
关机：直接断开供电即可，关机前需确保无 SD 卡读写操作；
SD 卡操作：仅可在设备断电状态下插拔，避免读写时（软件操作期间）断电，防止数据丢失或 SD 卡损坏。
日常维护
触控屏维护：污染时用干净软湿布清洁，顽固污渍可在布上喷少量清洁剂（禁用腐蚀性试剂）；触控响应异常时需校准（参考《Windows CE 系统描述》）；
定期检查：建议按 NFPA 70B 标准定期检查接线紧固性、密封完整性、接口状态；
电池维护：内置 CR2032 电池不可更换，寿命约 10 年，电池失效后需返厂处理。
故障排查（核心故障）
故障现象 可能原因 解决方法
设备无法启动 供电接口无电源 检查供电线缆与接头连接
触控屏无响应 / 响应异常 未校准、安装螺丝过紧、触控屏污染 校准触控屏；松动螺丝（扭矩≤0.2Nm）；清洁触控屏
显示黑屏 背光灯关闭、背光灯故障 检查可视化软件中背光设置；返厂维修
提示 “Touch is dirty or defect” 触控屏污染或未校准 清洁触控屏并重新校准
维修与报废
维修限制：设备仅可由伊顿原厂或授权维修中心开盖维修，私自开盖将丧失质保；
报废处置：设备含锂电池（CR2032），需按国家相关法规处置或返回伊顿原厂 / 销售处，禁止私自处理。
核心技术参数汇总
类别 具体参数
供电功耗 5.7"：基础最大 7W，USB Host 最大 2.5W，总最大 9.5W；8.4"/10.4"：基础最大 12W，USB Host 最大 2.5W，总最大 14.5W；启动浪涌电流：1.5A/2s
防护等级 前侧：IP65/Enclosure Type 4X（仅室内）；后侧：IP20/Enclosure Type 1
环境参数 工作温度：0-50℃；存储 / 运输温度：-20-60℃；相对湿度：10-95%（无凝露）；抗振：IEC/EN 60068-2-6（5-9Hz 位移 3.5mm，9-60Hz 位移 0.15mm，60-150Hz 加速度 2g）；抗冲击：IEC/EN 60068-2-27（15g/11ms）
认证标准 EMC：2004/108/EC；安全：IEC/EN 60950、UL 508；爆炸防护：ATEX 94/9/EC Zone 22；产品标准：EN 50178、IEC/EN 61131-2
材料与包装
设备材质：外壳为镀锌钢板，前板为阳极氧化铝（Peraluman 101），背板为 PC-GF，触控背板为玻璃 + 聚酯薄膜，所有外壳材料无卤素；
包装材质：外部为纸板，内部为带 PE 箔的纸板 + 聚乙烯（PE）塑料袋。
