Eaton 5P 系列 UPS 产品
时间: 2026-03-17浏览次数：
Eaton 5P 系列 UPS 产品
Eaton 5P 系列 UPS 产品
产品基础与核心定位
Eaton 5P 系列 UPS 是面向商业与工业场景的在线互动式高频不间断电源，额定功率覆盖 650VA-1550VA（对应有功功率 420W-1100W），核心定位为服务器、网络设备、存储设备等敏感负载提供稳定电力保护。产品兼具高能效、长电池寿命与灵活扩展性，支持塔式与 1U 机架式两种安装形态，1U 机型最高可提供 1.1kW 功率密度，适配机房、小型数据中心等多样化安装环境，整机提供3 年质保。

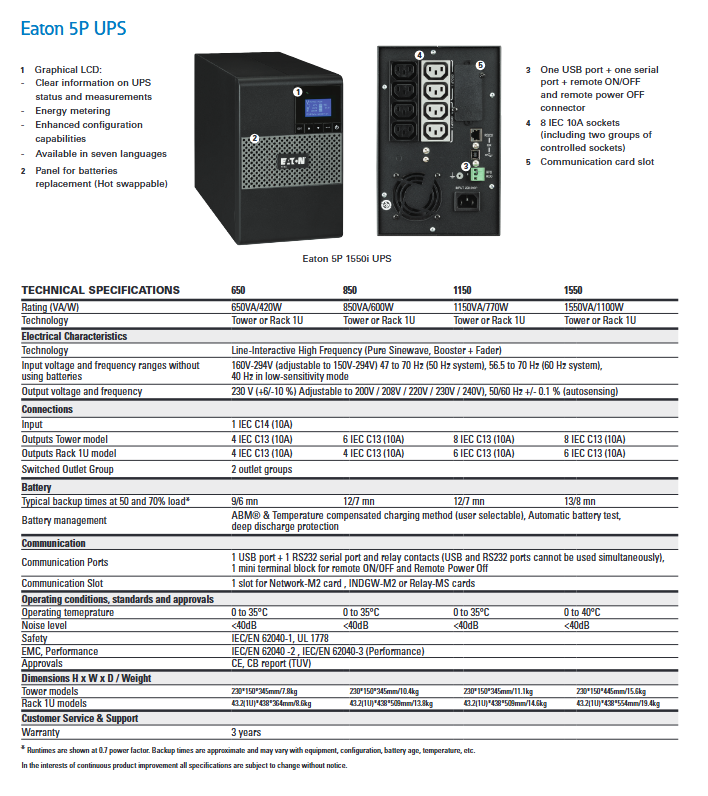

关键技术规格
类别 650VA 850VA 1150VA 1550VA
额定功率（VA/W） 650VA/420W 850VA/600W 1150VA/770W 1550VA/1100W
输入电压范围 160-294V（可调 150-294V） 同左 同左 同左
输入频率范围 50Hz 系统：47-70Hz；60Hz 系统：56.5-70Hz；低敏模式：40Hz 同左 同左 同左
输出电压 230V（±6%/-10%），可调 200/208/220/230/240V 同左 同左 同左
输出频率 50/60Hz（±0.1%，自动识别） 同左 同左 同左
典型备份时间（50%/70% 负载） 9/6 分钟 12/7 分钟 12/7 分钟 13/8 分钟
工作温度 0-35℃ 0-35℃ 0-35℃ 0-40℃
噪声水平 ＜40dB ＜40dB ＜40dB ＜40dB
认证标准 IEC/EN 62040-1/2/3、UL 1778、CE、CB 报告（TUV） 同左 同左 同左
核心功能特性
能效与输出性能
高能效设计：优化电气结构，最高能效达98%，降低冷却成本与电费支出；
纯正弦波输出：电池模式下提供高品质正弦波信号，完美适配有源 PFC 服务器等敏感设备，避免谐波干扰；
可调输入参数：输入电压窗口（150-294V）与输入波形灵敏度可通过 LCD 或软件调整，适配发电机等特殊供电环境，最大化电池使用寿命。
电池管理与可用性
ABM® 电池技术：采用三阶段充电技术的 Eaton ABM® 电池管理系统，延长电池寿命达50%，配合温度补偿充电（用户可选），进一步提升电池稳定性；
热插拔功能：电池支持热插拔，无需关闭负载即可更换；搭配可选热插拔维护旁路模块，可实现 UPS 整机热更换，保障供电连续性；
电池保护：具备自动电池测试与深度放电保护功能，避免电池过损耗，延长使用寿命。
控制与监控能力
图形化 LCD：支持7 种语言，单屏显示 UPS 状态、测量数据与能耗计量（kWh 值），配备便捷导航键，配置操作直观；
负载分段控制：输出插座分为 2 组受控插座，可实现非关键设备优先关机，延长关键设备备份时间；支持远程重启故障网络设备，或按计划执行关机与顺序启动；
软件支持：附赠 Eaton Intelligent Power® 软件套件，兼容主流操作系统及 VMware、Hyper-V 等虚拟化软件，实现集中管理。
通信与扩展
标配接口：1 个 USB 端口、1 个 RS232 串口、继电器触点，支持远程启停与远程断电；注意：USB 与 RS232 端口不可同时使用；
扩展插槽：预留 1 个通信插槽，可安装 Network-M2 卡、INDGW-M2 卡或 Relay-MS 卡，支持 SNMP/Web 监控或继电器触点扩展。
物理规格与连接配置
形态与尺寸重量
型号 形态 尺寸（H×W×D，mm） 重量（kg）
650VA 塔式 230×150×345 7.8
650VA 机架 1U 43.2×438×364 8.6
850VA 塔式 230×150×345 10.4
850VA 机架 1U 43.2×438×509 13.8
1150VA 塔式 230×150×345 11.1
1150VA 机架 1U 43.2×438×509 14.6
1550VA 塔式 230×150×445 15.6
1550VA 机架 1U 43.2×438×554 19.4
输入输出连接
输入接口：1 个 IEC C14（10A）插座，适配标准供电线缆；
输出接口：
塔式型号：650VA 为 4 个 IEC C13（10A）插座，850VA/1150VA/1550VA 为 8 个 IEC C13（10A）插座；
机架 1U 型号：650VA 为 4 个 IEC C13（10A）插座，850VA/1150VA 为 6 个 IEC C13（10A）插座，1550VA 为 6 个 IEC C13（10A）插座；
所有型号输出均分为 2 组受控插座，支持分段控制。
