EATON 延时欠压模块（IL5721B33H03）
时间: 2026-03-17浏览次数：
EATON 延时欠压模块（IL5721B33H03）
EATON 延时欠压模块（IL5721B33H03）
基础与产品定位
本文件是 Eaton 公司 延时欠压模块（说明书编号 IL5721B33H03）的使用指南，2019 年 1 月生效并替代 2010 年 12 月旧版，核心定位为 Magnum DS、Magnum、Power Defense ICCB、NRX、IZM26、IZM9、IZMX 等系列空气断路器与塑壳断路器的配套远程安装配件，功能是为断路器的欠压脱扣器（UVR）提供延时供电控制，避免电压短暂波动导致的误跳闸，同时支持紧急无延时跳闸功能，适用于工业配电系统的电压保护场景。
核心功能与工作原理
核心功能
电压转换：接收 AC 输入电压，通过内置二极管桥整流为 DC 输出，供给断路器的欠压脱扣器（UVR）；
延时保护：电压中断或低压时，储能电容释放能量，为 UVR 提供最长2 秒临时供电，避免瞬时电压异常触发跳闸；
延时可调：支持 4 档延时设置（0.1s/0.5s/1.0s/2.0s），通过跳线短接对应引脚选择，出厂默认0.1s（无跳线时也为 0.1s）；
状态指示：通电后绿色 “Power On” LED 灯点亮，直观显示模块工作状态；
可选功能：可串联常闭按钮，按下时实现无延时欠压跳闸（按钮需满足 3A/250VDC 触点 rating）。
工作流程
正常供电：AC 电源→模块整流→DC 输出至 UVR，UVR 保持断路器合闸状态；
低压 / 失压：模块检测到电压异常，储能电容启动，按设定延时为 UVR 供电；
延时结束：若电压未恢复，UVR 失电，断路器跳闸；若电压恢复，模块恢复正常供电；
紧急跳闸：按下可选常闭按钮，直接切断 UVR 供电，无延时跳闸。
关键规格参数
类别 具体参数
适配 UVR 电压 两版本：110-127VAC、208-240VAC
电源频率 50/60Hz
延时档位 4 档：0.1s（默认）、0.5s、1.0s、2.0s
接线要求 线规：14 号线（1.63mm²）或 16 号线（1.22mm²）；材质：纯铜；额定温度：75℃
连接器规格 1. 模块→电源：5 针 Phoenix 插头（零件号 1835122）；2. 模块→UVR：3 针 Phoenix 插头（零件号 1835106）
安装方式 DIN 导轨安装（上钩下扣式）
认证标准 1. UL/CSA 认可组件（文件号 E52096SP）；2. 符合 IEC 61000-4-5 浪涌抗扰度要求；3. CE 认证
适配断路器触点 Magnum/IZM/Mini Vac 系列：二次触点 A-7、A-8
安装与接线规范

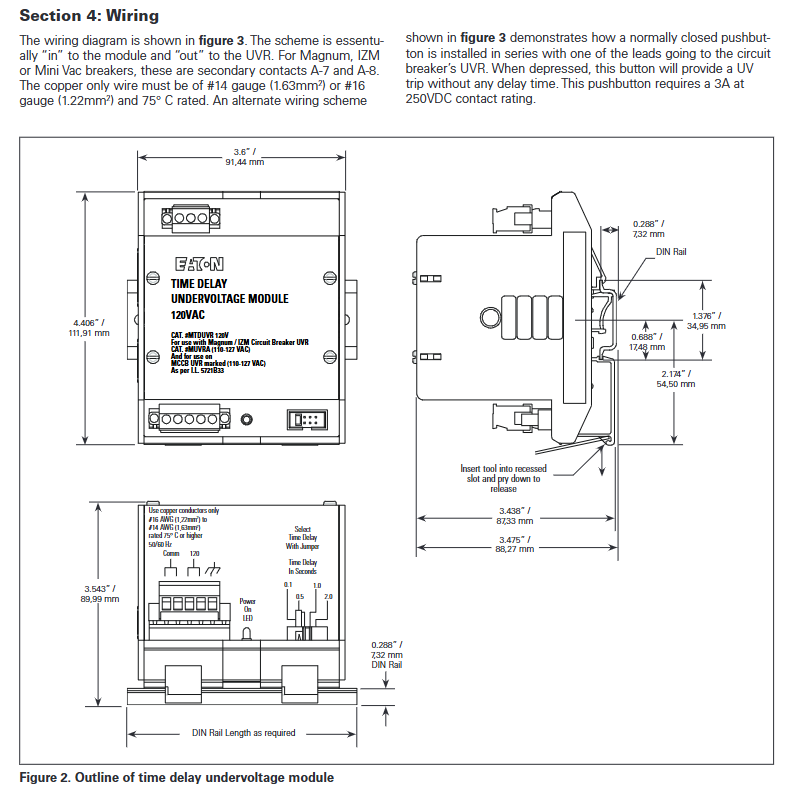

安装流程
安装方式：DIN 导轨安装，步骤为：① 将模块顶部挂钩挂在导轨上沿；② 按压模块底部，使其卡扣卡紧导轨下沿（需适度用力）；
拆卸方法：用螺丝刀顶住模块底部两侧的延伸脚插槽，撬动使塑料卡扣脱离导轨，即可取下模块。
接线规范

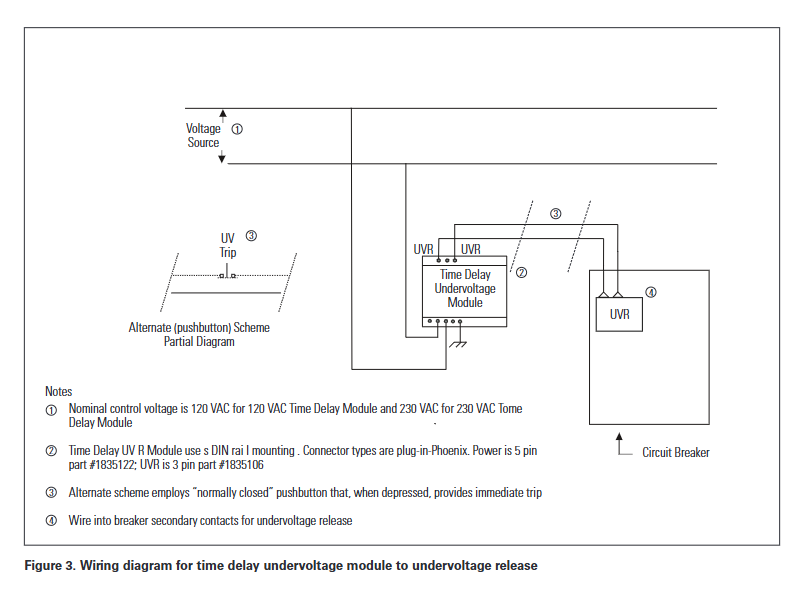

基础接线逻辑：电源→延时欠压模块→断路器欠压脱扣器（UVR），具体连接断路器二次触点（如 A-7、A-8）；
可选接线（无延时跳闸）：在模块至 UVR 的一根引线上串联常闭按钮，按钮需满足 3A/250VDC 触点 rating，按下按钮时直接切断 UVR 供电，实现无延时跳闸；
接线注意事项：仅使用纯铜导线，线规符合要求，所有接线需在断电状态下完成，确保连接牢固。
安全操作要求
人员资质：仅合格电工可进行模块的安装、接线、维护操作；
断电前提：操作前必须切断主电路与二次电路电源，抽出式断路器需移至 “断开位置”，所有断路器需置于分闸状态并释放机构弹簧，防止意外重启；
安全规则：严格遵守 “断电 - 防误启 - 验电 - 接地短路 - 隔离相邻带电部件” 五项安全规则；
备件使用：维修时仅可使用 Eaton 授权备件，严格遵守维护周期与维修规范，避免人员伤害或配电盘损坏。
