Cooper Crouse-Hinds EVLS HAZARD-GARD 防爆灯具安装维护
时间: 2026-03-17浏览次数：
Cooper Crouse-Hinds EVLS HAZARD-GARD 防爆灯具安装维护
Cooper Crouse-Hinds EVLS HAZARD-GARD 防爆灯具安装维护
适用范围与核心防护特性
危险区域与环境适配
适配类别 具体范围
危险区域分类 1. Class I Division 1（Groups B/GB、C、D）；2. Class I Zone 1（Group IIB+H2，带 GB 后缀）；3. Class II、Class III 区；4. 同时存在多类危险环境
环境类型 潮湿环境（符合 UL1598）、海洋环境（符合 UL1598A）
防护等级 Type 4X（防腐蚀、防尘、防水溅）、IP66（完全防尘、强力防水）
关键使用限制
环境温度：不得超过灯具铭牌标注的最高环境温度，且运行温度（T 代码）不得超过危险环境的引燃温度；
安装姿态：灯具必须 灯座朝上，与垂直方向夹角不超过 25°；
密封要求：所有密封垫必须清洁无破损，螺纹需完全啮合以保障防爆完整性；
光源限制：仅使用铭牌指定类型与功率的灯具，禁止混用其他规格。
产品核心参数
类别 具体参数
电压规格 可选 120V/208V/220V/240V/277V/480V，支持三抽头、多抽头配置（出厂默认 277V）
光源参数 类型：高压钠灯（HPS）、金属卤化物灯（MH）；功率：50W、70W、100W、150W、175W；灯座：仅中型灯座
可选功能 镇流器保护（catalog suffix BG，仅 HPS 50-150W）、快速重燃（catalog suffix IR，仅 HPS 50-150LX W）、熔断器（catalog suffix S658，仅 MH 175W）
结构组成 完整灯具含：镇流器灯壳、安装模块、（可选）防护罩 / 反射器
安装规范与流程
安装前准备
人员要求：仅 合格电工 可操作，需熟悉 NEC Article 501（CEC Section 18）及当地电气规范；
工具与材料：需准备对应规格紧固件（天花板安装用 4 个 5/16"紧固件，壁挂 / 舱壁用 2 个 3/8" 紧固件，未随附）、Crouse-Hinds HTL 润滑剂、符合温度等级的供电线缆；
安全前提：安装 / 维护全程必须 断开电源，确保灯具冷却后操作。

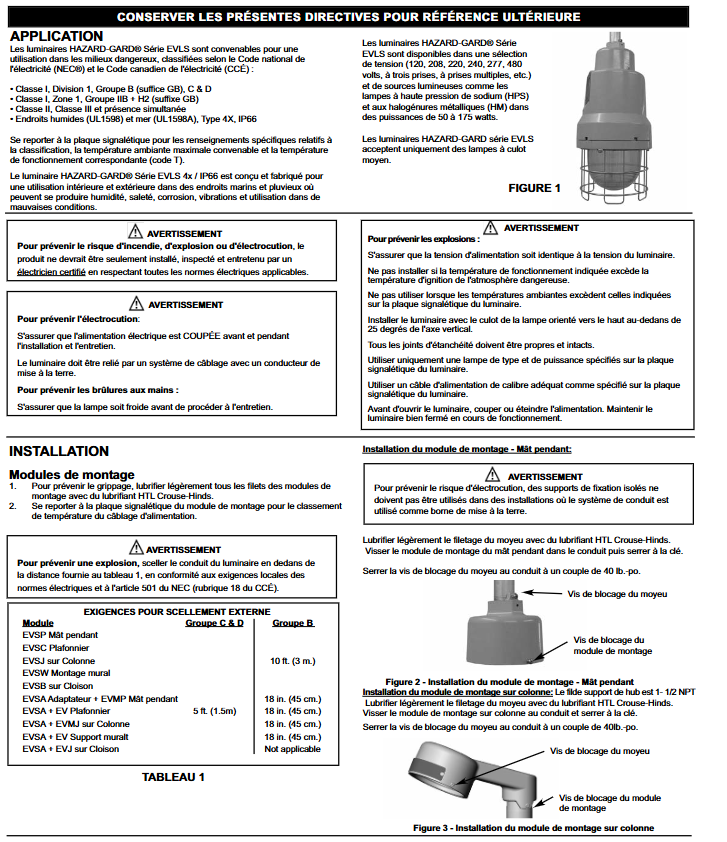

安装模块与固定要求
产品提供 5 种安装模块，核心安装要求统一：
螺纹润滑：所有安装模块的螺纹需轻涂 HTL 润滑剂，防止咬合卡死；
导管密封：按表 1 要求完成导管密封，避免爆炸风险；
| 安装模块组合 | Group C&D 密封距离 | Group B 密封距离 |
| EVSA 适配器 + EV 天花板安装 | 5 英尺（1.5m） | 18 英寸（45cm） |
| EVSJ 立柱安装 | - | 10 英尺（3m） |
| EVSA 适配器 + EVMJ 立柱安装 | - | 18 英寸（45cm） |
| EVSA 适配器 + EV 壁挂支架 | - | 18 英寸（45cm） |
| EVSA 适配器 + EVJ 舱壁安装 | - | 不适用 |
固定扭矩：轮毂锁定螺丝需拧至 40 磅 - 英寸 扭矩；
闲置开口：未使用的导管开口需安装随附管塞并紧固。

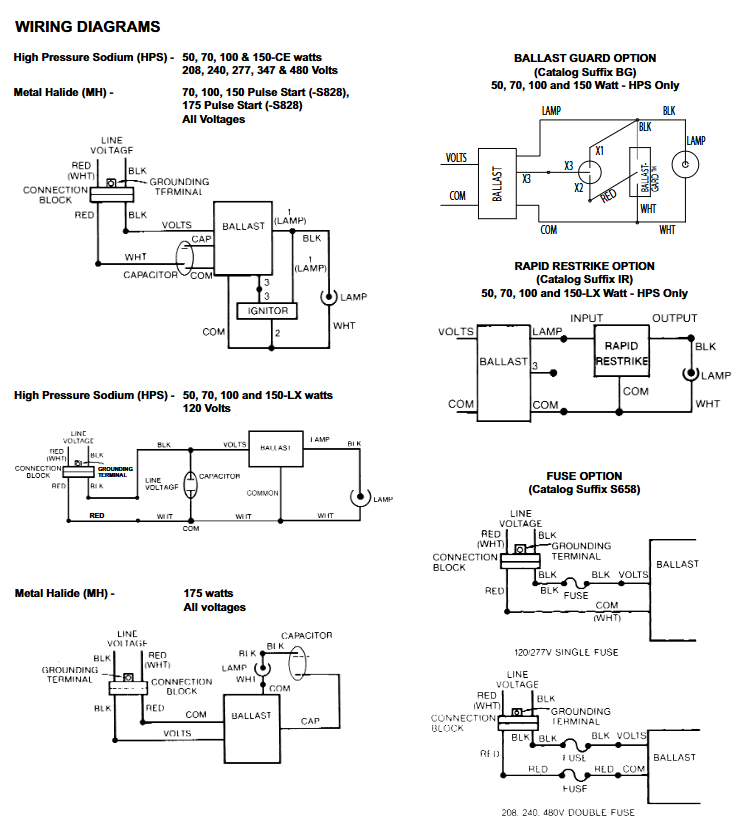

接线流程（关键步骤）
拆卸接线盒：拧下 2 个镀铬螺丝，取出接线盒；
穿线：将现场线缆引入安装模块；
接地连接：电路接地线接安装模块的 绿色接地线；若布线系统无独立接地线，需将模块接地线封帽或移除；
电源连接：未接地的主供电线接接线盒黑色导线，另一供电线接红色导线；
电压适配：出厂默认 277V，需其他电压时，断开镇流器 277V 引线，连接目标电压引线，并用压接连接器封帽 277V 引线；
固定与复位：紧固所有电气连接，将接线盒装回安装模块并拧紧螺丝；
灯具组装：灯罩螺纹涂 HTL 润滑剂，拧至与 O 形圈紧密贴合，紧固固定螺丝；将灯具完全拧入安装模块，拧紧锁定螺丝（40 磅 - 英寸）；
可选配件安装：反射器（RA725 角形 / RD725 球形）、防护罩（P515 金属丝 / EV502 铸造）需按 “先反射器后防护罩” 顺序安装，共用 3 个固定螺丝。
维护与更换
维护周期与内容
周期要求：至少 每年 1 次，具体频率根据使用环境与频次调整，建议遵循 NFPA 70B《电气设备维护推荐规范》；
核心维护项：
清洁：用干净湿布擦拭灯罩、防护罩、反射器，顽固污渍可使用温和肥皂或 Collinite NCF、Duco #7 清洁剂，禁止使用研磨剂、强酸 / 强碱清洁剂；
电气检查：检查接线盒接触环的电气连续性，轻抛光去除表面污染物；确保所有连接清洁紧固；
机械检查：目视检查是否有过热（导线 / 部件变色）、漏水、腐蚀、部件损坏等情况，更换磨损 / 损坏部件，清洁密封垫；
组装检查：确认所有部件装配正确，螺纹完全啮合，密封垫完好。
灯具更换流程
断电冷却：断开电源，等待灯具完全冷却（避免烫伤）；
拆卸灯罩：松开灯罩固定螺丝，拧下灯罩（难以转动时可用一字螺丝刀插入顶起槽撬动）；
更换灯具：取出旧灯，装入 与铭牌标注型号、尺寸、功率完全一致 的新灯，确保拧紧（防止镇流器损坏、灯座故障）；
密封垫处理：彻底清洁或更换密封垫；
复位：灯罩螺纹涂 HTL 润滑剂，拧回原位并紧固固定螺丝。
配件更换
EVLS 系列灯具设计使用寿命长，如需更换配件（如密封垫、接线盒、镇流器等），需通过 Cooper Crouse-Hinds 授权经销商 获取原厂配件，也可联系当地代表或美国总部（地址：P.O. Box 4999, Syracuse, New York 13221；电话：315-477-7000）获取支持。
安全警示（核心禁忌）
禁止非合格电工操作，安装 / 维护前必须断电；
禁止使用不符合规格的光源、线缆或配件；
禁止在环境温度超过铭牌标注范围的场景使用；
禁止未密封导管或密封距离不达标时通电；
禁止安装时灯座朝下或偏离垂直方向超过 25°；
禁止使用尖锐工具或腐蚀性清洁剂清洁灯具。
