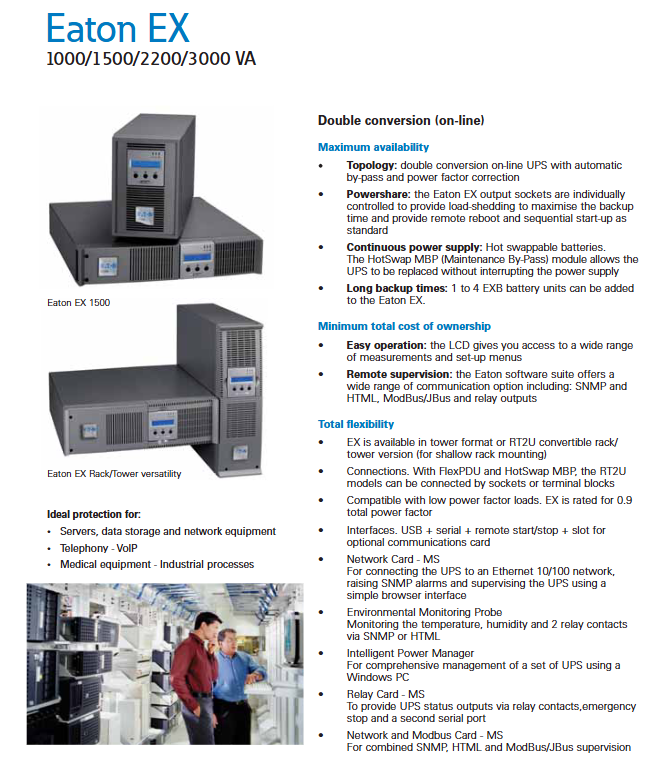

Eaton EX 系列 UPS 产品
Eaton EX 系列 UPS 产品
产品基础与核心定位
Eaton EX 系列 UPS 是面向工业与商业场景的双变换在线式不间断电源，核心定位为服务器、数据存储、网络设备、VoIP 通信、医疗设备及工业流程提供稳定电力保护，通过自动旁路、功率因数校正（PFC）及热插拔设计，保障供电连续性与可用性，同时支持灵活扩展与远程监控，适配多样化负载需求（尤其是低功率因数负载，额定 PF=0.9）。产品提供塔式与 RT2U（2U 机架 / 塔式可转换）两种形态，满足不同安装环境需求。
关键技术规格
类别 具体参数 1000VA/1500VA 2200VA 3000VA
额定功率 VA/W 1000VA/900W、1500VA/1350W 2200VA/1980W 3000VA/2700W
输入规格 电压范围 100-284V（无电池模式） 同左 同左
频率范围 40-70Hz 同左 同左
输出规格 电压 230V（可调 200/208/220/240/250V） 同左 同左
频率 50/60Hz 自动切换或频率转换器模式（降容 15%） 同左 同左
电池备份时间（分钟） 50% 负载（本机） 18（1000VA）/13（1500VA） 17 15
70% 负载（本机） 12（1000VA）/9（1500VA） 12 10
50% 负载（+1 EXB） 75（1000VA）/50（1500VA） 85 60
70% 负载（+1 EXB） 50（1000VA）/35（1500VA） 60 40
50% 负载（+4 EXB） 250（1000VA）/180（1500VA） 285 190
70% 负载（+4 EXB） 200（1000VA）/120（1500VA） 200 150
环境参数 工作温度 0-40℃（连续运行） 同左 同左
噪声水平 45dBA 同左 同左
认证标准 安全与 EMC IEC/EN 62040-3（VFI-SS-113）、IEC/EN 60950-1 等 同左 同左
产品认证 CE、TüV GS、CB 报告、cTüV-US 同左 同左
核心功能特性
供电保障与扩展
双变换在线拓扑：全程过滤电网干扰，提供纯净正弦波输出，配合自动旁路功能，故障时无缝切换至市电，保障负载不受影响；
热插拔电池：支持不间断更换电池，无需关闭负载，提升系统可用性；
HotSwap MBP 模块：维护旁路模块，允许 UPS 整机更换时负载持续供电，无断电间隙；
电池扩展：可外接 1-4 个 EXB 电池组，最长备份时间达285 分钟（2200VA 型号 50% 负载下），满足长时供电需求。
输出控制与灵活性
Powershare 智能输出：输出插座分组独立控制，支持负载卸载（优先保障关键设备供电）、远程重启、顺序启动，最大化备份时间；
接口配置：基础型号提供 6-8 个 IEC C13 插座，搭配 FlexPDU 可扩展至 12 个 IEC 10A 插座，2200VA/3000VA 型号额外配备 1 个 IEC C19（16A）插座，适配大功率设备；
安装形态：塔式型号体积紧凑，RT2U 型号支持 2U 机架安装或塔式转换，适配机房浅机架环境，1000VA/1500VA RT2U 可通过端子排或插座连接。
监控与通信
本地操作：配备 3 个 LED 指示灯 + 多语言可调 LCD 显示屏，实时显示电压、频率、负载率等参数，支持本地菜单配置；
通信接口：标配 1 个 USB 端口、1 个 RS232 串口、继电器触点，支持远程启停与紧急停机；
扩展监控：预留 1 个通信插槽，可安装网络卡 - MS（以太网连接，SNMP 报警 + 浏览器监控）、网络与 ModBus 卡 - MS（多协议监控）、继电器卡 - MS（状态输出 + 第二串口）；
配套软件：Eaton 软件套件支持 Windows PC 端集中管理多台 UPS，环境监测探头可通过 SNMP/HTML 监控温湿度与 2 路继电器触点状态。
物理规格与型号信息
尺寸与重量（核心型号）
型号 形态 尺寸（H×W×D，mm） 重量（kg）
EX 1000 塔式 440×242×153 15
EX 1000 RT2U 机架 / 塔式 86.5×438×483 24.5（含 EXB）
EX 1500 塔式 490×242×153 18
EX 2200 机架 / 塔式 640×86×440（2U） 31
EX 3000 机架 / 塔式 490×131×440（3U） 30
EXB 扩展电池 塔式（1000/1500VA） 440×242×153 21
EXB 扩展电池 机架（2200/3000VA） 490×131×440（3U） 42
型号编号
产品类型 型号编号
EX 1000 塔式 68181
EX 1000 RT2U 机架 68182
EX 1500 塔式 68183
EX 1500 RT2U 机架 68184
EX 2200 机架 / 塔式 68401
EX 3000 机架 / 塔式 68403
EXB 扩展电池（1000/1500VA） 68185
EXB 扩展电池（2200/3000VA） 68405
可选配件
网络卡 - MS：以太网 10/100 连接，支持 SNMP 报警与浏览器监控；
环境监测探头：监测温湿度与 2 路继电器触点，通过 SNMP/HTML 传输数据；
智能电源管理器：Windows PC 端软件，集中管理多台 UPS；
继电器卡 - MS：提供 UPS 状态继电器输出、紧急停机功能与第二串口；
网络与 ModBus 卡 - MS：整合 SNMP、HTML 与 ModBus/JBus 监控功能。
