Durant Ambassador Series 5760X-405 计数控制器操作说明
核心功能与模块详解
计数与速率核心模块
模块名称 关键参数 功能描述
主计数器 6 位，双向计数，4 个预设（P1-P4） 核心计数模块，支持递增 / 递减，可设置最终预设（Pf），支持复位至零 / 预设值，支持自动循环计数
批次计数器 6 位，仅递增，1 个预设 记录主计数器的 “批次” 数量，主计数器自动循环或达最终预设时递增，达预设后自动循环
累加器 8 位，双向计数 与主计数器并行计数，主计数器正向时累加，反向时递减，无预设与输出功能
速率计（1/Tau） 5 位显示，2 个报警设定点 基于输入 A 的脉冲频率计算速率（如转 / 分、桶 / 小时），支持上下限报警，英尺 / 英寸型号无此功能
输入输出与通信模块
输入模块
计数输入：A/B 双输入，支持灌电流 / 拉电流信号（DIP 开关选择），兼容差分信号 / 单端 DC 信号，支持 8 种计数模式（如 QUAD X1/X2/X4、A+B 增减、A-B 增减等）；
控制输入：4 个可编程输入（仅灌电流），可分配 14 种功能（如复位、输出控制、打印触发、程序锁定等）；
输入特性：计数输入最高速率 8000Hz（固态信号），控制输入响应时间≥15ms。
输出模块
继电器输出（2 个）：SPDT 触点，UL 额定 250VAC/360VA，支持锁存 / 脉冲 / 跟随模式，可设置延迟时间（0.00-99.99 秒）；
固态输出（2 个）：NPN 开路集电极，最大 30VDC/200mA，带瞬态保护，适用于小功率负载控制；
输出逻辑：可关联计数预设、速率报警、控制输入事件，支持正向 / 反向模式。
通信模块
接口类型：RS-485（端子 21-22+RJ-11 模块化接口）；
工作模式：主机模式（响应上位机命令）、打印机模式（触发后输出数据）；
通信参数：波特率 300/1200/2400/4800/9600/19200，数据格式 1 起始位 + 7 数据位 + 1 校验位 + 1 停止位，支持 Odd/Even/None 校验；
传输内容：可选择计数、速率、预设值等 12 类数据，支持跨项目复制。
特殊功能（英尺 / 英寸控制）
仅型号 57601-415（绿色显示）、57601-465（红色显示）支持，核心特性：
显示格式：6 位数字，前 4 位英尺、后 2 位英寸，固定小数点分隔；
计数范围：0.00-9999.11 英尺 - 英寸，溢出归零（120000 计数），下溢至 119999；
预设设置：支持 P1-P3 + 预报警（Pw），预报警值≤最终预设（Pf），Pf 变更时 Pw 自动同步间隔；
无速率功能：不支持速率计、速率报警及相关显示屏幕。
关键技术参数（汇总表）
类别 具体参数
供电规格 DC 版本：10-15VDC，最大 300mA；AC 版本：115/230VAC（±15%），50-60Hz，7W
环境参数 工作温度：0-55℃（60Hz）/0-50℃（50Hz）；存储温度：-20-70℃；相对湿度：85% RH（无凝露）
防护等级 NEMA 4（需配合提供的垫片安装）
显示特性 类型：绿色背光 LCD / 反向红色 LCD；规格：2×8 字符，字符高度 0.30 英寸（7.62mm）
计数输入 信号类型：灌电流 / 拉电流（DIP 选择），AC 信号最大 17VAC（48V 峰峰值）；速率：固态信号最高 8000Hz，触点信号最高 40Hz
控制输入 电压范围：高 3.7-24VDC，低 0.0-0.9VDC；响应时间：最小低电平 15ms，最小高电平 15ms
输出参数 继电器：SPDT 触点，250VAC/360VA；固态：NPN 开路集电极，30VDC/200mA@1.3VDC

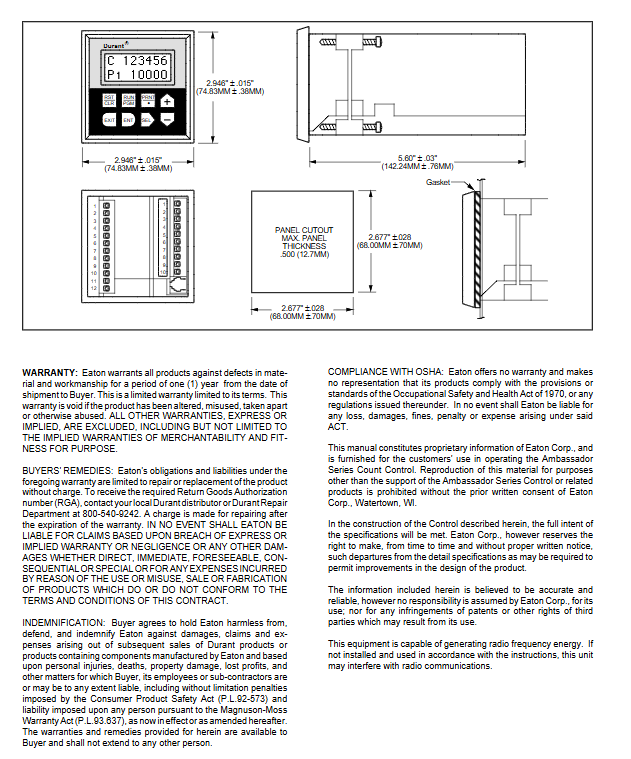

物理尺寸 机壳：67mm（W）×67mm（H）×142mm（D）；面板开孔：68mm（W）×68mm（H）；重量：0.54kg
导线规格 14-22AWG（2.1-0.38mm²），600V，支持单股 / 多股 / 熔丝导线
安装与接线规范
安装要求
安装方式：面板安装，配套 1 个垫片、2 个安装卡扣、4 个螺丝；
垫片安装：垫片单面带胶，需一次定位粘贴，避免重复撕贴导致密封失效；
布线原则：断开所有电源后接线；信号线缆用屏蔽线，屏蔽层接计数器公共端（端子 2-4）；电源与信号线分槽布线，避免捆扎；
电源要求：使用 “干净” 电源，避免与负载共用电源，严重干扰环境需加电源滤波器。
端子配置（核心端子）
| 端子号 | 功能 | 关键说明 |
| 1 | 电源输入 / 输出 | DC 型号：10-15VDC 正极；AC 型号：12VDC 输出（±25%，100mA max） || 2-4 | DC 公共端 | 计数 / 控制输入参考地，晶体管输出灌电流端 |
| 5-7 | 继电器 2 | 5（NC）、6（COM）、7（NO） |
| 8-10 | 继电器 1 | 8（NC）、9（COM）、10（NO） |
| 11-12 | AC 电源 | 115/230VAC 输入（DC 型号不使用） |
| 13-14 | 固态输出 2/1 | NPN 开路集电极输出 |
| 15-18 | 控制输入 1-4 | 可编程灌电流输入 |
| 19-20 | 计数输入 B/A | 双计数输入，速率计仅使用输入 A |
| 21-22 | RS-485 通信 | 21（+）、22（-） |
DIP 开关设置| 开关编号 | 功能 | Off 状态 | On 状态 |
| 1 | 输入 A 灌电流 / 拉电流 | 灌电流 | 拉电流 |
| 2 | 输入 B 灌电流 / 拉电流 | 灌电流 | 拉电流 |
| 3 | 输入 A 阈值电平 | 高阈值（DC 传感器） | 低阈值（磁拾取器） |
| 4 | 输入 B 阈值电平 | 高阈值（DC 传感器） | 低阈值（磁拾取器） |
编程与操作流程

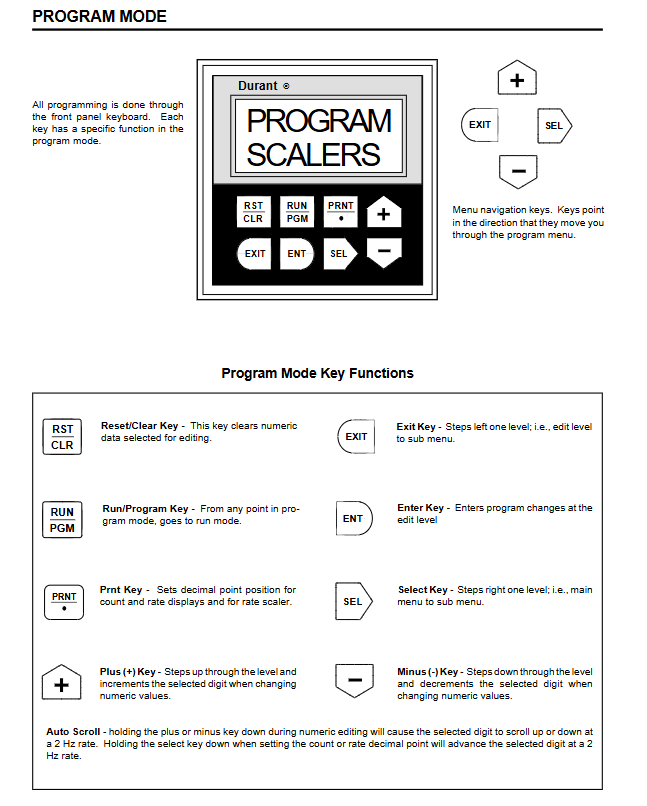

编程模式（核心菜单）
通过面板 RUN/PGM+ENT 键进入编程模式，核心菜单包括 9 大类，关键编程项如下：
主菜单 核心功能 关键参数范围
PROGRAM SCALERS 计数 / 速率比例因子、小数点位置 计数比例因子：0.00001-9.99999；速率比例因子：0.00001-99999
PROGRAM COUNT IN 计数模式、输入响应、最终预设、自动循环 8 种计数模式；最终预设 P1-P4 可选；自动循环支持 P1/Pf/ 禁用
PROGRAM OUT MODE 输出触发类型（计数 / 速率）、逻辑模式 支持锁存 / 脉冲 / 跟随；延迟时间 0.00-99.99 秒
PROGRAM DISPLAY 运行模式屏幕显示 / 隐藏 15 种屏幕，可隐藏无需界面
PROGRAM SER PORT 通信参数配置 地址 00-99；波特率 300-19200；主机 / 打印机模式
3.5.2 比例因子计算（核心公式）
计数比例因子（CS）：将输入脉冲转换为目标单位（如英寸、英尺），公式：
CS=
PPI
DPF
DPF：小数点因子（如 XXXX.XX 对应 100，XXX.XXX 对应 1000）；
PPI：传感器每单位脉冲数（双倍计数模式需 ×2）。
速率比例因子（RS）：将脉冲频率转换为目标速率单位（如英尺 / 分、加仑 / 时），公式：
RS=
PPI
SEC×DPF
SEC：速率时间单位的秒数（如分钟 = 60，小时 = 3600）；
DPF：速率显示小数点因子；
PPI：传感器每单位脉冲数。
运行模式操作
显示屏幕：支持 15 种组合显示（如计数 + 文本、计数 + 预设、速率 + 报警值等），英尺 / 英寸型号仅 10 种；
预设编辑：通过 SEL 键选择 digits，± 键调整数值，ENT 键确认生效；
按键功能：RUN/PGM 切换模式，RST/CLR 可编程复位功能，PRINT 键触发打印（需启用）。
故障排查与维护
自检与报错
上电自动执行 6 项自检，报错显示 “ERROR X”（X=0-5），对应 ROM/RAM/ 非易失性 RAM 等故障；
报错处理：ERROR 0/1/2/5 需断电重启，ERROR 3 需复位计数 / 预设，ERROR 4 需恢复默认程序，重复报错需返厂维修。
常见故障排查
无显示：检查电源接线与电压；排除电源噪声（加滤波器）；
不计数：确认比例因子为 1.00000；用跳线测试手动计数（端子 4-20 短接）；检查传感器输出电压（高≥3.5VDC，低≤1.9VDC）；
速率异常：确认输入 A 接线；检查速率比例因子与小数点设置。
配件与维护
备件：面板垫片（36172-202）、安装卡扣（48369-200）、端子排（48355-110/112）；
附件：RS-485 转 RS-232 转换器（58801-460）、配置软件（57624-450）、信号调理器（48160-400）；
维护周期：定期检查接线端子紧固性、屏蔽层接地情况，清洁面板（用软湿布，禁用尖锐工具 / 腐蚀性清洁剂）。
