EATON MVX9000系列 无传感器矢量变频器
时间: 2026-03-12浏览次数：
EATON MVX9000系列 无传感器矢量变频器
EATON MVX9000系列 无传感器矢量变频器
产品基础定位与核心架构
产品属性：MVX9000 是伊顿 Cutler-Hammer 推出的无传感器矢量型交流变频器，专为三相异步电机提供可调速控制，核心优势在于紧凑尺寸、高启动转矩与多功能集成，适用于对电机转速、转矩有精准控制需求的工业场景。
核心架构：采用32 位微处理器实现高精度控制算法，搭配IGBT（绝缘栅双极晶体管） 逆变器，保障电机运行安静、高效，低速性能平滑稳定；支持恒转矩与变转矩负载，调速精度达0.5% 额定转速。
产品分类：
开放式驱动器：IP20 防护等级（防护式机箱），侧重空间节省，安装便捷；
封闭式驱动器：提供 NEMA 1（通用型）、3R（防雨型）、12（防尘型）、4X（不锈钢防水型）防护，内置旁路 / 隔离开关等选项，适配恶劣工况。
核心功能与优势
功能类别 具体功能 关键参数 / 优势
控制功能 无传感器矢量控制 + 自整定 200% 启动转矩，低速转矩控制精准，无需电机编码器
调频能力 宽范围调频 0.1-400Hz，数字设定精度 ±0.01%，模拟设定精度 ±0.2%
过程控制 PID 控制 直接控制压力、流量、温度等过程变量，无需额外设定控制器
制动功能 内置动态制动斩波器 支持外接制动电阻，减速性能优异，制动转矩达 125%-220%（视功率而定）
通信功能 RS-485 串行通信 可直接接入工业通信网络，支持 DeviceNet 扩展模块
操作便捷性 一体化键盘面板 4 字符 LED 显示（参数 / 诊断 / 计量数据）+7 个状态 LED + 电位器，操作直观
保护功能 全方位故障保护 含过流、过载、过压、欠压、过热、接地故障、相位缺失 / 反转 / 不平衡保护

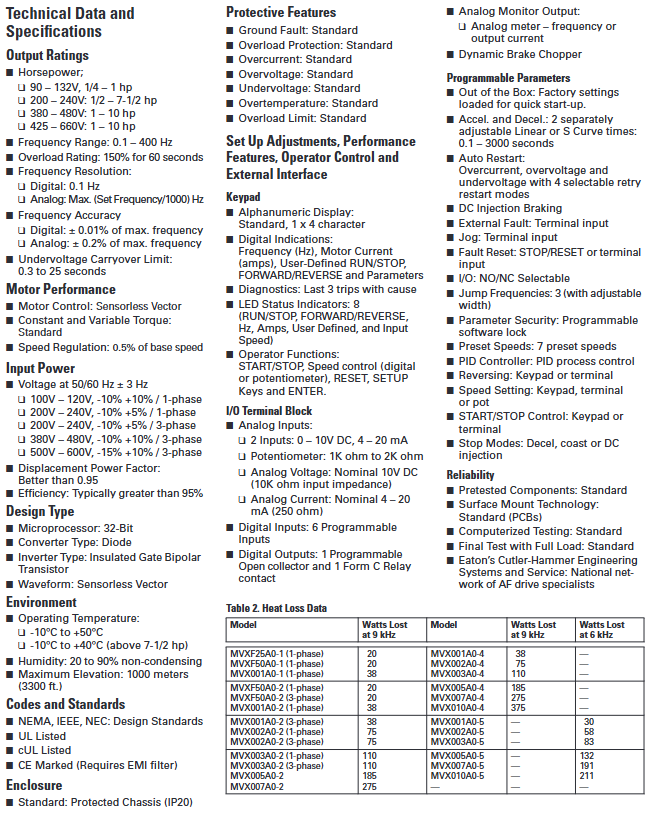

关键电气规格参数
（1）电压与功率适配表
电压等级 供电类型 功率范围 对应型号示例
115V（90-132V） 单相 1/4-1Hp（0.2-0.75kW） MVXF25A0-1（1/4Hp）、MVX001A0-1（1Hp）
240V（200-240V） 单 / 三相（3Hp 及以下支持单相输入） 1/2-7.5Hp（0.37-5.5kW） MVXF50A0-2（1/2Hp）、MVX007A0-2（7.5Hp）
480V（380-480V） 三相 1-10Hp（0.75-7.5kW） MVX001A0-4（1Hp）、MVX010A0-4（10Hp）
575V（500-600V） 三相 1-10Hp（0.75-7.5kW） MVX001A0-5（1Hp）、MVX010A0-5（10Hp）
（2）核心电气参数
过载能力：150% 额定电流，持续 60 秒；
输入电压允许波动：240V 等级 ±10%/+5%，480V 等级 ±10%，575V 等级 - 15%/+10%；
输入功率因数：≥0.95，运行效率：≥95%；
电压暂降耐受：0.3-25 秒（额定交流供电中断）；
环境适应性：工作温度 - 10℃~+50℃（7.5Hp 以上为 - 10℃~+40℃），湿度 20%-90% 无凝露，最大海拔 1000 米。
硬件配置与 I/O 接口
操作面板：
显示单元：4 字符高亮 LED，可显示频率、电机电流、参数值、诊断信息；
操作元件：6 个功能键（启动 / 停止 / 复位 / 设定等）、速度调节电位器（1K-2KΩ）；
状态指示：8 个 LED（运行 / 停止 / 正转 / 反转 / 频率 / 电流等）。
I/O 接口规格| 接口类型 | 数量 | 规格参数 |
| 模拟输入 | 2 路 | 0-10V DC（10KΩ 输入阻抗）、4-20mA（250Ω） |
| 数字输入 | 6 路 | 可编程智能输入，支持 NO/NC 选择 |
| 数字输出 | 1 路 | 集电极开路输出（48V DC 50mA） |
| 继电器输出 | 1 路 | Form C 触点，支持 120V AC/24V DC 5A |
| 模拟监测输出 | 1 路 | 0-10V DC，可监测频率或输出电流 |
扩展配件| 配件类型 | 功能作用 | 型号示例 |
| 制动电阻 | 增强减速制动效果 | K13-000034-0821（200Ω 80W）、K13-000034-0846（75Ω 1000W） |
| EMI 滤波器 | 抑制电磁干扰，满足 CE 认证 | K13-000034-0111（240V 单相）、K13-000034-0114（480V 三相） |
| 电抗器 | 降低谐波、保护变频器 | 进线电抗器（3%/5% 阻抗）、出线 dv/dt 滤波器（电机线缆 > 33 英尺时需用） |
| 通信模块 | 扩展总线通信 | MVXDN（DeviceNet 模块） |
| enclosure 配件 | 提升防护等级 | MVXENCS（NEMA 1 小框架）、MVXENCL（NEMA 1 大框架） |
封闭式驱动器特色配置
防护与结构：
NEMA 1/3R：通风式机箱 + 密封垫圈，NEMA 3R 具备防雨功能，支持门板安装键盘；
NEMA 12/4X： seam 焊接结构，NEMA 12 防尘，NEMA 4X 为 304/316 不锈钢材质，防水防腐蚀。
旁路与隔离开关：
支持 2 接触器 / 3 接触器旁路配置，提供隔离 / 输出 / 旁路三重触点；
隔离开关选项：30A/60A 熔断器式或热磁式断路器，支持上锁 OFF 位置，带机械联锁。

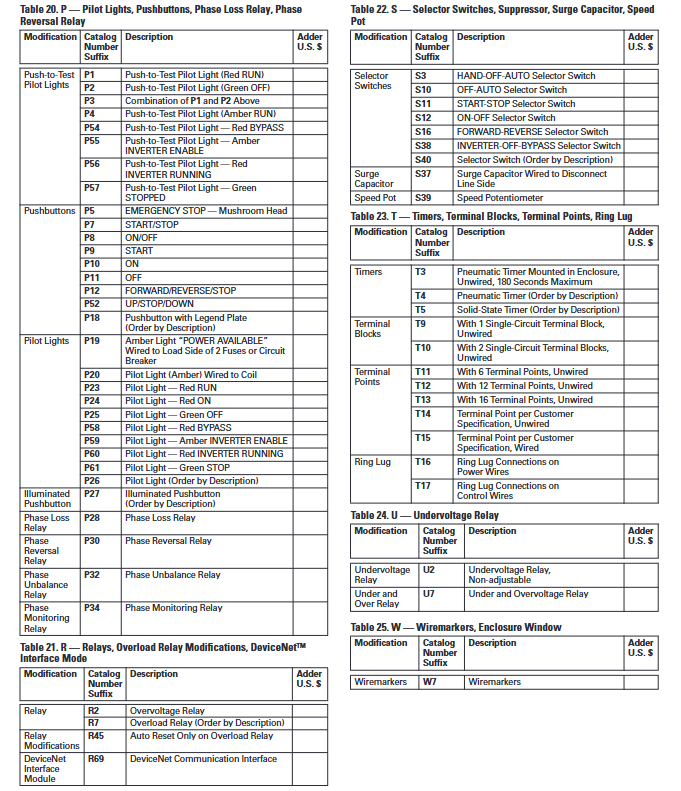

附加控制元件：可配置急停按钮、启停按钮、手 / 自动选择开关、指示灯（运行 / 停止 / 旁路）等，满足现场操作需求。
合规认证与选型信息
核心认证：UL Listed、cUL Listed（符合 CSA 标准）、CE Mark（需搭配 EMI 滤波器）、ABS Type Approval（船级认证），设计遵循 NEMA、IEEE、NEC 标准。
选型关键参数：
电机参数：功率（Hp/kW）、额定电流、电压等级；
供电条件：单相 / 三相、输入电压波动范围；
环境要求：防护等级、温度、海拔；
功能需求：是否需要 PID 控制、制动电阻、通信扩展、旁路功能。
型号编码规则（开放式）：以 MVX001A0-2 为例，MVX = 系列名，001=1Hp，A = 版本，0=IP20 防护，2=240V 电压等级。
