EATON easyE4 nano紧凑型可编程逻辑控制器
时间: 2026-03-12浏览次数：
EATON easyE4 nano紧凑型可编程逻辑控制器
EATON easyE4 nano紧凑型可编程逻辑控制器
产品基础定位与核心优势
产品属性：easyE4 nano 是伊顿推出的紧凑型可编程逻辑控制器（PLC），主打 “便捷控制” 理念，以小巧尺寸、高扩展性和易操作性为核心亮点，专为中小型控制场景设计。
核心优势
高扩展性：基础设备含 12 个 I/O 点，最多可连接11 个扩展模块，总 I/O 点扩展至188 个，适配从小型单机控制到中型系统组网的多样化需求；
多场景适配：支持多电源规格、多种 I/O 类型组合，覆盖照明、能源管理、工业控制、灌溉、泵控制、HVAC、智能家居等多个领域；
便捷可视化：支持本地显示屏操作、以太网连接 HMI（如 XV100/XV300）、无线 Web 访问（标准浏览器通过路由器接入），现场与远程监控灵活切换。
硬件配置详情
（1）基础设备规格
基础设备型号 输入配置（数字 / 模拟 / 数字） 输出配置（晶体管 / 继电器） 电源规格 尺寸（mm） 备注
EASY-E4-UC-12RC1 4/4/0 0/4（8A） 12Vdc、24Vdc、24Vac 71.5×90×58 螺钉端子，带显示屏 + 键盘
EASY-E4-UC-12RCX1 4/4/0 0/4（8A） 12Vdc、24Vdc、24Vac 71.5×90×58 螺钉端子，无显示屏
EASY-E4-DC-12TC1 4/4/4 4/0 24Vdc 71.5×90×58 螺钉端子，带显示屏 + 键盘
EASY-E4-DC-12TCX1 4/4/4 4/0 24Vdc 71.5×90×58 螺钉端子，无显示屏
EASY-E4-AC-12RC1 8/0/0 0/4（8A） 100-240Vac、100-240Vdc 71.5×90×58 螺钉端子，带显示屏 + 键盘
EASY-E4-AC-12RCX1 8/0/0 0/4（8A） 100-240Vac、100-240Vdc 71.5×90×58 螺钉端子，无显示屏
（2）扩展模块规格
扩展模块类型 型号示例 输入配置（数字 / 模拟） 输出配置（继电器 / 晶体管 / 模拟） 电源规格 尺寸（mm） 输出能力
数字 I/O（螺钉端子） EASY-E4-UC-8RE1 4/0 4（5A）/0/0 12Vdc、24Vdc、24Vac 35.5×90×58 继电器输出 5A
数字 I/O（螺钉端子） EASY-E4-UC-16RE1 8/0 8（5A）/0/0 12Vdc、24Vdc、24Vac 71.5×90×58 继电器输出 5A
数字 I/O（螺钉端子） EASY-E4-AC-8RE1 4/0 4（5A）/0/0 100-240Vac、100-240Vdc 35.5×90×58 继电器输出 5A
数字 I/O（螺钉端子） EASY-E4-AC-16RE1 8/0 8（5A）/0/0 100-240Vac、100-240Vdc 71.5×90×58 继电器输出 5A
晶体管 I/O（螺钉端子） EASY-E4-DC-8TE1 4/0 0/4/0 24Vdc 35.5×90×58 晶体管输出 24Vdc
晶体管 I/O（螺钉端子） EASY-E4-DC-16TE1 8/0 0/8/0 24Vdc 71.5×90×58 晶体管输出 24Vdc
模拟 I/O（螺钉端子） EASY-E4-DC-6AE1 0/4 0/0/2 24Vdc 35.5×90×58 模拟输入 4 路 + 模拟输出 2 路
温度输入（螺钉端子） EASY-E4-DC-4PE1 0/4（温度） 0/0/0 24Vdc 35.5×90×58 4 路温度输入
（3）启动箱规格
启动箱型号 输入配置（数字 / 模拟 / 数字） 输出配置（晶体管 / 继电器） 电源规格 备注
EASY-BOX-E4-UC1 4/4/0 0/4 12Vdc、24Vdc、24Vac 含基础设备、螺钉端子、软件授权
EASY-BOX-E4-DC1 4/4/4 4/0 24Vdc 含基础设备、螺钉端子、软件授权
EASY-BOX-E4-AC1 8/0/0 0/4 100-240Vac、100-240Vdc 含基础设备、螺钉端子、软件授权
功能特性详解
编程能力
编程语言：支持4 种编程方式，满足不同用户习惯；
高级功能：内置计数器、边沿触发、定时器控制中断等复杂功能，支持用户自定义功能块，简化重复逻辑编程；
软件支持：需搭配easySoft 7 编程软件（授权型号 EASYSOFT-SWLIC），实现程序编写、上传下载与调试。

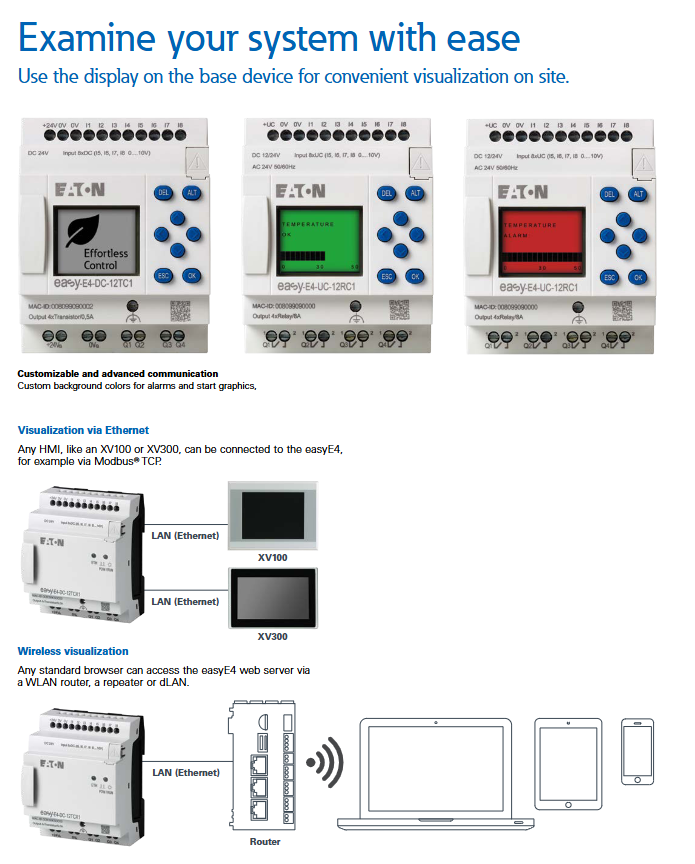

可视化与通信
本地可视化：带显示屏的基础设备支持现场状态查看与参数配置，操作便捷；
远程可视化：通过以太网连接 HMI（如 XV100/XV300），支持 Modbus TCP 协议；通过 WLAN 路由器、中继器或 dLAN，标准浏览器可访问设备 Web 服务器，实现无线监控；
个性化设置：支持自定义报警背景色与启动图形，提升操作辨识度。
电源与配件
专用电源：PSL 系列 24Vdc 输出电源，输入 100-240Vac，功率涵盖 10W（0.42A）、30W（1.25A）、60W（2.5A）、100W（3.8A），塑料外壳设计，适配不同功率需求；
其他配件：连接配件包（型号 EASY-E4-CONNECT1），含 4 个连接器、3 个盖子，用于设备间连接与防护。
