EATON MP-4000电机保护继电器
时间: 2026-03-12浏览次数：
EATON MP-4000电机保护继电器
EATON MP-4000电机保护继电器
产品基础定位与升级核心
产品属性：伊顿 MP-4000 是一款中压电机专用多功能保护继电器，集保护、故障诊断、电力计量、多元通信于一体，无需额外配置继电器 / 仪表，实现一站式电机管理，性价比突出。
升级背景：在 MP-3000 的行业领先保护 / 控制 / 诊断功能基础上升级，核心新增电压互感器（VT）输入接口，拓展了电压相关保护与计量能力，同时升级了计量功能和通信协议。
核心设计：采用高可靠性结构，功能灵活且操作人性化，是工业级的电机保护核心设备，隶属于伊顿PowerChain电力系统解决方案体系。
面板操作与安全设计
MP-4000 配备人性化的操作面板与多重安全设计，关键细节如下：
可视化指示：LED 指示灯可快速查看继电器、脱扣、报警状态，做到状态一目了然。
便捷操作：设帮助按钮提供设备端全流程操作指导；显示与导航按钮以最少按键快速调取实时数据、继电器设置、历史信息；编程按钮用于参数输入。
安全防护：受限访问功能由带仪表封的安全盖保护，防止非授权操作。
应急功能：紧急超驰按钮默认禁用，用户启用后可通过复位热桶、启动禁止定时器 / 计数器，实现电机紧急启动。

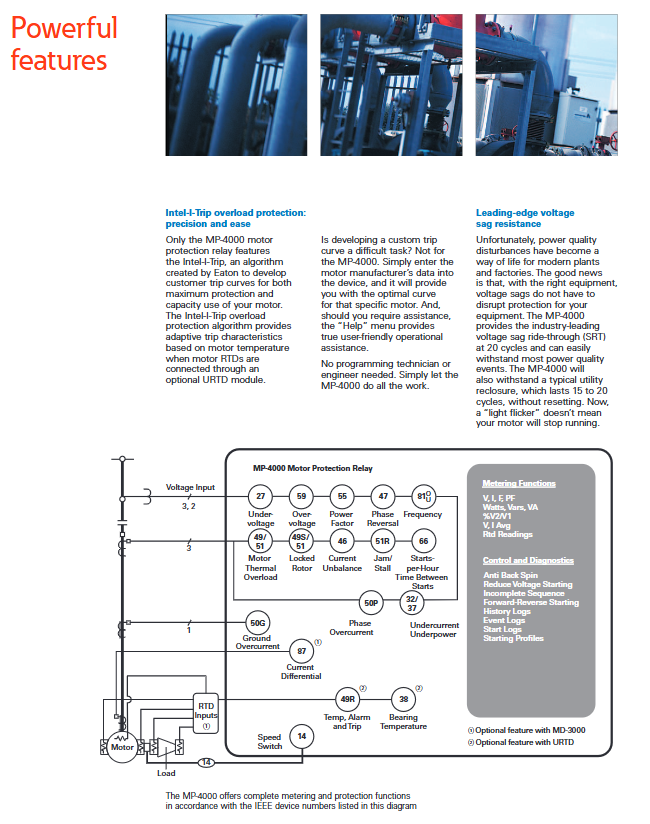

独家核心保护算法 ——Intel-I-Trip
算法特性：伊顿自研的Intel-I-Trip过载保护算法为 MP-4000 独有，可通过可选 URTD 模块接入电机 RTD（热电阻），基于电机实时温度实现自适应脱扣特性，兼顾电机最大保护与容量利用。
易用性：自定义脱扣曲线无需专业编程技术人员 / 工程师，仅需将电机厂商数据输入设备，即可自动生成该电机的最优脱扣曲线；帮助菜单可提供全程操作辅助，降低使用门槛。
全量功能体系（含 IEEE 标准设备号对应）
MP-4000 覆盖保护、计量、控制与诊断全功能，且新增 VT 输入带来的电压相关功能，核心功能对应 IEEE 标准设备号，具体分类如下：
功能类别 核心功能项 备注 / 关联模块
保护功能（IEEE 标准） 电机热过载 (49)、堵转 (50P)、相不平衡 (46)、接地过流 (50G)、相过流 (51)、欠流 (38)、欠功率、逆相 (32/37)、轴承温度 (14)、速度开关 (14)、欠 / 过压、负序电压、频率监测 欠 / 过压等为VT 输入新增；轴承温度 / 速度开关为可选；差动保护需搭配MD-3000
计量功能 电压 (V)、电流 (I)、频率 (F)、功率因数 (PF)；有功 / 无功 / 视在功率；电压比 % V2/V1；V/I 平均值；RTD 温度读数 VT 输入拓展电压计量能力
控制与诊断功能 防倒转、降压启动、不完整序列保护、正反转启动；历史日志、事件日志、启动日志、启动曲线；本地 / 远程数据显示 启动曲线为Motor Start Profile核心功能
核心竞争优势与特色功能
1. 电力质量抗干扰能力
具备行业领先的电压暂降耐受（SRT）能力，可耐受20 周波电压暂降，轻松应对多数电网电能质量问题；同时可耐受电网典型15-20 周波的重合闸过程，且不会复位，避免 “灯光闪烁” 导致电机停机。
2. 认证与环境防护
UL 1053 认证：符合接地故障保护标准，无需单独配置接地继电器，节省布线、空间、时间与成本。
标配介电保形涂层：伊顿独有标配，可抵御恶劣天气 / 工业环境，防止继电器故障，适应各类严苛工况。
3. 人性化维护与启动控制
Armed/Disarmed 维护模式：Arm（布防）时电机正常受保护；Disarm（撤防）时继电器仅指示脱扣状态，不会实际触发电机脱扣，解决维护 / 测试时误跳闸问题。
Motor Start Profile 智能启动控制：为直接启动 / 降压启动电机提供启动逻辑控制，防止电机过度启动或未充分冷却即启动；亦可用于无数据的老旧电机，开发保护参数。
4. 高级数据日志与故障排查
日志存储：记录20 条最新脱扣 / 报警事件、100 条最新电机运行事件、最近 4 次启动过程，所有记录均带精准时间戳。
数据监测：持续监测电机电流、温度、运行状态，可本地显示或通过可选 Power Xpert Server Core Software在 PC 端远程查看。
故障排查：通过完整的历史数据消除排查猜测性，大幅减少电机停机时间。
5. 无中断维护设计
可选快速释放抽出式外壳，可将继电器抽出进行周期性测试或设备改造，不中断工业生产流程，保障作业连续性。

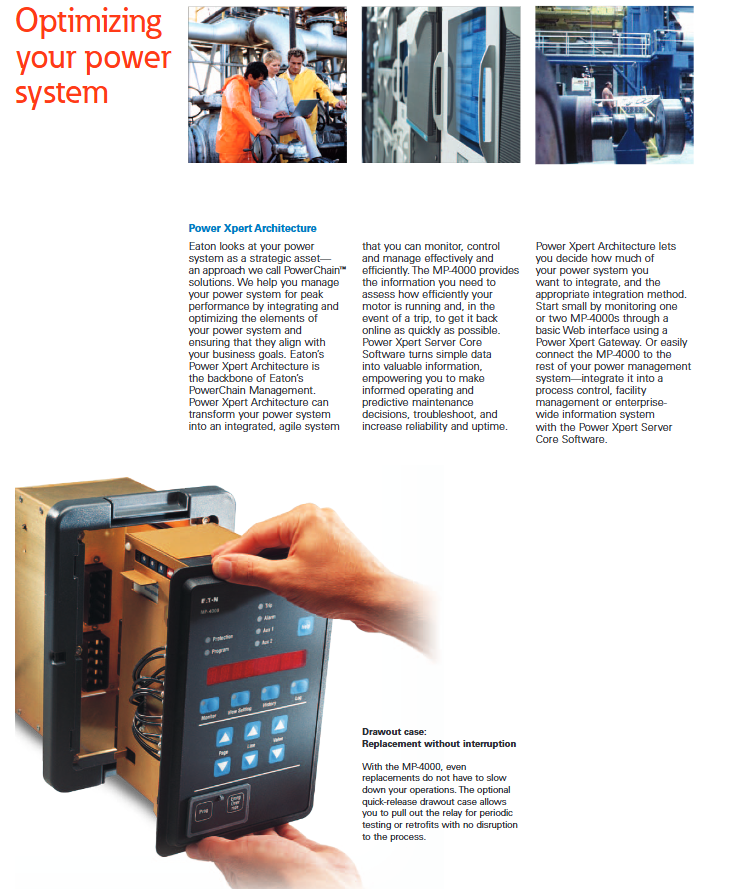

通信与电力系统集成
通信协议：升级新增Modbus RTU、DeviceNet通信选项，实现与工业控制系统的无缝对接，通信 Versatility 大幅提升。
Power Xpert 架构集成
作为伊顿PowerChain电力系统解决方案的核心组件，MP-4000 接入 Power Xpert 架构，可将电力系统转化为可高效监控、控制、管理的集成化敏捷系统。
集成方式灵活：可通过 Power Xpert 网关，以基础 Web 界面监控 1-2 台设备；亦可通过Power Xpert Server Core Software将 MP-4000 接入过程控制、设施管理或企业级信息系统，实现全系统电力管理。
数据价值：将电机运行原始数据转化为有价值的信息，支撑预见性维护、运维决策制定，提升系统可靠性与开机率。
高性价比可选配套产品
伊顿为 MP-4000 提供针对性可选配件，满足不同场景需求，避免功能冗余：
URTD 模块：可选配件，用于接入电机 RTD 温度传感器，为 Intel-I-Trip 算法提供电机实时温度数据，实现温度自适应的过载保护。
MD-3000 继电器：与 MP-4000 配套设计，为大型电机提供差动保护等特殊保护功能，按需选配，降低不必要的成本。
抽出式外壳：如前所述，实现无中断维护，为工业连续生产保驾护航。
