EATON ELPRO 245U-E 系列 工业无线以太网产品
时间: 2026-03-12浏览次数：
EATON ELPRO 245U-E 系列 工业无线以太网产品
EATON ELPRO 245U-E 系列 工业无线以太网产品
产品定位与基础信息
ELPRO 245U-E 系列是ELPRO 工业无线以太网产品系列的核心产品，主打工业场景下可靠、安全的无线通信解决方案，隶属于 MTL Instruments Group 旗下 COOPER Crouse-Hinds。
核心型号分为两款，均为400mW基础发射功率：
245U-E-G：2.412-2.462GHz 频段，兼容 802.11b/g；
245U-E-A：5.20-5.825GHz 频段，兼容 802.11a，2009 年第一季度发布。
核心传输能力为54Mbps（1-54Mbps 可配置），提供终身保修和24 小时技术支持，产品通过ISO 9001:2000质量认证。
核心功能与核心优势
无线与网络功能
支持WDS（AP-AP）多跳中继，可扩展无线覆盖范围；具备生成树自愈合功能，网络故障时自动切换冗余链路，保障通信连续性。
集成桥接 / 路由、Access Point / 客户端多种模式，减少工业现场设备库存成本；支持点到点、点到多点的广播 / 控制模式。
具备DHCP 自动 IP 寻址能力，可快速添加扩展模块，简化系统组网。
协议与串口功能
内置Modbus TCP 到 Modbus RTU 网关 / Modbus 主站，实现工业 I/O 数据传输，支持网络内独立的 Modbus 主从功能。
提供串口客户端 / 服务器 / 组播功能，支持RJ45 与 RS232/485 同时连接，RS485 最大传输距离1.2km，串口波特率多档可配（1200-230400）。
支持丰富的网络协议：TCP/IP、UDP、ARP、SNMP、DHCP、DNS 等。
安全防护能力
采用硬件加密，保障数据吞吐量无损耗，最高支持WPA2 PSK/802.11i-802.1x 军用级加密，同时兼容 64/128 位 WEP。
具备MAC 地址 / IP 地址 / ARP 过滤，支持黑白名单设置，减少无效网络流量，提升网络安全性。
配置与诊断能力
全网络支持在线诊断和在线配置，通过嵌入式网页进行用户配置，默认 URL 访问。
提供RSSI 信号强度测量、系统日志、连接统计等诊断信息，搭配 LED 状态指示（电源 / OK、RX、TX/Link 等），便于故障分析。
适用应用场景
该系列产品专为工业过程与自动化场景设计，核心应用包括：
工业监控、控制与报表：油气田生产 / 配送、矿山车辆诊断、交通管理、水利 / 污水处理 SCADA 系统；
工业设备组网：PLC-PLC、PLC-SCADA/DCS 的无线连接，串口现场设备与 LAN 的互联（串口服务器）；
视频与网络链路：工业视频监控 / 监测，工业过程 / 自动化网络的无线链路搭建。

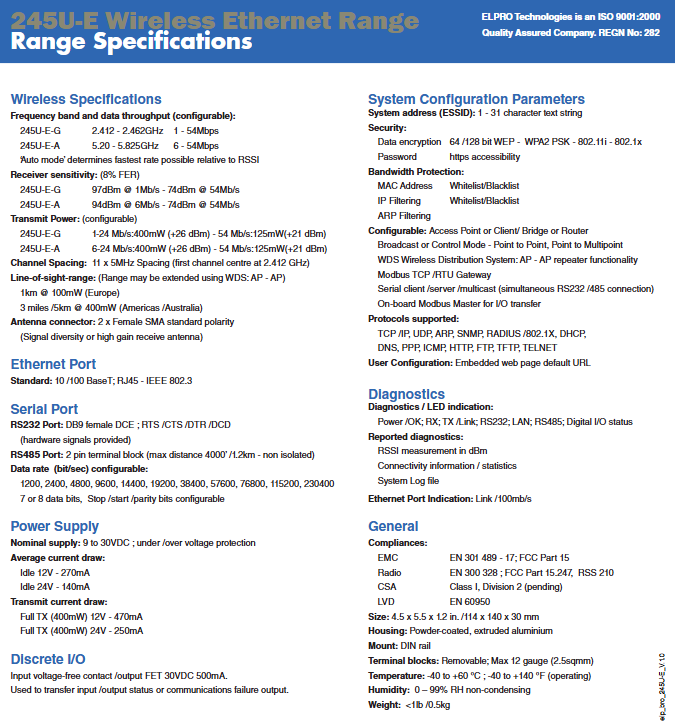

关键规格参数
1. 无线规格
项目 245U-E-G 245U-E-A
频段 2.412-2.462GHz 5.20-5.825GHz
传输速率 1-54Mbps（可配） 6-54Mbps（可配）
接收灵敏度（8% FER） 97dBm@1Mb/s -74dBm@54Mb/s 94dBm@6Mb/s -74dBm@54Mb/s
发射功率（可配） 1-24Mbps：400mW(+26dBm)；54Mbps：125mW(+21dBm) 6-24Mbps：400mW(+26dBm)；54Mbps：125mW(+21dBm)
视距传输距离 欧洲：1km@100mW；美 / 澳：5km (3 英里)@400mW 同左
信道间隔 11×5MHz，首信道中心 2.412GHz -
2. 接口规格
以太网口：10/100 BaseT，RJ45 接口，兼容 IEEE 802.3；
串口：RS232（DB9 母头 DCE，带硬件信号）、RS485（2 针端子，非隔离）；
天线口：2 个标准极性 SMA 母头，支持信号分集 / 高增益接收天线；
离散 I/O：无电压触点输入 / FET 输出，30VDC 500mA，可传输 I/O 状态或通信故障信号。
3. 电源、物理与环境规格
电源：9-30VDC供电，带欠 / 过压保护；空闲 12V-270mA/24V-140mA，满发射 400mW 时 12V-470mA/24V-250mA；
物理：尺寸114×140×30mm（4.5×5.5×1.2in），压铸铝喷粉外壳，DIN 导轨安装，重量 **<0.5kg（1lb）**；
环境：工作温度 **-40 至 + 60℃（-40 至 + 140℉），湿度0-99% RH 无凝露 **。
与同系列产品对比
245U-E 系列相较 ELPRO 现有 240U-E、905U-E、805U-E，核心优势体现在速率、加密等级等方面，关键参数对比如下：
产品型号 频段 协议标准 最大速率 发射功率 WDS 支持 最高加密等级
245U-E-G 2.412-2.462GHz 802.11b/g 54Mbps 15-400mW 是 WPA2/802.11i
245U-E-A 5.20-5.825GHz 802.11a 54Mbps 15-400mW 是 WPA2/802.11i
240U-E 2.462-2.62GHz 802.11b 11Mbps 100/300mW 是 WPA-PSK(AES128)
905U-E 902-928MHz 802.11-FHSS 200Kbps 100mW-1W 否 AES128
805U-E 869MHz 802.11 - 定频 72Kbps 10/100-500mW 否 AES128
注：欧洲 / 南非地区发货模块最大发射功率限制为 100mW，各产品频段均按各国法规配置。
合规与认证
产品满足多项工业合规标准：
EMC：EN 301 489-17、FCC Part 15、EN 300 328、FCC Part 15.247、RSS 210；
安规：EN 60950，CSA Class I, Division 2（待定）；
质量：ISO 9001:2000，注册编号 282。
系统设计优势
支持WDS + 生成树自愈合网状网络，现场单点故障（如 AP 断电）时，网络流量自动通过冗余 AP 转发，保障 LAN 间通信不中断；
串口与以太网的无缝转换，实现现场设备与远程 LAN 的双向数据传输，Modbus 主站 AP 可主动轮询从站 I/O 数据；
在线诊断与配置功能贯穿全网络，辅助系统设计与故障分析，模块扩展无需复杂配置，DHCP 自动分配 IP。
