EATON MTL4850 HART 多路复用器操作说明
时间: 2026-03-11浏览次数：
EATON MTL4850 HART 多路复用器操作说明
EATON MTL4850 HART 多路复用器操作说明
产品基础与核心定位
核心功能：作为 HART 协议的多路复用接口，将分散的现场 HART 设备集中接入 PC 端管理软件，支持设备参数读写、校准、故障诊断及报警日志记录，无需中断 4-20mA 模拟信号传输。
适用场景：
安全区域：直接连接 HART 设备，适配常规工业自动化场景；
危险区域：搭配 MTL4500 系列本质安全（IS）隔离模块，用于防爆环境（需符合当地防爆规范）；
兼容系统：支持 Emerson DeltaV、HIMA HiMax、Siemens ET200M 等主流 DCS/PLC 系统（见附录 A）。
核心优势：
高扩展性：单模块支持 32 个现场设备，63 个模块级联可覆盖 2016 个设备；
冗余设计：支持双路冗余供电，确保系统稳定运行；
灵活适配：提供 3 种连接方式，满足不同安装场景需求。
核心技术规格
类别 关键参数 详情
通信接口 类型 / 波特率 RS485（2 线半双工），300-38400 波特率（自动检测）
通信距离 最大传输距离 1000m（屏蔽电缆）
设备容量 单模块 / 级联 32 通道 / 设备；63 个模块级联（2016 个设备）
供电参数 电压 / 电流 20-35V DC 冗余供电；HTP-SC32：75mA@24V DC；CPH-SC32：1.2A@24V DC（满负载）
终端要求 匹配电阻 100-200Ω（需外部提供，通常集成于 RS232/485 转换器）
工作环境 安装位置 控制柜内（DIN 导轨 / 面板安装），无独立防护等级
软件驱动 支持类型 DD 文件（适配 Emerson AMS）、DTM 文件（适配 Fieldcare），免费从 MTL 官网下载
三种核心连接方式
集成式连接（HTP-SC32）
特点：内置 MTL4850 模块，32 通道一体化设计，无需额外接口单元；
适用场景：安全区域，直接连接 2 线 / 4 线 HART 设备、4-20mA 电流环；
型号选项：按终端电阻配置分 5 种（如 HTP-SC32-P250 含 250Ω 并联电阻）；
安装：DIN 导轨安装，重量 120g（模块）+500g（载体），高度 152mm。

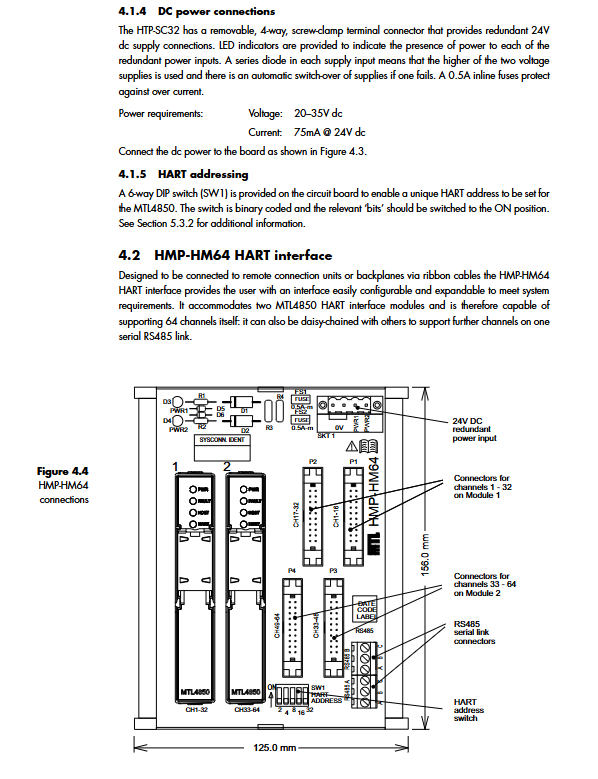

接口式连接（HMP-HM64+HCU16/HCU16AO）
组件：HMP-HM64 接口单元（容纳 2 个 MTL4850 模块，64 通道）+ HCU16（16 通道普通连接单元）/HCU16AO（16 通道带滤波输出单元）；
适用场景：安全区域，需扩展通道或适配低阻抗输出系统；
连接：通过 20 芯带状电缆（HM64RIB20，0.5-6m）连接接口单元与连接单元；
地址配置：HMP-HM64 仅支持偶数地址，第二个模块自动占用相邻奇数地址（如地址 24 对应模块 1，25 对应模块 2）。

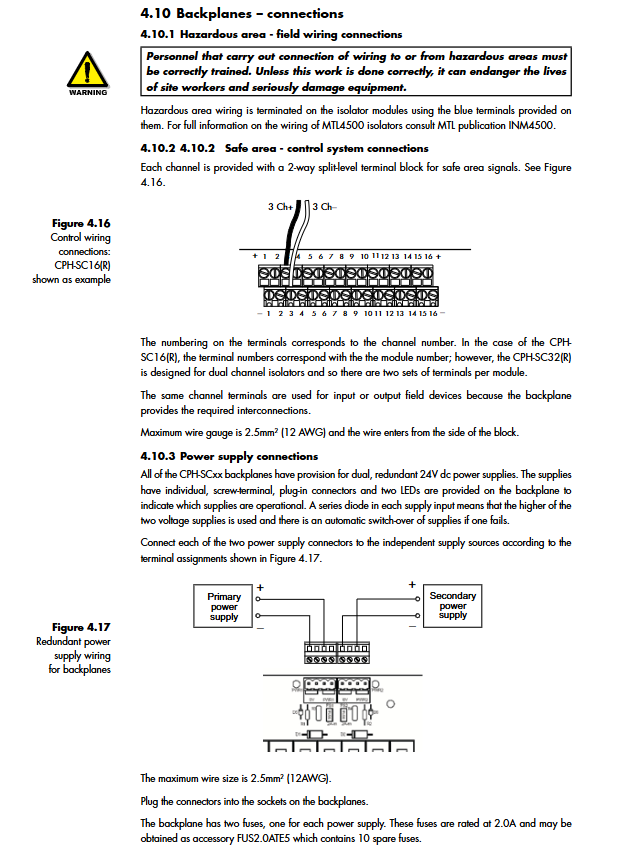

本质安全背板式连接（CPH-SC16/32）
特点：适配 MTL4500 系列 IS 隔离模块，支持危险区域设备接入；
型号差异：
CPH-SC16 (R)：16 通道，适配单通道隔离模块（如 MTL4541），R 版本含 250Ω 电阻；
CPH-SC32 (R)：32 通道，适配双通道隔离模块（如 MTL4544），R 版本含 250Ω 电阻；
冗余设计：双路独立供电接口，支持环形供电（最大回路电流 12A）；
安装：需配安装套件（SMS01 面板安装 / DMK01 DIN 导轨安装），重量约 420g。
安装与配置关键步骤
机械安装
安装方式：
DIN 导轨安装：使用 DMK01/DMK04 套件，适配 T/G 型导轨；
面板安装：使用 SMS01 套件，面板开孔按背板尺寸（如 CPH-SC32：335×170mm）；
固定要求：模块需压紧到位，MTL4850 模块需拧紧两侧固定螺丝，确保电气连接可靠。
接线规范
RS485 接线：
电缆类型：屏蔽双绞线（推荐 Belden 8132/9841）；
端子连接：A 线接端子 A，B 线接端子 B，屏蔽层接端子 C；
级联方式：通过 Port A（输入）/Port B（输出）实现模块级联，极性接反不损坏设备但无法通信；
供电接线：冗余供电需接双路独立电源，LED 指示灯显示供电状态；
危险区域接线：现场 wiring 终止于隔离模块的蓝色端子，不可直接接背板。
地址配置
配置方式：通过模块 / 背板上的 6 位 DIP 开关（二进制编码）设置地址（0-63）；
编码规则：开关对应数值 1、2、4、8、16、32，ON 状态累加求和（如地址 29=16+8+4+1）；
特殊要求：HMP-HM64 接口单元仅支持偶数地址设置。
运行与维护
上电自检与状态指示
正常流程：上电后 PWR（绿色）常亮，FAULT（红色）均匀闪烁（构建设备扫描列表），完成后 FAULT 灯熄灭，进入运行状态；
LED 状态说明：
表格
LED 名称 颜色 状态 含义
PWR 绿色 灭 / 亮 无供电 / 正常供电
FAULT 红色 均匀闪烁 扫描设备中
FAULT 红色 短 / 长闪烁 未发现 HART 设备
FAULT 红色 常亮 模块故障，停止运行
HOST 黄色 短闪 接收有效消息
HART 黄色 长闪 发送响应消息
常规维护
维护周期：每 2 年一次（恶劣环境需缩短）；
维护内容：
检查模块与背板连接是否牢固，接线无松动、腐蚀；
验证供电电压在 20-35V DC 范围内，保险丝（0.5A/2A）完好；
确认电缆无破损，屏蔽层接地可靠；
危险区域操作禁忌：
插拔危险区域连接器时，需插入 MTL4599 dummy 隔离模块或临时固定，避免接触安全区域电路；
禁止自行拆解 MTL4500 隔离模块，故障模块需返厂维修。
故障排查
无通信：检查 RS485 接线极性、终端电阻是否安装、模块地址是否冲突；
模块无供电：检查电源接线、保险丝，更换故障电源；
FAULT 灯常亮：模块内部故障，记录报警日志后返厂；
设备未被识别：检查现场设备是否支持 HART 协议、接线是否正确，通过软件重建扫描列表。
软件配置
驱动安装：从 MTL 官网下载对应驱动文件（DD/DTM），按软件手册完成安装；
通信设置：在 PC 端仪表管理软件中配置 RS485 波特率、模块地址，匹配硬件参数；
核心功能：
设备管理：添加 / 删除 HART 设备，配置设备参数；
诊断监控：实时监控设备状态，触发报警时记录日志；
校准维护：远程校准现场设备，优化阀门维护计划。
