Ambassador 系列（5760X-405 等型号）计数控制器
时间: 2026-03-11浏览次数：
Ambassador 系列（5760X-405 等型号）计数控制器
EATON Ambassador 系列（5760X-405 等型号）计数控制器
产品基础核心信息
核心定位与型号差异
设备类型：工业级可编程计数 / 批次 / 速率控制器，支持长度测量（英尺 / 英寸型号专属），可通过编程适配计数、计时、触发控制等多种工业需求；
型号区分：
型号后缀 供电类型 显示颜色 核心功能
405 DC/115VAC/230VAC 绿色 普通计数 + 速率计
415 DC/115VAC/230VAC 绿色 英尺 / 英寸长度控制（无速率计）
455 DC/115VAC/230VAC 红色 普通计数 + 速率计
465 DC/115VAC/230VAC 红色 英尺 / 英寸长度控制（无速率计）
核心优势：多功能集成（计数、批次、速率）、高灵活性（8 种计数模式、14 种输入功能）、强环境适应性（NEMA 4 防护）。
关键技术参数
供电与辅助输出：
供电类型 规格参数 保险丝要求
DC 10-15VDC，最大 300mA 1/2A 慢熔
115VAC ±15% 波动，50-60Hz，7W 1/8A 慢熔（美规）、60mA 慢熔（欧规）
230VAC ±15% 波动，50-60Hz，7W 1/16A 慢熔（美规）、125mA 慢熔（欧规）
辅助输出 12VDC±25%，最大 100mA -
计数与速率性能：
功能 规格
主计数器 6 位双向，预设 4 个（P1-P4），标度范围 0.00001-9.99999
累加器 8 位双向，与主计数器同步计数
批次计数器 6 位单向，1 个预设，主计数器循环时递增
速率计 1/Tau 算法，精度 ±0.015%，2 个报警设定点
计数频率 最高 16000Hz（正交 X4 模式），最低 40Hz（触点输入）
输入输出参数：
类型 规格
控制输入 4 个，灌电流模式，阻抗 4.7kΩ，高电平 3.7-24VDC，低电平 0-0.9VDC
计数输入 2 个（A/B），支持灌电流 / 拉电流，DC 电压 0.6-17VDC，AC 电压最大 17VAC
继电器输出 2 个 SPDT，250VAC/360VA，150VDC
固态输出 2 个 NPN 开路集电极，30VDC 最大，200mA 最大电流
通信参数：RS-485 接口，波特率 300-19200，数据格式 1 起始位 + 7 数据位 + 1 校验位 + 1 停止位，支持主机模式（响应指令）和打印机模式（主动输出）。
安全规范与安装流程
核心安全要求
操作禁忌：接线、拆卸前必须断开所有电源，禁止带电作业；信号线缆与动力线缆分开敷设，避免电磁干扰；
线缆要求：计数、控制及通信信号需使用屏蔽线缆，屏蔽层接设备公共端（端子 2/3/4）；
电源防护：AC 电源输入必须串联慢熔保险丝，避免过载损坏设备；DC 供电型号需注意正负极接线，防止反接。
安装与接线规范
机械安装：
面板开孔尺寸：68×68mm（±0.7mm），设备面板尺寸 75×75mm，最大面板厚度 12.7mm；
安装配件：含密封垫片、2 个安装夹、4 个螺丝，安装时确保垫片紧贴面板，螺丝不宜过紧（避免垫片变形）；
物理尺寸：设备本体 67×67×142mm，重量 0.54kg。

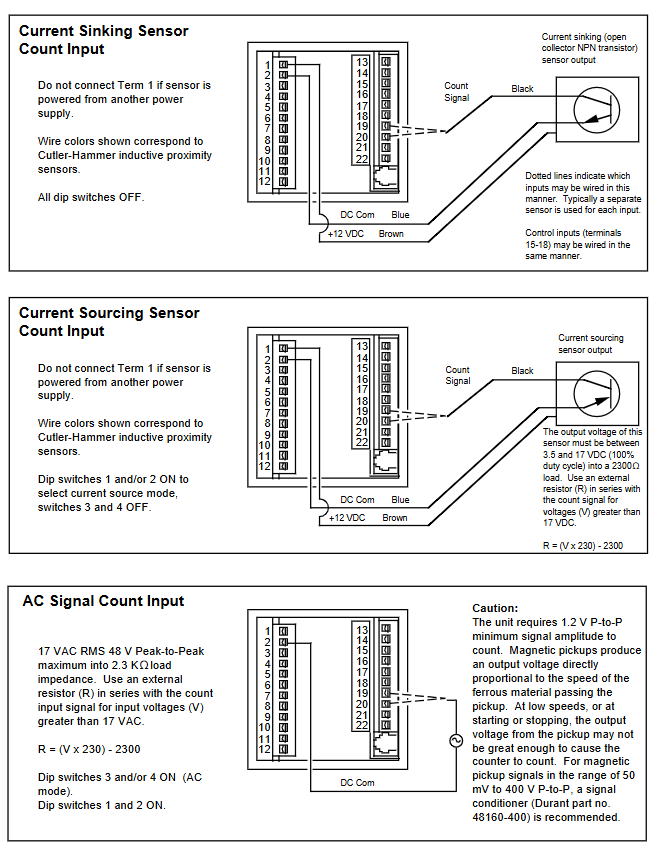

接线细节：
端子规格：22 个可插拔螺丝端子，支持 14-22AWG 实心 / 多股导线；
电源接线：AC 型号端子 11（火线）、12（零线），DC 型号端子 1（正极）、公共端（端子 2/3/4）；
DIP 开关配置：4 个开关位于设备底部，功能如下：
开关 1 开关 2 开关 3 开关 4 功能
OFF OFF OFF OFF 输入 A/B 均为灌电流，高阈值
ON - - - 输入 A 为拉电流
- ON - - 输入 B 为拉电流
- - ON - 输入 A 为低阈值（适配磁传感器）
- - - ON 输入 B 为低阈值（适配磁传感器）
布线原则：所有信号线缆尽可能短，避免与变频器、电机等强干扰设备近距离平行敷设。
编程配置核心流程
设备编程通过面板 8 个按键完成，核心菜单分 9 大模块，关键编程流程如下：
基础配置（Phase I）
计数模式选择（Program Count In）：8 种计数模式（如 A-B 加减、正交 X4 等），需匹配传感器类型（编码器 / 接近开关等）；

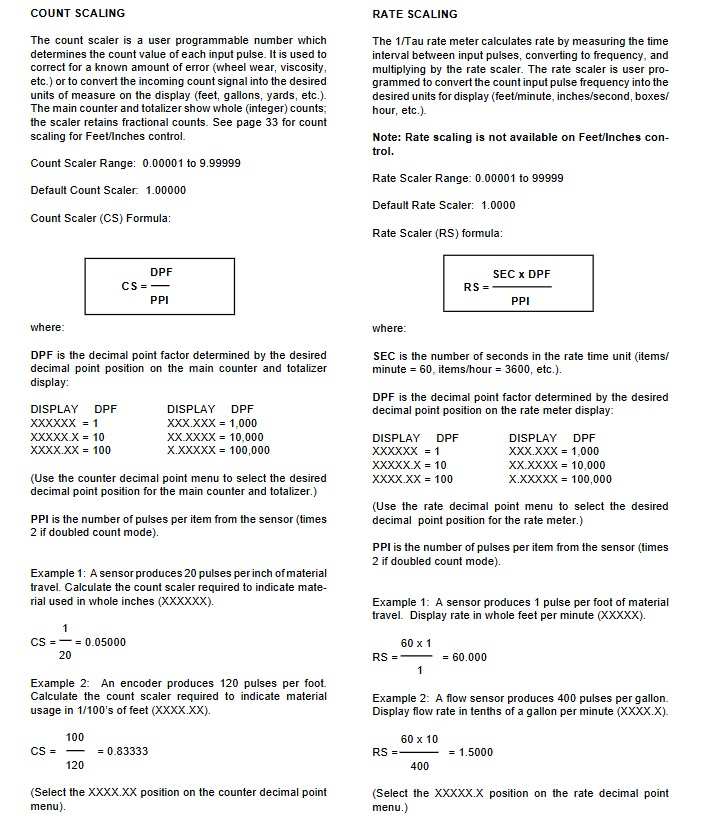

标度设置（Program Scalers）：
计数标度（C Scaler）：公式 CS=DPF/PPI（DPF 为小数点位因子，PPI 为每单位脉冲数）；
速率标度（R Scaler）：公式 RS=（SEC×DPF）/PPI（SEC 为时间单位秒数）；
预设与复位设置：主计数器预设数量（1-4 个）、复位模式（复位到零 / 最终预设）、自动循环功能（是否在预设处自动复位）。
输入输出配置（Phase II）
控制输入分配（Program Inputs）：4 个输入可分别配置为复位、输出控制、暂停计数、打印触发等 14 种功能；
输出模式配置（Program Out Mode）：
触发类型：计数触发（预设 / 复位事件）或速率触发（高于 / 低于设定点）；
输出逻辑：正常 / 反向模式，锁存 / 脉冲输出（脉冲时间 0.01-99.99s），支持延迟启动（0-99.99s）；
显示自定义（Program Display）：15 种运行屏幕（如主计数 + 预设、速率 + 报警点等）可设置显示 / 隐藏，支持编辑 8 字符单位文本（如 "COUNT"、"FEET"）。
串行通信配置（Program Ser Port/Ser Out）
端口设置：设备 ID（00-99，唯一标识）、波特率（默认 19200）、校验位（无 / 奇 / 偶）、传输延迟（2ms/100ms）；
传输模式：主机模式（响应外部指令）或打印机模式（按打印键 / 输入触发传输）；
传输列表：可选择传输主计数、批次、累加器、预设等 13 种数据项（SEND/SKIP）。
英尺 / 英寸型号专属配置
计数显示：主计数器分 4 位英尺 + 2 位英寸（固定小数点分隔），内部按英寸计数，范围 0000.00-9999.11；
预报警功能：预报警值（Pw）自动跟踪最终预设（Pf），间隔固定（如 Pf=250.00 时 Pw=240.00）；
限制功能：无速率计、无速率报警输出，部分显示屏幕不可用。
运行操作与维护
运行操作流程
开机自检：上电后自动执行 6 项内部测试（ROM/RAM/NOVRAM 等），故障时显示 "ERROR X"（X 为测试编号）；
面板操作：
屏幕切换：通过上下键切换 15 种运行屏幕，查看主计数、累加器、批次、速率等数据；
预设编辑：选中预设屏幕后按 SEL 键，闪烁 digit 通过加减键调整，ENT 键确认；
复位操作：按 RST/CLR 键（需先编程该键功能），可复位主计数 / 累加器 / 批次计数器；
数据传输：打印机模式下，按 PRNT 键或触发对应控制输入，可输出预设传输列表数据。
故障排查与维护
常见故障及解决方案：
故障现象 可能原因 解决方案
显示空白 电源接线错误 / 电压异常 检查电源端子电压，确认保险丝完好
不计数 标度设置错误 / DIP 开关配置不当 / 传感器故障 标度设为 1.00000 测试，检查 DIP 开关，用跳线测试端子 4 与 20（计数 +）
报错 "ERROR 3" 运行数据存储故障 按 RST 键重置所有计数 / 预设为零
报错 "ERROR 4" 程序配置存储故障 按 RST 键恢复出厂默认设置
日常维护：定期检查接线紧固性，清洁面板，避免腐蚀性清洁剂接触设备；
配件选型：可选 RS-485 转 RS-232 转换器、信号调理器、RC 浪涌抑制器、编码器等配件。
