EATON S801 + 系列软启动器
时间: 2026-03-11浏览次数：
EATON S801 + 系列软启动器
EATON S801 + 系列软启动器
基础信息与产品核心规格
产品定位与适用场景
设备类型：面板 / 外壳安装式三相感应电机软启动器，通过调节 SCR 导通时间控制电机端电压，实现平滑启动（机械 + 电气），启动后闭合内部接触器旁路 SCR 以提升效率；
适用领域：专为冷水机、泵、机床等工业设备设计，适用于启动转矩低于电机额定转矩的场景；
核心优势：具备多重电机保护功能，支持两种启动模式，适配宽范围电机功率需求。
核心硬件与型号划分

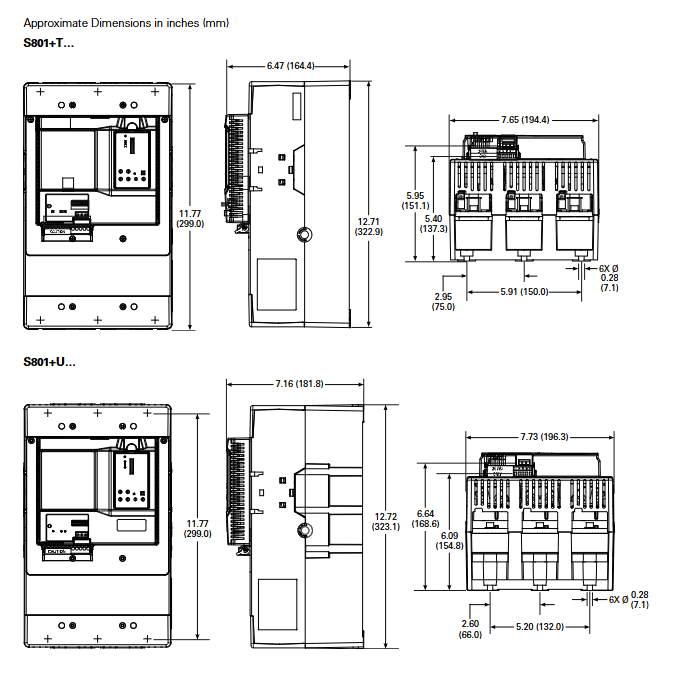

框架与额定参数：按 N/R/T/U/V 五大框架划分，核心参数如下表：
框架 额定电流范围（A） 重量（kg） 适用电机功率（kW/50Hz 400V） 螺栓数量 固定扭矩（Lb-in/Nm）
N 11-66 2.6 10-37 4 15/1.7
R 32-135 4.8 30-80 4 25/2.8
T 56-304 18.6 51-185 6 30/3.4
U 112-500 18.6 110-300 6 30/3.4
V 112-1000 41.4 110-525 8 50/5.6
核心配置：内置控制接口模块（CIM），支持参数配置与故障诊断；六组 SCR 全波功率桥，具备电子热过载保护、相序检测等功能；
控制电源：24 Vdc SELV/PELV，允许电压范围 18-30 Vdc，峰值耐受 35 Vdc（<100ms）；控制功耗 25W（稳态）、240W（冲击，150ms）。
环境与合规参数
环境适应性：操作温度 - 40℃~50℃，存储温度 - 50℃~70℃，湿度 0-95% 无凝露；海拔≤2000m（超海拔每 100m 降容 0.5%）；
合规标准：符合 UL 508、CSA 22.2-14-1995、IEC 60947-4-2、CCC GB14048，具备 CE 认证；
EMC 兼容性：抗静电放电（4kV 接触 / 8kV 空气）、抗电磁辐射（10V/m 80-1000MHz）。
安全规范与核心禁忌
人员与操作要求
资质要求：安装、操作、维护人员需为专业技术人员，熟悉高压安全操作规范；
核心禁忌：
禁止带电检修设备（含接线、参数调整），需先断开所有电源并验电；
禁止在输出侧加装隔离开关（除非配置停机联动机制），否则可能导致设备故障或人员危险；
控制端子仅允许接入 24 Vdc 电源，禁止接入 120 Vac（将永久损坏电路板）；
禁止在 Auto Reset 模式下未采取安全措施（可能导致故障清除后意外重启）。
核心安全风险与预防措施
潜在风险 预防措施
高压触电 操作时站在绝缘垫上，单手操作；设备接地良好，接地导线截面≥1.5mm²
SCR 过热 保证通风良好，避免频繁启动（遵循启动间隔要求）；确保启动后接触器正常旁路
数据丢失 参数配置后验证保存；避免在参数写入时断电
电机损坏 正确配置 FLA 与保护参数（如过载脱扣等级），禁止禁用关键保护功能
机械冲击 运输与安装时避免剧烈振动，重框架（如 V 框架）需用合适起重设备
安装流程与规范
安装前置条件
安装位置：控制柜 / 面板内，水平 / 垂直安装均可；SD 卡槽不可朝下（防卡片脱落）；
间距要求：通风间隙≥30mm，远离热源（如变压器）≥15cm；
安装面要求：面板厚度 2-5mm（N/R 框架）或 1.5/2mm（V 框架），平面度≤0.5mm。

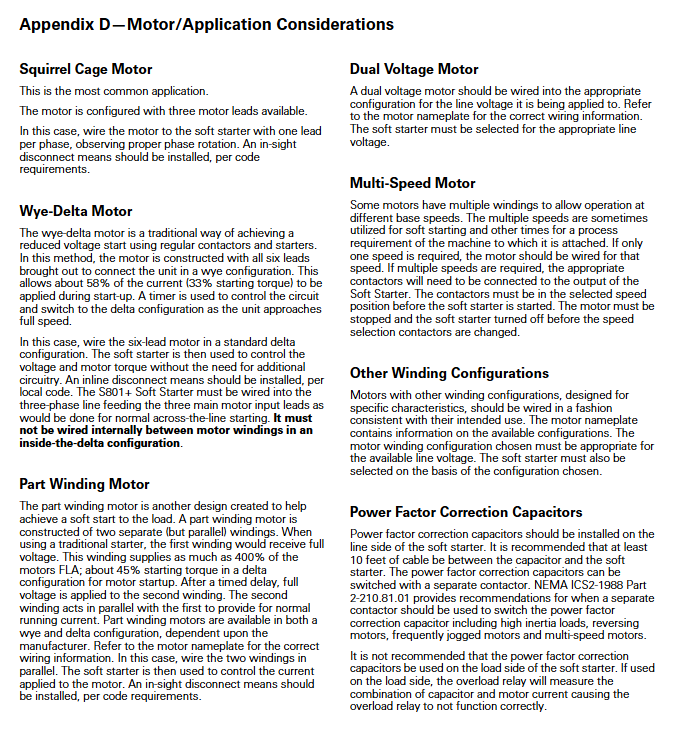

线缆与接线规范
动力线缆：
框架 导线规格（Cu 75℃） 接线扭矩（Lb-in/Nm） 端子类型
N 10-2 AWG 35-50/4.0-5.6 盒式端子
R 14-3/0 AWG 90-100/10.1-11.3 盒式端子
T/U 4/0-500 MCM 225-250/25.5-28.3 需配 EML 系列端子套件
V 4/0-500 MCM 225-250/25.5-28.3 需配 EML 系列端子套件
控制线缆：22-12 AWG（0.33-4.0mm²），接线扭矩 3.5 Lb-in（0.4 Nm）；24 Vdc 电源线需≥14 AWG（2.5mm²），避免压降；
接地规范：设备需接保护地，接地导线截面≥1.5mm²，长度≤350mm，拧紧扭矩 1.3 Nm；
相位要求：默认进线相序 ABC，若电机转向错误，可交换电机端或软启动器输出端两相（禁止交换输入端，可能触发相序故障）。
设备固定与密封
固定方式：依框架用 4-8 个螺栓固定（N/R 框架 4 个，T/U 框架 6 个，V 框架 8 个），螺栓等级≥5.8 级；
密封要求：安装时确保端子盖板与密封条完好，V 框架需按要求安装通风风扇（500 ft³/min）。
操作与配置
启动与控制方式
启动模式：
电压斜坡启动（默认）：从初始扭矩（0%-85%）逐步升压，启动时间 0.5-180s，电机达到同步转速后旁路 SCR；
电流限制启动：恒定电压控制，限制启动电流，适用于电网容量有限场景（不推荐风机 / 泵类变转矩负载）；
Kick Start 辅助功能：启动时输出 0-2s 转矩脉冲（0%-85%），用于克服静态摩擦或高惯性负载；
控制方式：
本地端子控制：通过端子 P（允许）、1（启动）、2（Jog）、4（复位）实现启停与故障复位；
CIM 配置：通过 CIM 设置 FLA、启动模式、保护参数，查看故障码。
核心参数配置
必设参数：
参数名称 配置范围 默认值 说明
电机 FLA 32%-100% 框架额定值 框架最小值 需匹配电机铭牌 FLA，确保过载保护生效
过载脱扣等级 5-30s 20s 对应电机过载耐受时间
启动时间 0.5-180s 20s 电压斜坡达到额定电压的时间
初始扭矩 0%-85% 45% 启动初始转矩占锁定转子转矩比例
复位模式 手动 / 自动 手动 自动模式可能导致故障清除后重启
保护参数（默认启用，可禁用）：过载、缺相、相序错误、堵转、SCR 过热、过电流、相位不平衡。
故障诊断与处理
故障码读取：长按 CIM 复位按钮或向端子 4 施加 24 Vdc，通过 LED 闪烁次数识别故障码（如 3 闪 + 2 闪 = 故障码 32）；
常见故障码及解决方案：
故障码 故障类型 解决方案
11 热过载 降低电机负载，检查 FLA 配置，等待冷却（3-9 分钟）
22 缺相 检查进线电源、熔断器、接线紧固性
14 相序错误 交换电机端或软启动器输出端两相
32 SCR 短路 / 缺相 断电测量 SCR 电阻（正常≈10kΩ，短路 < 5Ω），联系维修
12 电机堵转 清除负载障碍，增加启动时间或初始扭矩
维护与配件
日常维护
定期检查：接线紧固性、通风孔清洁度、接触器状态（无异常噪音）；
周期验证：保护参数有效性、启动曲线合理性、故障记录清零；
注意事项：过载故障后需等待冷却时间（1 次故障 3 分钟，2 次 6 分钟，3 次 9 分钟），断电无法重置冷却计时器。
配件选型
端子套件：T/U 框架用 EML22-26，V 框架用 EML28-33；
安装配件：安装板（EMM13 系列）、振动板（EMM14 系列）、IP20 防护套件（SS-IP20 系列）；
替换零件：CIM 模块（EMA71）、控制线缆连接器（EMA75）。
存储与处置
存储与运输
存储条件：温度 - 50℃~70℃，湿度 0-95% 无凝露，避免腐蚀环境与剧烈振动；
运输要求：使用原厂包装，重框架需用气垫运输，防止设备损坏。
处置规范
设备含电子元件（SCR、电路板）与金属部件，需按当地环保法规分类回收；
禁止随意丢弃，可联系伊顿或授权经销商处理报废设备。
