EATON 9000X AF 系列（SVX9000/SPX9000）变频器
EATON 9000X AF 系列（SVX9000/SPX9000）变频器
基础信息与产品核心规格
产品定位与适用场景
设备类型：工业级电压源型变频器，通过 IGBT 逆变器将三相交流电转换为可调频调压的交流电，实现电机平滑调速，支持感应电机和永磁同步电机（PM 电机）控制；
核心差异：SVX9000 仅支持 V/f 控制和开环矢量控制，SPX9000 额外支持闭环矢量控制（需编码器反馈）；
适用领域：专为泵、风机、机床等工业设备设计，适用于恒转矩、变转矩负载，可实现节能运行和精准调速。
核心硬件与型号划分

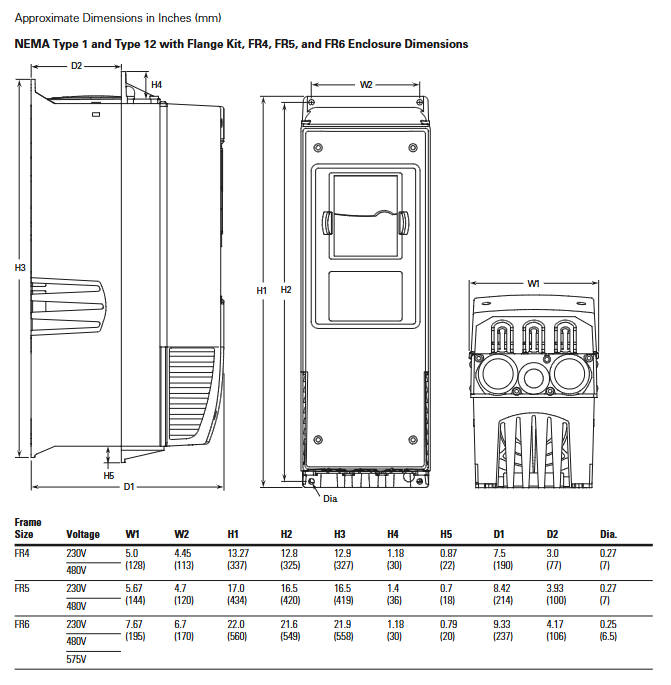

框架与额定参数：按 FR4-FR14 框架划分，核心参数如下表（节选关键规格）：
框架 输入电压 额定功率范围（hp） 额定电流（IH/A） 防护等级 重量（kg） 固定扭矩（Nm）
FR4 208-240V 3/4-3 3.7-11 IP21/IP54 5 0.6
FR6 380-500V 1-30 2.2-46 IP21/IP54 18.5 4
FR9 525-690V 100-200 100-208 IP21/IP54 146 40/22
FR14 380-500V 1200-2200 1600-2700 开放式 - -
核心配置：内置 AC 电抗器（平滑输入电流）、DC 母线电容（稳定直流电压）、IGBT 逆变器桥；控制单元含 5 个扩展槽位，标配 A9 I/O 板和 A2 继电器板；
控制电源：内置 24Vdc 辅助电源（±15%，最大 250mA），支持外部备份供电。
关键技术参数
电气特性：
项目 规格
输入电压范围 208-240V±10%/–15%、380-500V±10%/–15%、525-690V±10%/–15%
输入频率 50/60Hz（45-66Hz 兼容）
输出电压 0 - 输入电压
输出频率 0-320Hz（标准），频率分辨率 0.01Hz
过载能力 1.5× 额定电流，1 分钟 / 10 分钟周期
启动电流 200% 额定电流，持续 2 秒
开关频率 1-16kHz（小功率）、1-6kHz（大功率），参数可调
环境适应性：操作温度 - 10℃~50℃（高过载时 40℃），存储温度 - 40℃~70℃，湿度 0-95% 无凝露；海拔≤1000m 满负载，超海拔每 100m 降容 1%，最高 3000m；
EMC 合规：符合 EN 61800-3 标准，发射等级满足 Class H，抗干扰能力达标。
安全规范与核心禁忌
人员与操作要求
资质要求：安装、操作、维护人员需经专业培训，熟悉高压安全操作规范；
核心禁忌：
禁止带电开盖或接线，内部电容断电后仍可能存电，需等待至少 5 分钟放电；
控制端子仅允许接入 24Vdc 电源，禁止接入 120Vac（将永久损坏电路板）；
输出侧加装隔离开关时，必须配置停机联动机制，否则可能导致设备故障；
故障复位前需移除外部启动信号，避免意外重启引发安全事故。
核心安全风险与预防措施
潜在风险 预防措施
高压触电 操作时站在绝缘垫上，单手操作；设备接地良好，接地导线截面≥1.5mm²
电容放电 断电后等待 5 分钟，确认指示灯熄灭后再开盖；禁止短接 DC 母线电容
静电损坏 触摸设备前释放静电；避免接触接口引脚和电路板敏感部件
电机损坏 正确配置电机铭牌参数和保护参数，禁止禁用关键保护功能
绝缘失效 安装前检查电机 / 电缆绝缘电阻＞1MΩ，测量电压不超过 1000V
安装与接线规范
安装前置条件
安装位置：控制柜内或墙面安装，水平 / 垂直均可；通风间隙≥30mm，远离热源（如变压器）≥15cm；
安装面要求：面板厚度 2-5mm（FR4-FR6）或 1.5-2mm（FR10+），平面度≤0.5mm，非易燃且无剧烈振动；
冷却要求：按框架满足最小散热风量（如 FR4 需 41cfm，FR9 需 765cfm），避免散热片堵塞。
线缆与接线规范
动力线缆：
线缆类型 规格要求
材质 75℃及以上铜导线，禁止铝导线（除非配专用端子）
截面 按框架选型（如 FR4 用 14-2AWG，FR9 用 300kcmil）
长度 电机线缆最长 300m（1-2hp 230V 机型最长 100m）
间距 与信号线缆最小间距 0.3m（≤50m）或 1m（≤200m），交叉布线需 90°
控制线缆：20-14AWG 屏蔽线，屏蔽层单端接地；接线扭矩 0.25-0.5Nm（M2.6/M3 螺丝）；
接地规范：设备保护地需可靠连接，接地导线截面≥1.5mm²，长度≤350mm；
特殊接口：
CAN 总线：特性阻抗 120Ω，总线两端需接终端电阻；
Ethernet：CAT5e/6 屏蔽双绞线，最长 100m；
编码器（闭环控制）：需匹配 OPTA4/OPTA5 扩展卡，脉冲数参数可配置。
设备固定与绝缘检查
固定方式：按框架用 4-8 个螺栓固定（FR4 用 4 个，FR14 用 12 个），螺栓等级≥5.8 级；
绝缘检查（安装后必做）：
电机电缆：断开电机和变频器，测量相间及相对地绝缘电阻＞1MΩ；
输入电缆：断开电网和变频器，测量相间及相对地绝缘电阻＞1MΩ；
电机绕组：断开电缆，测量各绕组绝缘电阻＞1MΩ，测量电压≥电机额定电压且≤1000V。
操作与调试
菜单系统与操作逻辑
主菜单结构：8 大主菜单（M1-M8），核心功能如下：
主菜单 核心功能
M1 参数 电机参数、控制模式、保护参数等配置
M2 按键控制 键盘频率设定、电机转向选择
M3 主动故障 显示当前激活故障（最多 10 个）
M4 故障历史 存储 30 条故障记录，含故障时间和运行数据
M5 系统 语言、应用选择、参数备份 / 恢复、密码保护
M6 扩展板 扩展卡参数配置与状态监控
M7 监控 实时显示输出频率、电机电流、母线电压等（0.3 秒更新）
M8 操作模式 快速查看关键运行参数，支持频率设定
操作器件：带背光 LCD 显示屏（4 行 20 字符），9 个功能按键（启动 / 停止 / 复位 / 方向键等），支持本地 / 远程控制切换。
启动调试流程
核心步骤：
初始上电：自动进入 Startup Wizard，选择语言和应用类型（标准 / 泵 / 风机等）；
参数录入：录入电机铭牌参数（额定电压、频率、电流、转速、功率因数）；
无负载测试：断开电机负载，测试变频器输出频率跟随指令，验证 I/O 控制逻辑；
ID 运行（电机参数识别）：
开环模式：电机无负载，变频器自动识别定子电阻、电感等参数，优化 V/f 曲线；
闭环模式（仅 SPX）：需连接编码器，识别电机转子位置和动态参数；
负载测试：连接负载，验证加速 / 减速曲线、转矩响应、保护功能有效性。
核心参数配置
必设参数（电机相关）：
参数组 关键参数 配置范围 默认值
基础参数 电机额定电压 0-690V -
基础参数 电机额定频率 1-320Hz 50/60Hz
基础参数 电机额定电流 0.1 - 额定电流 -
电机控制 控制模式 V/f/ 开环矢量 / 闭环矢量 V/f
斜坡设置 加速时间 0.1-3000s 20s
斜坡设置 减速时间 0.1-3000s 20s
保护参数（默认启用）：过流、过压、欠压、接地故障、电机过载、电机堵转、缺相保护、IGBT 过热保护。
故障排查与维护
故障分类与核心故障码
故障等级：4 级故障，对应不同响应策略：
故障类型 定义 响应方式
A（报警） 异常运行状态 不停机，显示 30 秒
F（故障） 严重异常 立即停机，需手动复位
AR（自动重启故障） 可恢复异常 自动复位并重启，失败则转为 FT
FT（故障跳闸） 重启失败 停机，需手动复位和故障处理
常见故障码及解决方案：
故障码 故障类型 可能原因 解决方案
F1 过流 电机短路、电缆短路、负载突变 检查电机 / 电缆绝缘，降低负载突变率
F2 过压 减速时间过短、电网电压波动 延长减速时间，加装制动电阻，检查电网
F3 接地故障 电机 / 电缆绝缘损坏 测量绝缘电阻，更换故障部件
F14 变频器过热 散热片堵塞、风扇故障、环境温度过高 清洁散热片，更换风扇，改善通风
F15 电机堵转 负载卡死、堵转参数设置不当 清除负载障碍，调整堵转保护参数
日常维护与配件
定期维护：
清洁：每月清洁散热片和通风孔，避免灰尘堆积；
检查：每季度检查接线紧固性、端子无过热变色、风扇运行正常；
验证：每半年验证保护参数有效性，测试故障响应功能；
配件选型：
配件类型 核心型号 功能
接口扩展卡 OPTA9 6DI/2AI/1AO/1DO，标准配置
通信卡 OPTC3（PROFIBUS）、OPTC7（DeviceNet） 支持工业总线通信
制动电阻 内置 / 外置 吸收减速时的再生电能，避免过压
远程键盘 OPTRMT-KIT-9000X 远程安装键盘，含 10ft 电缆
存储与处置
存储与运输
存储条件：温度 - 40℃~70℃，湿度 0-95% 无凝露，避免腐蚀环境和剧烈振动；
运输要求：使用原厂包装，重框架（如 FR9+）需用气垫运输，防止设备损坏。
处置规范
设备含 IGBT、电容、锂电池（辅助电源）等电子部件，需按当地环保法规分类回收；
包装材料（纸板、PE 薄膜）可分类回收，禁止随意丢弃。
