EATON XV-303/XV-313 系列多点触控显示器
EATON XV-303/XV-313 系列多点触控显示器
基础信息与产品核心规格
产品定位与适用场景
设备类型：可作为独立 HMI 监控设备或集成 HMI/PLC 控制设备；
适用领域：专为机械和系统制造设计，用于设备的可视化、操作与控制，其他用途需经制造商确认；
核心差异：XV-303 为前置安装（嵌入控制面板正面），XV-313 为后置安装（与面板表面齐平）。
核心硬件与型号划分
显示系统：
尺寸 分辨率 可视区域 对比度 亮度
7.0" 1024×600 153.6×90.0mm 850:1 400 cd/m²
10.1" 1024×600 222.72×125.28mm 500:1 400 cd/m²
15.6" 1366×768 344.23×193.54mm 500:1 400 cd/m²
共性：电容式多点触控（PCT），防眩光钢化玻璃，LED 背光（寿命 50,000 小时，软件可调光）；
硬件配置：800 MHz ARM Cortex-A9 处理器，512 MB RAM，1GB SLC 闪存，128kB 非易失性存储，支持 SD/SDHC 卡扩展（SDA 2.0 规格）；内置 3V 锂电池（BR-2330/GNU），断电时钟备份寿命10 年（25℃下）；
型号划分：按 “安装方式 + 尺寸 + 接口 + 版本 + 软件” 组合，核心型号示例如下：
安装方式 尺寸 接口配置 软件套餐 型号示例
前置（XV-303） 7.0" 1 个 Ethernet 可视化软件 XV-303-70-B00-A00-2B
前置（XV-303） 10.1" 2 个 Ethernet 可视化 + PLC 软件 XV-303-10-C00-A00-2C
后置（XV-313） 7.0" 1 个 Ethernet 可视化 + PLC 软件 XV-313-70-B00-A00-2C
后置（XV-313） 10.1" 2 个 Ethernet 可视化 + PLC 软件 XV-313-10-C00-A11-2C
关键技术参数
供电：24 VDC SELV/PELV，允许电压范围 18.0-31.2 VDC（含纹波），短时（<100ms）可承受 35 VDC；最大功耗 21.6 W（15.6" 型号），持续电流 0.6-0.9 A；
防护等级：前板IP65（防溅水防尘），背板 IP20；
物理尺寸与重量：
型号系列 尺寸 重量 安装切口（示例）
XV-303（前置） 7.0" 0.74 kg 196×135mm
XV-303（前置） 10.1" 1.13 kg 269×174mm
XV-303（前置） 15.6" 3.25 kg 401.7×254.9mm
XV-313（后置） 7.0" 0.8 kg 182.7×126.8mm
XV-313（后置） 10.1" 1.21 kg 255.7×165.8mm
环境适应性：操作温度 0-50℃，存储 / 运输温度 - 20-60℃，湿度 10-95% 无凝露；海拔最高 2000 m。
安全规范与核心禁忌
人员与操作要求
资质要求：安装、操作、维护人员需为专业电工，符合 EN 50110-1/-2（VDE 0105 part 100）标准；
手册使用：必须使用完整最新手册，禁止仅用单页操作（避免遗漏安全信息）；
禁止使用：不可用于人员或设备保护的安全功能，仅可用于常规控制与可视化。
核心安全风险与预防措施
潜在风险 预防措施
爆炸风险（易爆环境 / 锂电池） 仅用于非易爆环境或 ATEX Zone 22；锂电池禁止不当处置，设备需专业回收
触电风险（开盖） 禁止自行开盖，内部含带电部件
静电损坏（电子元件） 触摸设备前先接地释放静电；避免接触接口引脚等敏感部件
数据丢失（SD 卡 / 内存） 仅断电插拔 SD 卡；减少写操作（存储介质写循环有限）；关闭前确认无写操作
冷凝短路（温度波动） 冷凝时禁止通电；温度变化后需静置至室温再启动
触摸屏损坏（尖锐物） 仅用手指或专用触控笔操作；避免腐蚀性清洁剂
杂散电流火灾 需平行铺设等电位联结导体（截面为线缆屏蔽层数倍）
环境与安装限制
避免直接阳光照射（UV 会导致塑料脆化）；
信号线缆与电源线不可同槽敷设，需分开布线；
设备需安装在防火外壳内（UL 认证要求）。
安装流程与规范
安装前置条件
安装位置：控制柜 / 控制面板内，可横装 / 竖装；SD 卡槽不可朝下（防卡片脱落）；
间距要求：通风间隙≥30mm，远离热源（如变压器）≥15cm；
安装面要求：XV-303 需 2-5mm 厚面板，XV-313 需 1.5mm（A00 版）或 2mm（A11 版）厚面板，平面度≤0.5mm。
线缆与接线规范
线缆共性要求：所有接口需用屏蔽线缆，屏蔽层与连接器外壳低阻抗连接（确保 EMC 合规）；
接口 - specific 要求：
接口 线缆规格 最大长度 终端电阻
CAN 特性阻抗 120Ω，电容 < 60pF/m 5000m（10 Kbit/s） 120Ω（总线两端）
RS-485 特性阻抗 120Ω，环路电阻 < 110Ω/km 1200m（9600 Kbit/s） 120Ω（总线两端）
Ethernet 屏蔽双绞线（STP），CAT5e/6 100m 无
RS-232 屏蔽线缆 30m（9600 Kbit/s） 无
接地规范：功能接地导线截面≥1.5mm²，长度≤350mm，需连接至设备接地螺钉（拧紧扭矩 1.3 Nm）。
设备固定与密封
XV-303（前置安装）：用 6/10/12 个支架（依尺寸）从面板背面固定，支架拧紧扭矩≤0.1 Nm；安装前需在设备凹槽内放置密封条（接头朝下，无扭曲），确保 IP65 防护；
XV-313（后置安装）：在面板上焊接 M4×12 螺柱，用垫圈和螺母固定设备，确保无间隙；

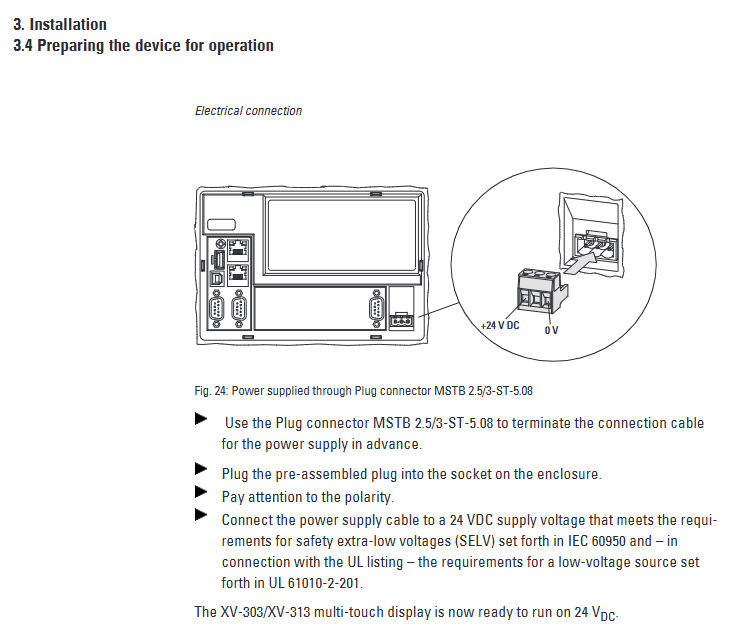

电源接线：使用配套 MSTB 2.5/3-ST-5.08 插头，导线截面 0.75-2.5mm²，剥线长度 7mm，拧紧扭矩 0.6-0.8 Nm。
操作与维护
启动与关闭
启动流程：断电插入含软件的 SD 卡→连接 24 VDC 电源→通电自动 boot→安装可视化（GALILEO）/PLC（XSoft CoDeSys 3）软件→完成系统配置；
关闭流程：确认无 SD 卡写操作→断开电源；无独立开关，避免频繁开关（延长背光寿命）。
日常维护
触摸屏保养：用干净软湿布清洁，顽固污渍可少量清洁剂喷于布上（禁止直接喷设备）；响应异常时需按 Linux 系统手册校准；
电池维护：内置锂电池免维护，寿命约 10 年，不可更换；
维修限制：设备故障仅可联系制造商或授权中心，禁止自行开盖维修。
常见故障排查
故障现象 可能原因 解决方案
设备无法启动 无 24 VDC 供电 / SD 卡未插入 检查电源线缆→插入含软件的 SD 卡→确认供电电压在 18.0-31.2 VDC
触摸屏无响应 接地不良 / 未校准 / 被禁用 检查功能接地（截面≥1.5mm²，长度≤350mm）→重新校准→启用触摸屏功能
显示黑屏 背光被禁用 / 背光故障 在可视化软件中开启背光→联系维修
数据传输异常 线缆未屏蔽 / 终端电阻缺失 更换屏蔽线缆→在 CAN/RS-485 总线两端添加 120Ω 终端电阻
存储、运输与处置
存储与运输
存储条件：温度 - 20-60℃，湿度 10-95% 无凝露，避免 UV 直射和剧烈振动；
运输要求：使用原厂包装，到货后检查设备是否有运输损坏，保留包装以便后续运输。
处置规范
设备含锂电池（BR-2330/GNU） 和电子元件，需按当地环保法规专业处置，或返回制造商 / 销售部门；
包装材料（纸板、PE 薄膜）可分类回收。
合规与认证
设备符合多项国际标准，核心认证如下：
安全标准：UL 61010-2-201、IEC/EN 60950；
EMC 标准：2004/108/EEC、IEC/EN 61000 系列；
防爆标准：ATEX 94/9/EC（Zone 22，Category 3D）；
船级社认证：7.0"/10.1" 型号获 DNV GL 认证（DNVGL-CG-0339），适用于船舶环境。
