EATON XV200微型面板操作说明
EATON XV200微型面板操作说明
基础信息与产品规格
核心定位与适用场景
设备类型：可作为独立 HMI 设备或集成 HMI/PLC 设备；
适用领域：专为机械和系统制造设计，用于设备的可视化、操作与控制，其他用途需经制造商确认；
产品别名：XV200 与 MK2 为同一产品的不同名称，型号参数完全一致。
型号版本划分设备按 “显示类型 + 接口组合” 分为 6 类，核心差异如下表：
型号（XV200 系列） 型号（MK2 系列） 显示类型 核心接口（非电气隔离）
XV-232-57BAS MK2-232-57BAS 单色 RS232
XV-230-57MPN MK2-230-57MPN 单色 Profibus
XV-230-57CNN MK2-230-57CNN 单色 CAN
XV-252-57MPN MK2-252-57MPN 彩色 RS232 + Profibus
XV-252-57CNN MK2-252-57CNN 彩色 RS232 + CAN
关键技术参数
显示系统：5.7 英寸 QVGA（320×240 像素），可视区域 115×86mm；单色屏支持 256 灰度，彩色屏支持 256 色；背光为 1×CCFL，寿命50,000 小时，软件可调亮度（100%/80%）；
触摸传感器：4 线电阻式，玻璃 + 聚酯薄膜材质，出厂已校准；
系统配置：32 位 RISC 处理器（200MHz），32MB DRAM，1.5MB 可用 FLASH，100 字节可用 NVRAM；支持 Type I CF 卡（存储操作系统、程序和数据）；内置 CR2032 锂电池（190mA/h），断电后时钟备份寿命10 年；
供电要求：24 VDC SELV（安全特低电压），允许电压范围 18.0-31.2 VDC（含纹波），短时（<100ms）可承受 35 VDC；最大功耗 8W，持续电流 0.35A，启动冲击电流 2.0A/2s；自带反接保护和免维护保险丝，无电位隔离；
防护与物理尺寸：前板防护等级IP65，背板 IP20；尺寸 212（宽）×156（高）×55（深）mm，安装切口 198×142mm（±1mm），重量约0.7kg。
安全规范与禁忌
人员与操作要求
资质要求：安装、操作、维护人员需经专业培训，熟悉手册及相关安全法规；
手册使用：必须使用完整手册，禁止仅用单页操作（避免遗漏安全信息）；
禁止使用：不可用于人员或设备保护的安全功能，仅可用于常规控制与可视化。
核心安全 hazards 与预防措施
潜在 hazards 预防措施
爆炸风险（易爆环境） 仅用于非易爆环境或 ATEX Zone 22 区域；避免设备受剧烈撞击；插拔插头前断电
触电风险（开盖） 禁止自行开盖，内部含带电部件
静电损坏（电子元件） 触摸设备前先接地释放静电；避免接触接口引脚等敏感部件
数据丢失（CF 卡） 仅断电插拔 CF 卡；启用卡槽锁定机制；避免频繁写操作（CF 卡写循环有限）
冷凝短路（温度波动） 设备冷凝时禁止通电；温度变化后需静置至室温再启动
触摸屏损坏（尖锐物） 仅用手指或专用触控笔操作；戴手套需清洁无尖锐颗粒
环境限制
避免直接阳光照射（UV 会导致塑料脆化，缩短寿命）；
禁止使用腐蚀性 / 研磨性清洁剂，避免液体进入设备。
安装流程与规范
安装前置条件
环境要求：操作温度 0-50℃，存储 / 运输温度 - 20-60℃；湿度 10-95% 无凝露；
安装位置：控制柜 / 控制面板内，可水平 / 垂直安装；通风间隙≥3cm，远离热源（如变压器）≥15cm；
安装面要求：厚度 2-5mm，平面度≤0.5mm，表面粗糙度 Rz≤120。
线缆与接线规范
线缆要求：所有总线接口需用屏蔽线缆，屏蔽层与连接器外壳低阻抗连接（确保 EMC 合规）；
接口特殊要求：
CAN 接口：线缆特性阻抗 120Ω，最大长度 5000m（10 Kbit/s 时），总线两端需接 120Ω 终端电阻；
Profibus 接口：线缆特性阻抗 150Ω，最大长度 1200m（≤93.75 Kbit/s 时），总线两端需接终端电阻；
Ethernet 接口：用屏蔽双绞线（STP），设备间用交叉线，接交换机用直通线，最大长度 100m；需隔离互联网或用防火墙保护；
共性要求：所有总线站点的GND 端子必须互联，避免电位差损坏设备。
设备固定与密封
安装步骤：准备 198×142mm（±1mm）切口→凹槽内安装密封条（接头朝下，无扭曲）→从正面嵌入设备→用 8 个带螺纹销的支架固定；
扭矩要求：支架螺纹销最大拧紧扭矩0.1 Nm，避免过度紧固损坏设备；
IP65 要求：需按 8 个支架全安装（左 / 右 / 上 / 下各 2 个），4 个支架安装不满足 IP65 防护。
操作与维护
启动与关闭
启动流程：断电插入含操作系统的 CF 卡→锁定卡槽→通电 boot→按手册完成系统设置（如时间、亮度）→安装应用程序；
关闭流程：确认无 CF 卡写操作→断电；避免频繁开关（低温下会缩短背光寿命），优先调低亮度而非关机。
日常维护
触摸屏清洁：用干净软湿布擦拭，顽固污渍可少量清洁剂喷于布上（禁止直接喷设备）；
触摸屏校准：出厂已校准，响应异常时需按《MN05010007Z-EN》手册重新校准；
电池维护：内置 CR2032 锂电池不可更换，寿命约 10 年；
维修限制：设备故障仅可联系制造商或授权中心，禁止自行开盖维修。

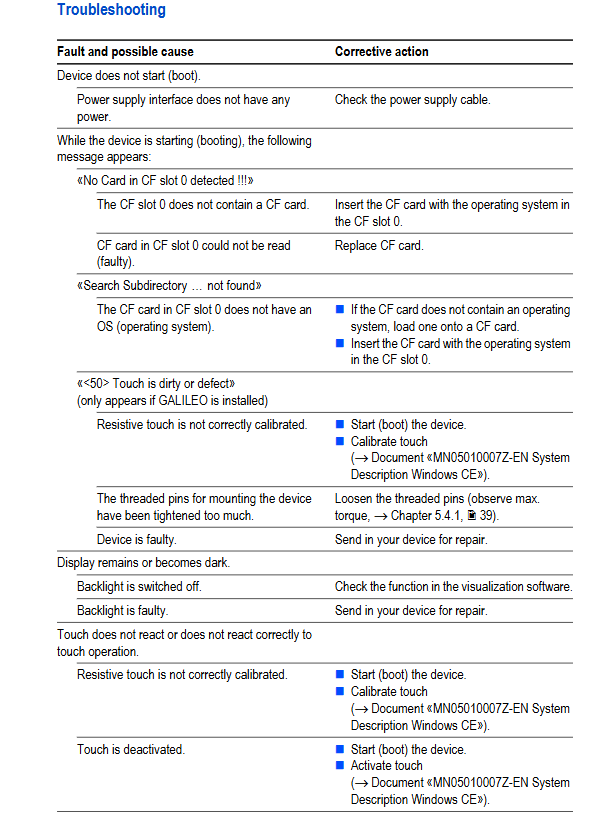

常见故障排查
故障现象 可能原因 解决方案
设备无法启动 电源未接通 / CF 卡未插入 / CF 卡无操作系统 检查电源线缆→插入含 OS 的 CF 卡→更换故障 CF 卡
触摸屏无响应 未校准 / 被物体遮挡 / 安装过紧 重新校准→移除遮挡物→松动支架螺纹销
显示黑屏 背光关闭 / 背光故障 检查可视化软件背光设置→联系维修
启动时提示 “无 CF 卡” CF 卡未插入或接触不良 断电重新插入 CF 卡并锁定
存储、运输与处置
存储与运输
存储条件：满足温度 - 20~60℃、湿度 10-95% 无凝露，避免重压和剧烈振动；
运输要求：使用原厂包装，到货后检查设备是否有运输损坏。
处置规范
设备含锂电池（CR2032） 和含汞冷阴极管（<5mg），需按国家相关法规处置，不可随意丢弃；
外壳材质为无卤 ABS-PC，包装为纸板和 PE 薄膜，可分类回收。
合规与标准
设备符合多项国际标准，核心包括：
安全标准：UL 60950、IEC/EN 60950；
EMC 标准：2004/108/EC、IEC/EN 61000 系列；
防爆标准：ATEX 94/9/EC（Zone 22，Category 3D）；
产品标准：EN 50178、IEC/EN 61131-2。
