EATON CG-Controller 控制器
时间: 2026-03-11浏览次数：
EATON CG-Controller 控制器
EATON CG-Controller 控制器
基础规范与合规要求
适用与定位：CG-Controller 为应急照明系统的专用监控 / 控制器，单台可管控最多 32 套同类型 CG 2000 或 ZB-S 系统，属于建筑 / 企业安全设备，仅允许专业人员操作，非授权操作可能导致照明系统失效引发安全事故。
合规标准：产品符合VDE 0108/10.89、DIN/VDE 0805/11.93、IEC 950标准，按DIN EN ISO 9001研发 / 生产 / 测试，符合欧盟 EMC 指令（89/336/EEC）和低电压指令（73/23/EEC），带 CE 认证。
核心安全要求
设备必须在无损坏、无故障状态下运行；
所有操作需断开系统电源，区分正常 / 应急模式供电；
投运前需按安装说明完成应急照明系统测试；
遵守所在国安全规范和事故预防要求，故障需立即上报并整改。
核心技术参数
控制器的关键技术参数为硬性运行指标，无特殊说明不得偏离，具体如下表：
项目 具体参数
供电电压 230 V AC±10% 或 24 V DC
最大功耗 230V：80mA；24V：450mA
报警触点 1×UM，24V 0.5A，自由可编程
通信接口 LON FTT 10A 接口卡，CG-S BUS 总线
显示模块 4×20 字符带背光字母数字 LCD
安全 / 防护等级 安全等级 II，IP 65
工作环境 温度：-5℃ ~ +40℃；湿度：0-95%（无凝露）
接线端子 最大适配2.5mm²导线
物理规格 重量：约 1.8kg；尺寸：184×240×112mm（长 × 宽 × 深）
安装与初始设置
安装流程简单，支持两种固定方式，完成接线后需做基础参数配置，核心步骤：
装配方式：①按图纸钻孔固定，螺丝仅需手指拧紧；②可直接安装在35mm DIN 导轨上。
电气连接
电源接线：按图完成 230V AC/N/PE 或 24V DC 接线，配备可自由编程的浮动触点；
总线接线：应急照明系统的 BUS 总线必须接控制器A (2) B (2) 端子，每个输入含 4 个端子。
初始必做设置
电源开启后，首先设置当前时间和日期，并通过 Menu/ENTER 键确认；
进入Menu→Setup Device→Find device autom完成应急照明设备的自动注册；
校准所有系统时钟，确保日志记录时间准确。
操作核心：按键、显示与状态 / 故障优先级
控制器通过物理按键 + LCD 显示屏 + LED 指示灯完成所有操作与状态可视化，操作逻辑清晰，状态 / 故障按优先级显示：
按键定义：核心按键为 Menu、ENTER、上下（/）、左右（/）键，各键兼具多重功能，如 Menu 键可返回主屏 / 上一级菜单，ENTER 键可确认 / 打开子菜单，上下键可选择菜单 / 调节数值。
双显示系统

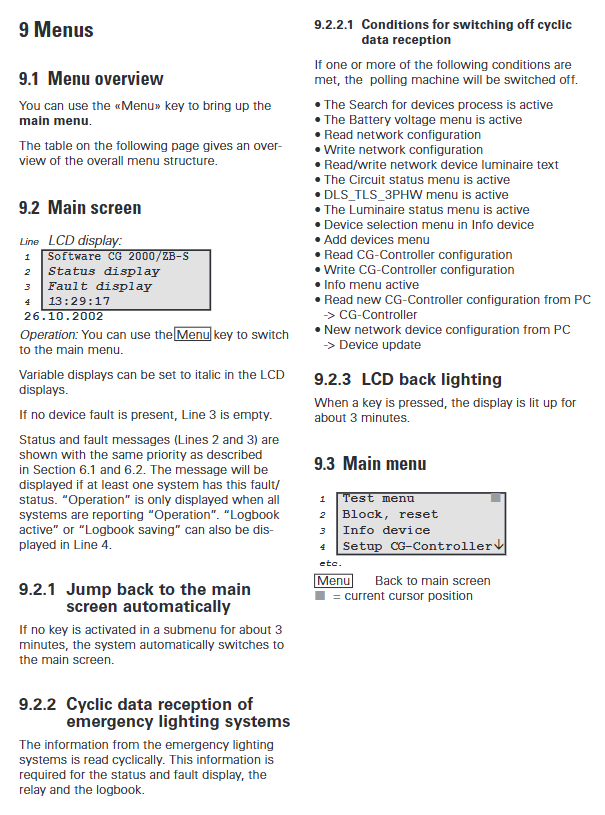

LCD 显示屏：4 行显示，分别为软件版本、状态、故障、时间日期；3 分钟无按键操作自动返回主屏，按键触发后背光点亮 3 分钟；
LED 指示灯（前置面板）：绿色 = 正常运行、黄色 = 测试模式、红色 = 故障状态，单灯亮代表对应状态生效。
状态显示优先级（从高到低）：DT 运行＞FT 运行＞闭锁＞电池运行＞UV-A 市电故障＞深度放电保护＞手动复位＞DLS/TLS 故障，高优先级状态会覆盖低优先级，消失后恢复原状态。
故障显示优先级（从高到低）：设备通信故障＞设备市电故障＞UV S3/S4 市电故障＞UV RS485 市电故障＞总和故障＞传输故障＞电池故障＞转换器故障＞充电 / 隔离故障＞灯具故障＞最小时长故障。
总和故障：定义为同时出现≥2 类故障，含电池中断、充电模块故障、通信故障、灯具故障等 8 类故障类型，单独故障不触发总和故障。
核心菜单功能
控制器的所有操作通过主菜单→子菜单层级完成，主菜单含 Test、Block/reset、Info device、Setup CG-Controller、Setup device、Memory Card 六大核心模块，各模块功能如下：
«Test» 菜单：核心为应急照明系统测试，支持功能测试（FT）和时长测试（DT），可启动单设备 / 所有设备的 FT/DT，也可取消正在运行的 DT 测试，测试通过 ENTER 键确认启动。
«Block/reset» 菜单：①Block all/Release all：一键闭锁 / 释放所有设备，选中即立即执行；②Manual reset：市电故障后手动复位设备，逐台完成，无待复位设备时自动退出菜单。

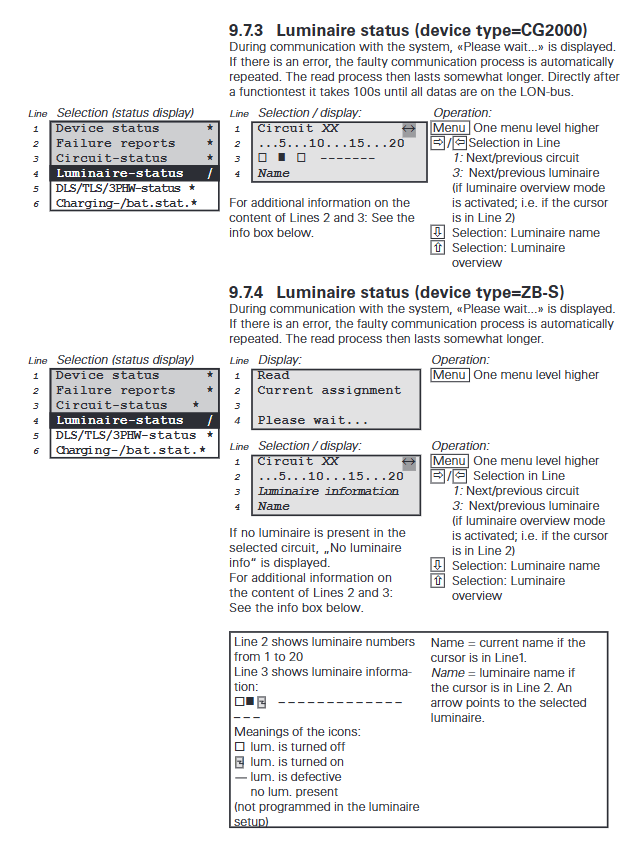

«Info device» 菜单：系统状态监控核心，支持查看 CG 2000/ZB-S 两类设备的设备状态、故障信息、电路状态、灯具状态、DLS/TLS/3PhW 状态、充电 / 电池状态，带故障的项会标注 *，最多显示 4 类状态 / 故障。
«Setup CG-Controller» 菜单：控制器本地配置，核心功能包括语言选择（德 / 英）、时间日期设置（支持夏令时 / 标准时切换）、FT/DT 测试周期设置（FT 默认 7 天，DT 默认 12 个月）、继电器可编程设置（默认联动深度放电保护 / 总和故障）、密码管理（6 位密码，可激活 / 关闭）、网络模式（默认主模式，支持观察者模式）。
测试周期安全功能：设置的 FT/DT 时间会同步至所有设备，且设备会自动保存测试时间 + 1 小时，若控制器故障，设备会按此备用时间自动执行测试。
«Setup device» 菜单：设备管理，①Find devices autom：自动查找设备（会删除现有设备记录）；②Adding/deleting manually：手动增删 CG 2000/ZB-S 设备，需输入唯一设备地址和 NID；③Synchronising clocks：手动 / 自动同步所有设备时钟，8 类场景触发自动同步（如自动查设备、改控制器时间、启动测试等）。
«Memory Card» 菜单：SD 卡管理核心，支持日志查看 / 删除、控制器配置保存 / 加载、设备配置 / 文本的 SD 卡读写、全设备数据备份至 SD 卡，无 SD 卡时日志存储于控制器 EPROM，SD 卡存储的日志可查看详细故障信息。
SD 卡管理与 PC 软件联动
SD 卡为控制器的核心存储与配置传输介质，同时支持与 PC 软件联动完成批量配置，核心内容：
SD 卡存储文件：固定命名格式，核心文件包括configcg.dat（控制器配置）、logbook.dat（运行日志），以及设备配置文件（CG 2000：configxx.dat；ZB-S：zbscfgxx.dat）、设备文本文件（CG 2000：textexx.dat；ZB-S：zbstxtxx.dat），xx 为设备地址（01-32）。
SD 卡核心操作：①保存 / 加载控制器配置；②读取 / 写入单设备的配置 / 文本；③全设备数据（配置 + 文本）批量备份至 SD 卡；④查看 / 删除日志，日志删除后不可恢复。
PC 软件联动：PC 端生成控制器 / 设备配置文件，存入 SD 卡后插入控制器，控制器自动读取新配置并完成设备查找，可批量将配置 / 文本传输至标记的待更新设备，支持传输过程的取消 / 终止。
故障处理与日志记录
故障处理：故障通过 LCD 按优先级显示，总和故障可进入 «Info device» 菜单查看具体故障类型；继电器可联动故障报警，触发时间随管控设备数量增加而延长（因需完成一轮状态轮询）。
日志记录：系统自动记录所有运行、测试、故障事件，默认存储于 SD 卡，无 SD 卡时存于 EPROM；日志可通过 LCD 查看详细信息（含时间、设备、故障类型），也可通过 SD 卡导出至 PC，日志删除为不可逆操作。
