EATON KD、HKD、KDC、CKD、CHKD 型 K 框架塑壳断路器安装说明书
时间: 2026-03-11浏览次数：
EATON KD、HKD、KDC、CKD、CHKD 型 K 框架塑壳断路器安装说明书
Eaton K系列Digitrip OPTIM断路器：安装、配置与测试全面指南
产品概述与技术规范
1.1 适用型号与额定值
K系列OPTIM断路器包括以下型号：
KD / HKD / KDC：标准型与高分断型，适用于600 Vac系统
CKD / CHKD：100%额定连续电流型，适用于高负载连续运行场景
额定电流范围：125A、250A、400A（通过额定插头调整）
1.2 符合标准
UL 489： molded case circuit breaker 标准
IEC 157-1：低压断路器国际标准
NEC Article 230-95：接地故障保护系统安装测试要求
1.3 100%额定应用说明
CKD与CHKD型号可在以下条件下实现100%连续额定运行：
使用90°C绝缘导线
配合AL9CU端子
安装于最小尺寸为24"高 × 15"宽 × 6"深的标准柜体中（无需通风）
安装前准备与安全警告
⚠️ 重要安全提示
在安装或维护设备前，必须确认设备已断电，并遵守当地安全法规。Eaton对因误用或错误安装造成的损失不承担任何责任。
2.1 开箱检查
核对铭牌数据与系统要求是否匹配
检查运输过程中是否有物理损坏
确认附件包（端子、额定插头、安装螺钉等）齐全
机械安装步骤
3.1 拆卸外壳
确保断路器处于“脱扣”或“OFF”位置
拆下盖板螺钉，取下前盖
3.2 安装额定插头与内部附件
额定插头必须与脱扣单元匹配（见表2-2）
内部附件（如辅助开关、报警开关）建议在安装前安装
3.3 安装端子

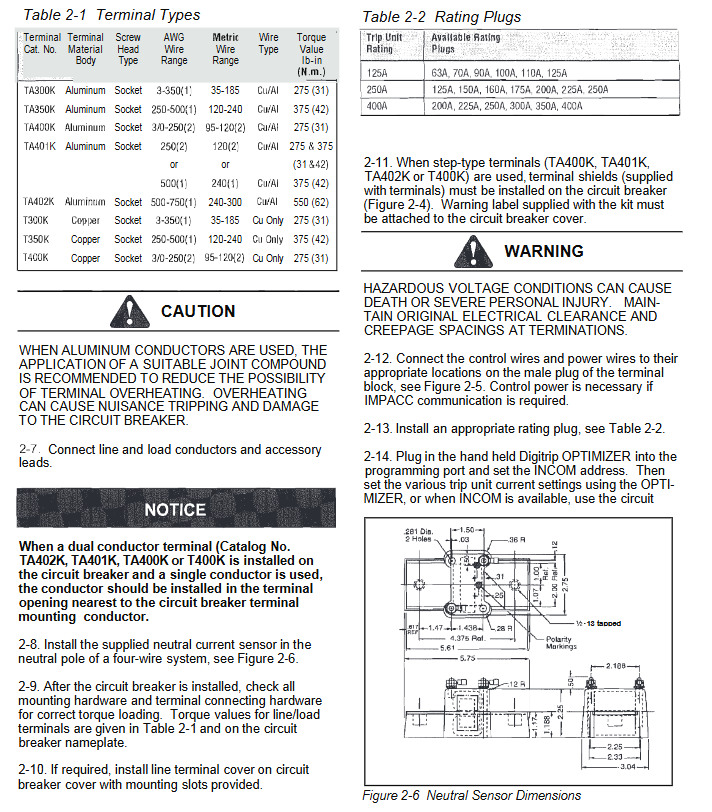

根据导线类型选择铝制或铜制端子（见表2-1）
使用7/32英寸套筒扳手，扭矩设定为6–8 lb-ft（8–11 N·m）
3.4 安装断路器本体
根据图2-2钻孔图进行底板开孔
使用M4或M5螺钉固定，扭矩不超过28 lb-in（3 N·m）
电气接线与控制端子定义
4.1 主回路接线
线缆与负载端接线必须按照端子扭矩表执行
若使用铝导线，建议使用专用接头化合物以防止过热
4.2 控制端子定义（图2-5）
OPTIM脱扣单元支持多种功能接口，端子定义如下（部分）：
端子号 信号名称 功能描述
1 GF Alarm 接地故障报警
2 Zone OUT 区域联锁输出
3 Zone IN 区域联锁输入
6 +24 Vdc 控制电源正极
7/8 NS / NS* 中性点传感器输入
15–19 Bell/Aux 报警与辅助开关
⚠️ 注意：+24 Vdc电源极性不得接反，否则会损坏电子保护功能。
脱扣单元配置与通信设置
5.1 额定插头选型
脱扣单元额定值 可用额定插头
125A 63A, 70A, 90A, 100A, 110A, 125A
250A 125A, 150A, 160A, 175A, 200A, 225A, 250A
400A 200A, 225A, 250A, 300A, 350A, 400A
5.2 参数设置方式
使用手持编程器 Digitrip OPTIMIZER
或通过 INCOM通信模块 与 IMPACC软件 进行远程设置

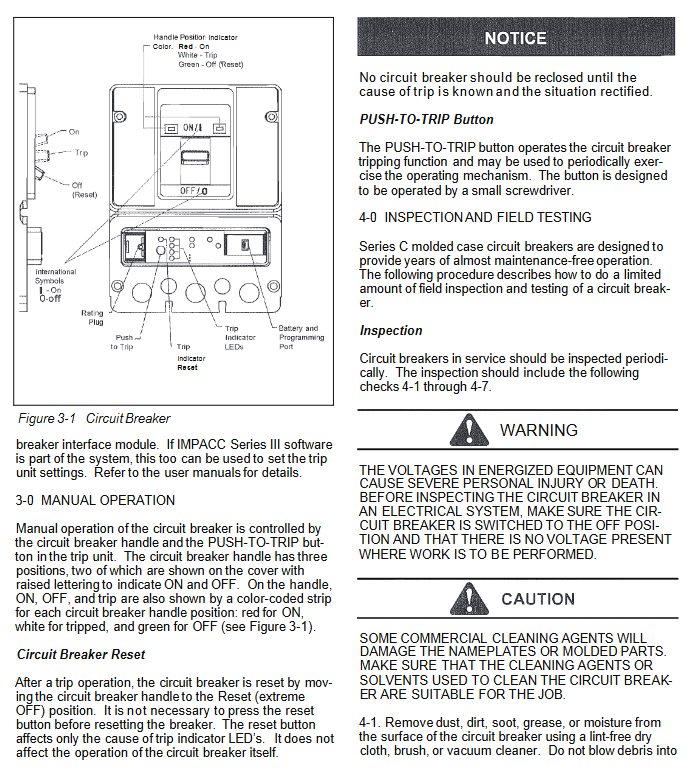

手动操作与复位
6.1 手柄位置指示
红色：ON
白色：TRIP
绿色：OFF
6.2 复位操作
将手柄推向“Reset”位置（OFF极限位）即可复位
复位按钮仅用于清除LED故障指示，不影响机械复位
6.3 PUSH-TO-TRIP功能
使用小螺丝刀按下脱扣单元上的测试按钮，可模拟故障脱扣
建议定期操作以验证机构灵活性
现场检查与维护
7.1 定期检查项目
清洁表面灰尘（使用无绒布或吸尘器）
手动开关数次，检查机构是否灵活
检查端子有无变色、熔化或腐蚀迹象
检查外壳有无裂纹或变色
7.2 接地故障系统性能测试（NEC 230-95(C)要求）
所有接地故障保护系统在首次安装时必须进行性能测试，并填写测试记录（图4-1）。
测试1：单相通电测试（应脱扣）
在一相中通入125%接地故障设定值的电流
断路器应在1秒内脱扣，报警指示动作
测试2：四线系统中性点返回测试（不应脱扣）
电流通过一相，经中性点传感器返回
断路器不应脱扣，报警不应动作
测试3：三线系统两相通电测试（不应脱扣）
电流通过任意两相
断路器不应脱扣，报警不应动作
⚠️ 注意：所有测试完成后，必须恢复原始接线状态。
