EATON XV-303/XV-313系列工业多点触控 HMI 显示器
时间: 2026-03-10浏览次数：
EATON XV-303/XV-313系列工业多点触控 HMI 显示器
EATON XV-303/XV-313系列工业多点触控 HMI 显示器
产品核心定位与型号区分
核心定位：专为工业环境设计的人机交互终端，用于机器 / 系统的监控、操作与控制，支持 PLC 功能扩展，适配控制柜集成、船舶设备等场景，需由具备资质的电工安装维护；
型号差异：
安装方式：XV-303（前装式）、XV-313（后装式，分 A00/A11 版本，适配 1.5/2mm 面板）；
显示尺寸：7.0”（1024×600）、10.1”（1024×600）、15.6”（1366×768）；
接口配置：B00（单以太网）、C00（双以太网）；
功能套餐：2B（仅可视化软件）、2C（可视化 + PLC 功能）；
合规认证：通过 UL 61010-2-201、CE、DNV GL 船级社认证，符合 ATEX Zone 22 防爆标准，电磁兼容符合 IEC/EN 61000 系列规范。
核心硬件与技术参数
（一）显示与触控系统
参数类别 规格详情
显示类型 彩色 TFT 宽屏，防眩光钢化玻璃
分辨率 7.0”/10.1”：1024×600（WSVGA）；15.6”：1366×768（WXGA）
色彩与亮度 1670 万色（24 位色深），亮度 400cd/m²
对比度 7.0” 款 850:1；10.1”/15.6” 款 500:1
背光与寿命 LED 可调光，25℃下寿命 50000 小时
触控技术 投射式电容触控（PCT），多点触控，支持手势操作
（二）核心硬件配置
硬件模块 具体参数
处理器 800MHz ARM Cortex-A9
内存组合 512MB RAM + 1GB SLC 闪存 + 128KB 非易失性存储
存储拓展 SD/SDHC 卡槽（支持 SDA 2.0 规范，需使用原装配件）
实时时钟 内置锂电池（Panasonic BR-2330/GNU，3V），断电备份 10 年（25℃）
冷却方式 无风扇被动散热，自然对流
防护等级 正面 IP65（防尘防水），背面 IP20
物理重量 7.0” 款 0.74-0.8kg；10.1” 款 1.13-1.21kg；15.6” 款 3.25kg
（三）电源与环境参数
类别 关键参数
供电电压 24VDC SELV/PELV，允许范围 19.2-30V（有效值）、18-31.2V（带纹波）
电压耐受 35V DC（持续＜100ms），电压跌落耐受≤10ms（24V）、≤5ms（19.2V）
功耗范围 7.0”/10.1” 款最大 18W；15.6” 款最大 21.6W
工作温度 0~50℃，15.6” 款倾斜＞10° 时≤45℃
存储温度 -20~60℃
湿度与气压 10-95% RH（无冷凝），工作气压 795-1080hPa（≤2000m 海拔）
抗干扰性能 符合 IEC/EN 61000-6-2（抗干扰）、IEC/EN 61000-6-4（发射干扰）
接口配置与通信能力
（一）标准接口规格
接口类型 数量 核心参数
以太网 1（C00 型号可加至 2） RJ-45，10/100Mbps，CAT5e/6 线缆，带 2 个状态 LED
USB 主机 1 USB 2.0，A 型接口，500mA 供电，最大线缆长度 5m
USB 设备 1 USB 2.0，B 型接口，用于维护与编程
RS-232（COM1） 1 9 针 SUB-D 接口，无隔离，最大波特率 115200Bit/s（2.5m）
RS-485（COM2） 1 9 针 SUB-D 接口，无隔离，阻抗 120Ω，最大传输 1200m
CAN（CAN1） 1 9 针 SUB-D 接口，无隔离，支持 CANopen/J1939，最大线缆 5000m（10kBit/s）
（二）通信特性补充
RS-232 线缆长度与波特率对应：2.5m（115200Bit/s）、30m（9600Bit/s）；
RS-485 支持 32 个从设备，需在总线两端接 120Ω 终端电阻；
CAN 总线支持 32 个节点，波特率 10kBit/s（5000m）~1000kBit/s（25m）。
安装规范与要求
（一）安装条件
面板要求：
前装（XV-303）：面板厚度 2-5mm，平面度≤0.5mm，粗糙度 Rz≤120μm；
后装（XV-313）：A00 版本适配 1.5mm±0.1mm 面板，A11 版本适配 2mm±0.1mm 面板；
安装空间：设备周围需预留≥30mm 通风间隙，避免遮挡散热；
安装角度：正常工作倾斜≤45°（15.6” 款≤10°，超角度时工作温度≤45℃）；

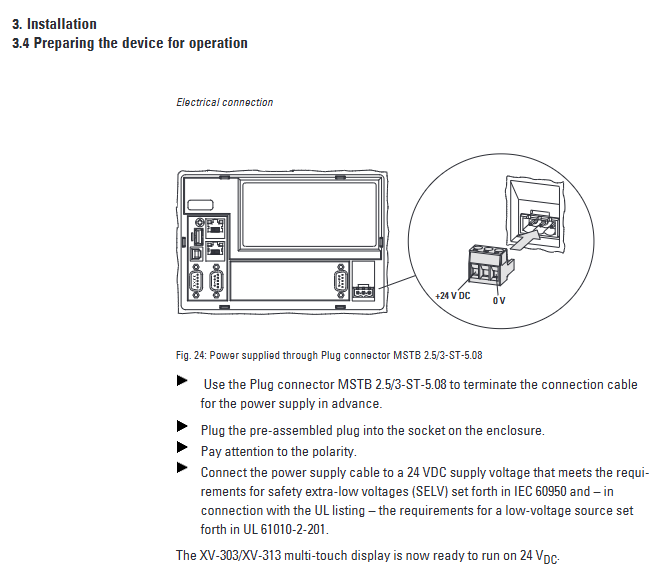

接地要求：功能接地导体截面≥1.5mm²，长度≤350mm，紧固扭矩 1.3Nm。
（二）典型开孔尺寸（mm）
型号 显示尺寸 开孔宽度 × 高度
XV-303-70 7.0” 183×122
XV-303-10 10.1” 255.5×160.5
XV-303-15 15.6” 387×238.5
XV-313-70 7.0” 182.7×126.8
XV-313-10 10.1” 255.7×165.8
软件功能与可选配置
基础系统：嵌入式 Linux 操作系统，无预装可视化 / PLC 软件，需单独安装授权套餐；
可选功能套餐：
2B 套餐：GALILEO 可视化软件运行授权；
2C 套餐：GALILEO 可视化 + XSoft CoDeSys 3 PLC 功能授权；
操作特性：支持横竖屏安装，触控响应精准，可通过软件校准，亮度可调（延长背光寿命）；
扩展兼容：兼容伊顿 XN300 模块化 I/O 系统，支持与多种 PLC 通信集成。
维护与故障排查
（一）日常维护
清洁要求：使用干净软湿布擦拭触控屏，禁用尖锐物体、溶剂或腐蚀性清洁剂；
触控校准：触控响应异常时，通过 Linux 系统工具或可视化软件进行校准；
电池维护：内置锂电池为 RTC 备份供电，寿命 10 年（25℃），无需用户更换；
存储管理：SD 卡需在设备断电时插拔，避免写入时断电导致数据丢失。
（二）常见故障处理
故障现象 可能原因 解决措施
设备无法启动 无 24V 供电或极性接反 检查供电线路与极性，确保电压在 19.2-30V
触控无响应 功能接地未接或接触不良 重新连接接地导体，确保截面≥1.5mm²、长度≤350mm
显示黑屏 背光未激活 通过系统设置或可视化软件开启背光
通信失败 线缆未屏蔽或接线错误 使用屏蔽线缆，按手册核对接口引脚定义
运输与处置
运输存储：需使用原装包装，避免剧烈振动与冲击，存储环境需干燥、无 UV 照射；
冷凝处理：设备从低温环境移入高温环境时，需静置至适应环境温度后再开机；
废弃处置：按当地环保法规处理，内置锂电池需单独回收，禁止随意丢弃。
