EATON Series 8/9（VISA8/VISA9）真空灭弧室
时间: 2026-03-10浏览次数：
EATON Series 8/9（VISA8/VISA9）真空灭弧室
EATON Series 8/9（VISA8/VISA9）真空灭弧室
产品核心定位与技术优势
核心定位：作为高压开关设备的核心灭弧部件，专为电路通断、过载保护、短路故障切断设计，适配中低压至中高压（12kV~72.5kV）配电系统，是替代 SF6 气体灭弧的环保解决方案；
技术原理：利用真空环境（气压＜10⁻⁴Pa）实现电弧快速熄灭，电弧能量低、灭弧时间短，无温室气体或有毒气体排放，符合全球环保趋势；
核心优势
环保安全：无 SF6 等有害气体，噪音低、无飞弧，触点无氧化腐蚀（真空环境隔绝大气）；
高可靠性：硬触点材料减少粘连风险，固体绝缘提升外部介电性能，接触电阻＜8μΩ~25μΩ（依型号）；
灵活适配：模块化设计，同电压等级下不同电流 / 开断能力产品尺寸统一，支持 “即插即用” 升级；
供应稳定：北美 + 中国双制造基地，避免单一产地供应风险。
产品系列与核心参数
（一）系列分类与电压适配
产品系列 电压等级 适配标准 核心应用
VISA8 12/15/17.5/24kV GB/IEC/IEEE/DL 中低压断路器、RMU、负荷开关
VISA9 36/38/40.5/72.5kV GB/IEC/IEEE/DL 中高压断路器、铁路断路器、重合器
专用系列 12/24/27.5/38kV 场景定制标准 接触器、分接开关、新能源电站
（二）关键电气参数（典型值）
参数类别 取值范围 说明
额定电压（Ur） 12kV~72.5kV 涵盖中低压至中高压全范围
额定电流（Ir） 400A~3150A 接触器款最低 400A，断路器款最高 3150A
额定短路开断电流（Isc） 4kA~50kA 接触器款最低 4kA，高压断路器款最高 50kA
额定短时耐受电流（Ik） 4kA~50kA 耐受时间 3s~4s（依标准）
额定峰值耐受电流（Ip） 15kA~128kA 对应短路电流峰值，保障设备抗冲击能力
接触电阻（Rc） ＜8μΩ~25μΩ 镀银电极款（S 型）电阻更低，导电性能更优
（三）机械与寿命参数
参数类别 取值范围 代表型号示例
接触行程 5.5mm~19mm 接触器款 5.5mm，高压款 19mm
分闸速度 0.6m/s~2.0m/s 接触器款 0.6m/s，重合器款 2.0m/s
合闸速度 0.3m/s~1.6m/s 接触器款 0.3m/s，高压款 1.6m/s
机械寿命 1 万次～100 万次 铁路款 1 万次，接触器款 100 万次
电寿命 2.5 万次～25 万次 负荷开关款 2.5 万次，断路器款 25 万次
存储寿命 20 年 原包装、干燥清洁环境下保存
产品系列详细分类
（一）主力系列核心型号
VISA8 系列（中低压）
12/15/17.5kV 款：额定电流 630A~3150A，短路开断电流 20kA~50kA，代表型号 WL-41143（1250A/25kA）、WL-41177（3150A/50kA）；
24kV 款：额定电流 1250A~3150A，短路开断电流 25kA~40kA，代表型号 WL-41243（1250A/25kA）、WL-41267（3150A/40kA）；
VISA9 系列（中高压）
36/38kV 款：额定电流 630A~2500A，短路开断电流 16kA~31.5kA，代表型号 WL-41333A（1250A/20kA）、WL-41356A（2500A/31.5kA）；
40.5kV 款：额定电流 1250A~3150A，短路开断电流 20kA~40kA，代表型号 WL-41433（1250A/20kA）、WL-41467（3150A/40kA）；
72.5kV 款：高压旗舰款，适配变电站等核心设备，短路开断电流达 50kA。
（二）场景专用系列
专用类型 电压等级 核心参数特点 代表型号

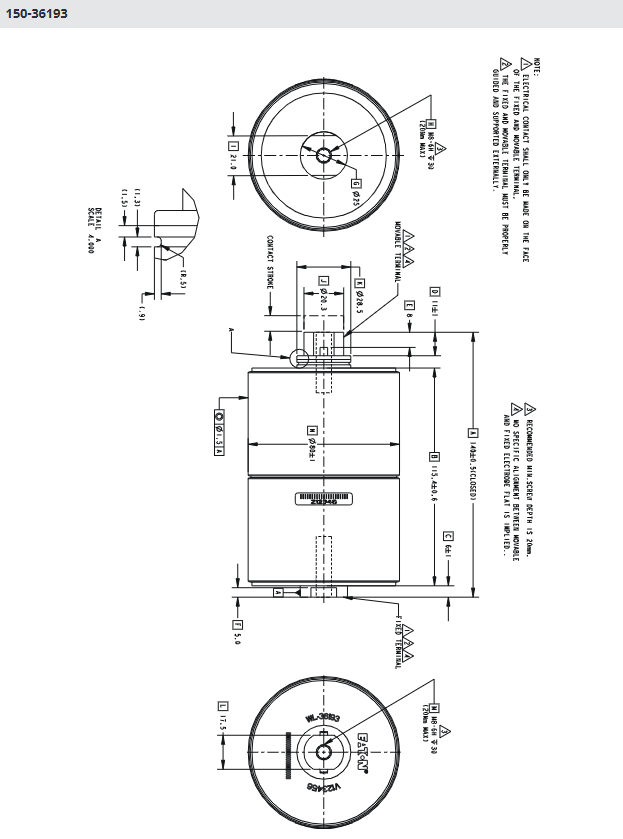

RMU 专用 12/17.5/24kV 体积紧凑，额定电流 630A~1250A WL-41907、WL-36193A
LBS 专用 12/24/36kV 分闸速度快（1.0m/s~1.6m/s），支持负荷电流切断 WL-41090、WL-41093
接触器专用 12kV 机械寿命长（100 万次），额定电流 400A WL-41909
重合器专用 15.5/27/38kV 支持 E2 级重合闸，电寿命 25 万次 WL-39352、WL-42322A
铁路专用 27.5kV 抗振动冲击，额定电流 2500A WL-41949WE
关键设计与结构特性
触点设计：提供 4 种触点类型，适配不同电流等级与开断需求
平面对接式：适配中低电流场景，结构简单可靠；
横向磁场（TMF）：分散电弧，减少触点烧蚀，适配中等电流；
轴向磁场（AMF）：线圈式 / 马蹄形，电弧扩散均匀，适配大电流（＞2000A）；
绝缘配置：支持多场景绝缘需求，可选空气绝缘、EPU/SF6 绝缘、硅橡胶涂层（E 型）、电极镀银（S 型），介电耐压达 75kV~215kV（峰值）；
机械结构：预压缩设计（无需额外机械压缩），防扭转衬套保障同心度，接触行程精度 ±0.5mm，反弹量≤2mm，确保灭弧可靠性。
生产与质量保障
制造与供应：采用北美 + 中国双制造基地布局，实现区域化供应，缩短交付周期，降低供应链风险；
质量控制
全流程测试：每台产品出厂前需通过介电耐压测试、真空密封性测试，关键参数 100% 检验；
追溯体系：采用序列号全程追溯，可追踪原材料批次、生产操作员、测试数据；
可靠性验证：全球超 300 万台在网运行，运行案例覆盖电力、工业、交通等多领域，平均无故障时间（MTBF）超 10 万小时；
标准合规：符合 GB 1984、IEC 62271-100、IEEE C37.60、DL/T 402 等国内外标准，通过 UL、CE、CB 等认证。
应用领域与适配场景
电力系统：中低压配电网络、变电站断路器 / 负荷开关、配网重合器，保障电网稳定运行；
工业场景：工业企业高压配电、数据中心 UPS 电源配套、新能源电站（光伏 / 风电）汇流箱；
交通领域：铁路机车牵引供电系统、城市轨道交通配电设备；
市政与基建：市政基础设施配电、商业综合体供电保障、医院 / 机场等关键场所电源保护。
