EATON MP-3000 先进电机保护继电器
时间: 2026-03-10浏览次数：
EATON MP-3000 先进电机保护继电器
EATON MP-3000 先进电机保护继电器
产品基础定位与核心优势
核心定位：基于微处理器的多功能电机保护继电器，适用于中低压配电系统中的三相感应 / 同步电机，可集成保护、监测、控制、计量功能，广泛应用于泵类、风机、输送机等工业设备；
替代特性：与 IQ 1000 II 安装开孔兼容、端子配置相似，可直接 retrofit 替换，仅需注意端子 6 功能变更（原 REMOTE COMMON 改为 DISCRETE SOURCE）；
核心优势
功能全面：覆盖 10 + 电机保护场景，支持 RTD 温度扩展和多协议通信；
高可靠性：电压跌落耐受 13 个 60Hz 周期，抗干扰达 IEC 61000-4 系列标准；
灵活适配：支持固定 / 抽屉式安装，1A/5A CT 可选，兼容多种通信协议；
易用性强：前面板直观操作，支持远程编程与数据导出，日志记录便于故障溯源。
核心硬件与技术参数
（一）关键电气参数
类别 具体参数
电源配置 额定 120/240VAC，允许波动范围 19.2-30V；频率 47-63Hz（50/60Hz 兼容）
电流测量 精度：相电流 ±1%（0~In）、接地电流 ±1.5%（0~55% In）；CT 变比 10-4000:1
离散输入 2 路可编程，120VAC 激励，隔离电压 1500VDC
输出触点 4 路 Form C，瞬时通断 30A（0.25 秒），连续通断 5A（120/240VAC）
模拟输出 4-20mA，精度 ±1%，负载≤1kΩ
通信能力 波特率 1200-38400bps，INCOM 协议最大传输 10000 英尺
（二）扩展模块规格

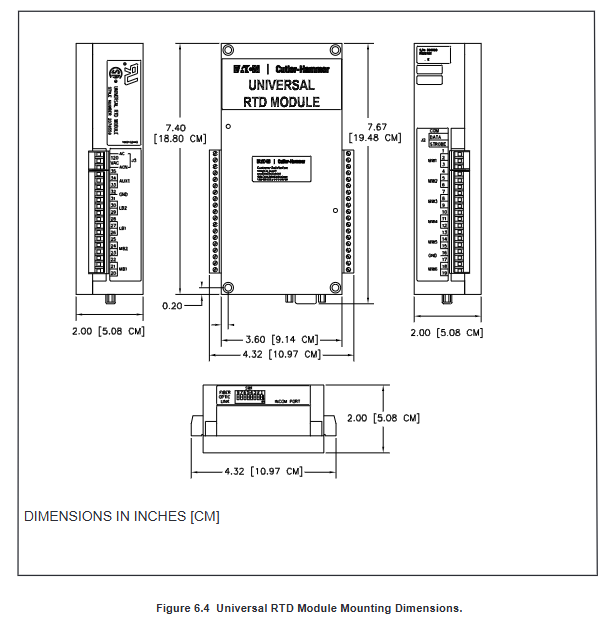

URTD 模块：支持 11 路 RTD 输入（10Ω 铜 / 100Ω 镍 / 120Ω 镍 / 100Ω 铂），可监测绕组、轴承温度，通信方式支持光纤（最大 121.9m）或 3 线电缆（最大 152m）；
PONI 通信模块：提供 INCOM/Modbus/DeviceNet/Ethernet 接口，支持远程编程、数据读取与跳闸控制。
核心功能详解
（一）保护功能体系
热过载保护（I²T 算法）
基于电机铭牌参数（FLA/LRC/LRT）生成专属保护曲线，支持自适应 RTD 温度反馈；
有效电流计算：I 2=I 12+kI 22（k 为负序电流加权系数），计入 5/7/11/13 次谐波影响；
跳闸阈值：极限跳闸电流（UTC）85-150% FLA（通常设为服务系数 ×100%）。
关键保护功能参数
| 保护类型 | 设定范围 | 核心作用 |
| 接地故障 | 2-55% 接地 CT 变比，OFF 可选 | 检测绕组对地绝缘故障，支持启动 / 运行延时（2-60 周期） |
| 瞬时过流 | 300-1600% FLA，OFF 可选 | 快速切断短路故障，启动延时 2-60 周期避免合闸冲击 |
| 堵转保护 | 100-1200% FLA，OFF 可选 | 监测电机卡滞，启动延时 0-1200 秒，运行延时 0-240 秒 |
| 相不平衡 | 4-40% 负序 / 正序比，OFF 可选 | 防止单相运行烧机，支持报警 / 跳闸双模式 |
| 欠载保护 | 6-90% FLA，OFF 可选 | 检测负载丢失（如联轴器故障），延时 0-240 秒 |
（二）控制与监测功能
启动控制：最多 5 次冷启动、1-10 次 / 1-240 分钟启动限制、1-240 分钟启动间隔、1-3600 秒防反转延时；
减压启动切换：支持时间 / 电流 / 时间 + 电流 / 时间 & 电流 4 种切换逻辑，切换电流 10-300% FLA；
负荷卸载：过载时自动切断部分负载，卸载电流 50-150% FLA，恢复电流低于卸载电流，延时 0-5 秒；
监测数据：3 相电流 / 线电压、零序电流、功率因数、频率（45-65Hz，精度 ±0.02Hz）、2-15 次谐波、RTD 温度（0-199℃，℃/℉可选）。
（三）日志与记录功能
事件日志：100 条，含时间戳（1ms 精度），记录保护动作、触点状态变化、设定值修改；
跳闸 / 报警日志：20 条，记录跳闸原因、故障时电气参数、设定组信息；
启动曲线：最近 4 次启动的电流 - 时间曲线，可通过通信接口导出至 PowerNet 软件分析。

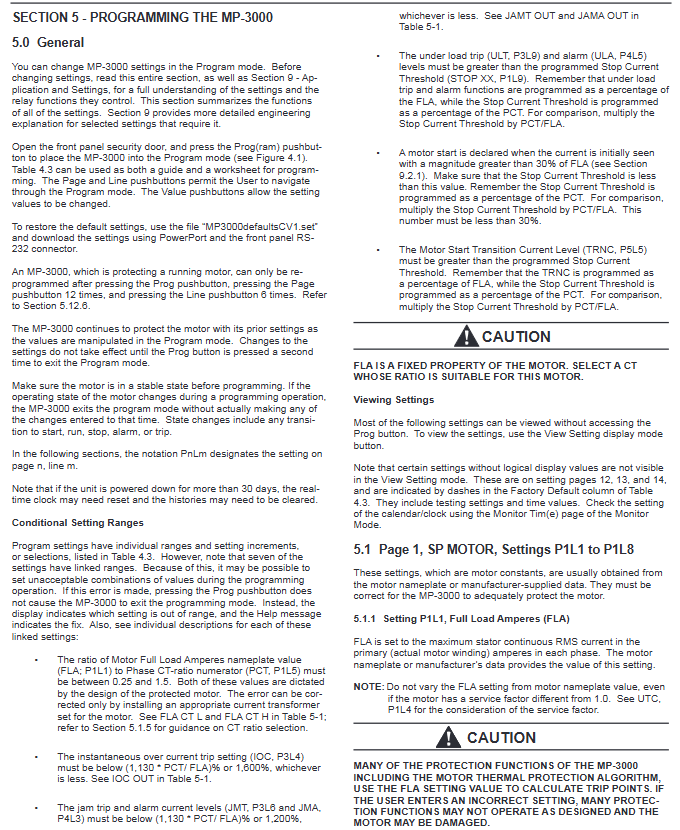

编程与操作指南
（一）操作模式
模式 核心功能 操作入口
默认模式 显示电机状态（READY/RUN/START）、报警 / 跳闸信息 上电默认、按 Reset 键退出其他模式
监测模式 实时查看电流、温度、频率、I²T 百分比等 按 Monitor 键
编程模式 修改保护参数、I/O 配置、通信设置 打开安全门，按 Program 键（需密码）
历史模式 查看跳闸 / 报警次数、累计运行时间、启动统计 按 History 键
日志模式 查看事件日志、跳闸详情 按 Log 键
（二）关键编程设置
电机参数（P1L1-P1L9）：需严格按电机铭牌配置 FLA（10-3000A）、LRC（300-1200% FLA）、LRT（1-120 秒）、CT 变比（PCT/GCT）；
保护阈值（P3L1-P3L14）：接地故障跳闸 24% 接地 CT 变比（默认）、瞬时过流 1.5 倍 LRC（建议）、相不平衡 10%（默认）；
系统配置（P12L1-P12L18）：输出模式（MODE1/MODE2）、I²T 复位方式（自动 / 手动）、紧急 override 使能 / 禁用、ARMED/DISARMED 模式；
测试模式（P13L1-P13L8）：支持 1 相 / 3 相测试、输出继电器强制动作、模拟输出测试。
安装与接线规范
安装要求：垂直安装在接地的钢制面板上，开孔尺寸需符合手册要求，周围预留≥30mm 通风间隙；
接线规范
CT 接线：3 相 CT 采用星形连接，接地 CT 推荐零序 CT（灵敏度更高），CT 二次侧单端接地；
电源接线：端子 4（火）、7（零），120VAC 和 240VAC 自动适配，URTD 模块需单独 120VAC 供电；
离散输入：端子 8（DI1）、10（DI2）、9（公共端），使用 120VAC 湿触点；
输出接线：跳闸继电器（端子 11-13）串联接触器线圈，报警 / 辅助继电器按需配置；
接地要求：功能接地导体截面≥1.5mm²，长度≤350mm，紧固扭矩 1.3Nm。
测试与维护
启动前检查：电源电压、CT 接线极性、电机参数设置、接地连续性；
功能测试：
输出测试：在 Program 模式的 SP TEST 页面，强制跳闸 / 报警 / 辅助继电器动作；
电流测试：运行时对比钳形表与面板显示值（误差≤5%）；
通信测试：通过 PowerNet 软件读取实时数据、导出日志；
日常维护：
电池检查：定期测试锂电池电压，25℃下备份寿命 10 年；
清洁：用软布擦拭面板，禁用溶剂；
日志导出：定期导出事件日志，分析故障趋势。
订购与配件信息
产品型号 核心配置 风格号
MP3010 固定款，5A CT，无通信 66D2205G01
MP3110MODBUS 固定款，1A CT，Modbus 通信 66D2205G07
MP3011 抽屉款，5A CT，无通信 66D2207G01
MP3010VPI 固定款，5A CT，INCOM+URTD+FOC 66D2036G51
配件 描述 型号
URTD 模块 11 路 RTD 输入 2D78559G01
光纤线缆 10 米预裁剪光纤 66D2037G03
PONI 模块 Ethernet 通信模块 66D2028G01
安装支架 PONI 模块安装支架 66D2053G01
