EATON FP-5000 微处理器基面板安装式多功能保护继电器
时间: 2026-03-10浏览次数：
EATON FP-5000 微处理器基面板安装式多功能保护继电器
EATON FP-5000 微处理器基面板安装式多功能保护继电器
产品基础定位与核心特性
核心定位：微处理器基面板安装式保护继电器，专为 ANSI 和 IEC 应用场景设计，适用于中压配电电路（最高 69kV）的主电源、联络线或馈线保护，单台设备即可覆盖三相电路的全面保护需求；
目标用户：系统工程师、操作人员、故障排查人员，提供从设备配置、运行操作到故障分析的全流程指导；
合规认证：符合 ANSI/IEEE C37.90、IEC 255-3、UL/CUL 1053 等标准，通过 CE、CB、AK 认证，电磁兼容符合 EN 61000 系列要求，RoHS 合规；
核心优势：多功能集成（保护 / 监测 / 控制 / 计量）、多曲线适配、宽温工作（-40~60℃）、支持远程通信与编程、丰富日志记录与故障分析能力。
硬件参数与物理特性
（一）关键硬件规格
表格
类别 具体参数
测量输入 电流：4 路 CT 输入（FP5000-00 为 5A，FP5100-00 为 1A），稳态最大 2Inom，瞬时 80-100Inom（1 秒）；电压：4 路 VT 输入（0-120VAC 线对地，0-144VAC 过载）

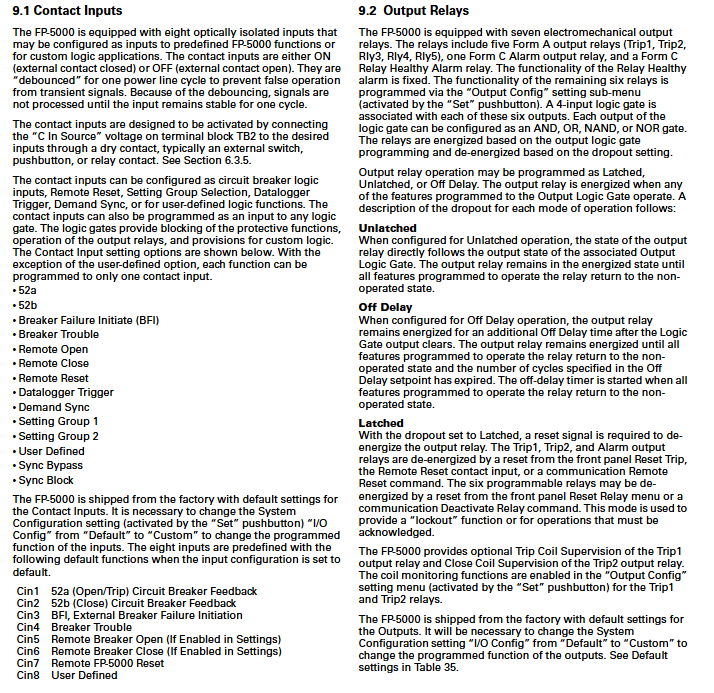

开关量 I/O 输入：8 路无源光隔离触点（40Vdc@2mA）；输出：7 路继电器（2 Form C+5 Form A），触点容量 30A（0.25 秒）、5A（连续）
通信接口 本地：RS-232（DB9）；远程：INCOM FSK，支持 MODBUS RTU/IMPACC 协议，波特率 9600-38400bps
电源配置 标准款：100-120VAC/48-125VDC；宽幅款：100-240VAC/100-250VDC，中断耐受时间 83ms-300ms
内存与备份 非易失性 Flash 内存，3V VL2330 可充电锂电池（备份 RTC 和事件日志，25℃下备份 3 个月）
物理尺寸 面板：165.1×254mm（宽 × 高），开孔：174×78mm，深度：177.8mm；重量：外壳 2.27kg，抽拉单元 2.63kg
防护等级 面板 IP52，壳体 IP20，抗振动 / 冲击符合工业标准
（二）显示与操作界面
显示模块：4 行 ×20 字符真空荧光屏，支持睡眠模式（15 分钟无操作黑屏，5 分钟唤醒提示）；
操作按键：15 个薄膜按键（含复位、监测、设定、日志、状态控制等功能键），6 个导航按键（上下页 / 上下项 / 确认 / 返回）；
状态 LED：11 个指示灯（运行、断路器分合闸、相 / 接地 / 其他跳闸、报警、拾取、辅助、设定 / 测试模式）。
核心功能详解
（一）保护功能体系
过流保护
相过流：2 级瞬时过流（50P-1/50P-2）、时限过流（51P）、电压约束时限过流（51P2），支持正向 / 反向 / 双向方向监视；
接地过流：独立测量接地（50X/51X）和残余接地（50R/51R），各含 2 级瞬时 + 1 级时限过流，50X 支持 3 种自定义曲线；
曲线类型：10 种标准曲线（热曲线：It/I2t/I4t/Flat；ANSI 曲线：MOD/VERY/XTRM；IEC 曲线：IECA/IECB/IECC），复位方式可选瞬时 / 延时 / 计算复位。
其他保护功能
电压保护：主电源 / 辅助电源欠压（27M/27A）、过压（59M/59A）、中性线过压（59N），支持任意相 / 两相 / 三相触发；
频率保护：欠频（81U）、过频（81O），阈值 45-65Hz，精度 ±0.02Hz；
不平衡保护：电流不平衡（46）、电压不平衡（47），基于负序 / 正序分量比值（2-40%）；
特殊保护：断路器失灵保护（50BF，支持内部 / 外部 / 双触发）、同期检查（25，监测电压差 / 角度差 / 滑差）、区域联锁（87B，支持相 / 接地 / 双方向联锁）、冷负荷投切（避免合闸冲击）。
（二）监测与计量功能
基础监测：三相相 / 线电压、三相电流 / 零序电流、有功 / 无功 / 视在功率、功率因数（表观 / 位移）、系统频率（45-65Hz）；
电能质量：2-15 次谐波分量、总谐波畸变率（THD）、电压 / 电流不平衡度；
统计分析：电流 / 功率需量（固定 / 滑动窗口，1-60 分钟）、极值记录（最大值 / 最小值 + 时间戳）、电能计量（正反向有功 kWh、四象限无功 kvarh）；
数据冻结：支持定时（月 / 日 / 小时）、瞬时（通信命令）、约定（时区 / 时段切换）冻结，最多 12 条记录。
（三）日志与记录功能
表格
日志类型 记录容量 核心内容
跳闸日志 16 条（循环覆盖） 跳闸原因、故障类型、故障时刻电气参数、设定组、波形索引
事件日志 100 条（时间戳 1ms） 保护功能拾取 / 返回、触点输入 / 输出状态变化、设定值修改、通信事件
历史日志 永久存储 运行小时数、上电次数、跳闸次数、断路器操作次数、累计开断电流
波形记录 256 周期（16 事件 ×16 周期） 故障前后电压 / 电流波形，支持预触发（1-15 周期），触发方式可选跳闸 / 通信 / 手动
（四）控制与编程功能
控制模式：本地（面板分合闸按键）、远程（通信命令 / 触点输入），分合闸需 10 秒内确认，支持断路器状态反馈（52a/52b 触点）；
设定组管理：最多 4 组保护设定组，支持本地 / 通信切换激活组，设定值掉电不丢失；
可编程逻辑：6 个逻辑门、6 个定时器、2 个逻辑锁存器，支持触点输入 / 保护功能 / 逻辑输出联动，可自定义保护逻辑；
安全机制：4 位字母数字密码保护，设定模式需解锁安全门，防止非授权修改。
编程与配置流程
（一）编程方式
本地编程：通过前面板 “Set” 键进入设定模式，输入密码（默认 0000）后，导航配置系统参数、保护参数、I/O 配置等；
软件编程：通过 RS-232 接口连接 PowerPort 软件，或通过 INCOM 接口连接 PowerNet 软件，支持设定值下载 / 上传、固件升级、日志导出；
快速配置：提供默认设定值，典型应用仅需配置系统频率、CT/VT 变比、接线方式、过流拾取值与曲线类型。
（二）关键设定参数
系统配置：频率（50/60Hz）、相序（ABC/ACB）、CT/VT 接线方式、CT/VT 变比、VT 二次额定电压（50-250V）；
保护参数：过流拾取值（0.1-20pu）、时限乘数（0.05-10.0）、延时时间（0-9999 周期）、方向设定、不平衡阈值（2-40%）；
I/O 配置：8 路触点输入自定义（断路器状态 / 远程控制 / 故障触发等）、7 路触点输出联动（跳闸 / 报警 / 控制等）。
安装与接线规范

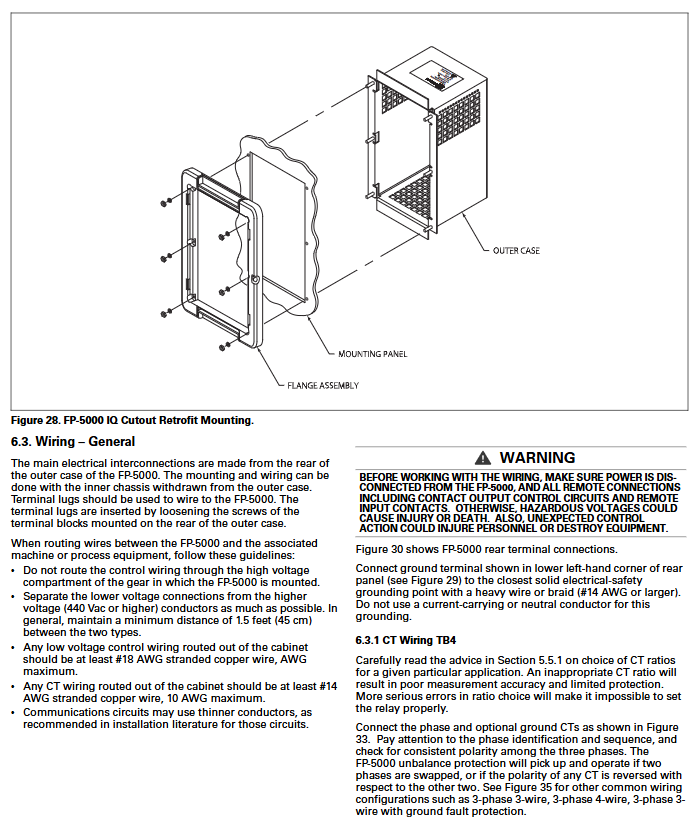

安装要求：抽拉式安装，面板厚度 1.5-6mm，开孔尺寸 174×78mm，需强制接地以抑制电磁干扰；
接线方式：
电流回路：三相四线 3CT、三相三线 3CT/2CT，CT 二次侧连线截面 10-14AWG；
电压回路：VT 支持星型（线对地）或三角形（线对线）连接，二次侧连线截面 14-20AWG；
控制回路：电源端子 TB101（正 / 火）、TB102（负 / 零），分合闸线圈通过输出继电器连接；
典型接线：文档提供 4 种典型接线图（星型连接 / 星型 + 同期检查 / 开口三角形 / 开口三角形 + 同期检查），支持残余接地替代零序 CT。
测试与维护要点
测试模式：通过 “Test” 键进入，支持故障模拟、输出继电器测试、区域联锁测试、电池测试，测试过程中 LED 闪烁提示；
维护项目：
电池维护：3V 锂电池（DL2032）需在电源开启时更换，定期按电池测试键检查容量；
自检功能：设备上电自动执行硬件（处理器 / RAM/PROM/ 模拟电路）和软件自检，故障时显示警告信息；
日志维护：定期导出跳闸 / 事件日志，分析故障趋势，断路器操作次数达设定阈值时需维护；
故障排查：文档提供常见故障（通信失败、误跳闸、无显示、继电器不动作）的排查流程，支持通过波形记录定位故障原因。
