EATON IQ500模块化智能化多功能电力仪表
时间: 2026-03-10浏览次数：

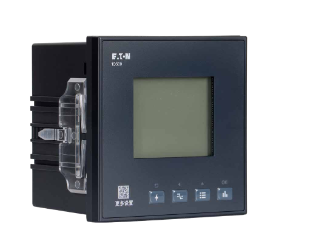

EATON IQ500模块化智能化多功能电力仪表
EATON IQ500模块化智能化多功能电力仪表
产品基础与型号说明
产品定位：IQ 系列为伊顿数字化能源仪表，IQ500 是其中的多功能电表，专为中低压系统设计，集数据采集、处理、统计于一体，是智能化电力监测与能源管理的核心终端；
型号规范：IQ500 的型号代码为A2，官方订货号为I0500A2001；
合规认证：全面满足GB/T 22264.1-2022、IEC61010、IEC62053-22/24等标准，拥有AK、CB、CE证书，抗干扰、计量精度均符合国际通用要求；
产品特点：紧凑可扩展、安装无需工具、操作直观、体积小巧（DIN96×96 标准），可无缝集成现有能源管理 / 远程终端系统，兼具高性价比。
核心硬件参数与安装规范
（一）基本硬件参数
类别 关键参数
工作电源 85~265VAC/85~265VDC宽幅供电，功耗 **≤2W**
防护等级 面板IP52，壳体IP20
外形 / 开孔尺寸 外形96×96×78mm（宽 × 高 × 深），面板开孔91×91mm
安装方式 自锁面板式，两侧可拆卸安装卡槽，无需螺丝，快速固定
工作 / 存储环境 工作：-25℃~+70℃，95% 不结露；存储：-40℃~+85℃
显示器 分段式液晶，带背光，暗光环境可清晰读取
（二）输入 / 输出特性
电气输入
电压：额定220VAC，测量范围20VAC~264VAC；
电流：额定1A/5A，对应测量范围0.01~1.2A/0.05~6A，连续过载1.2In，瞬时过载20In（Tmax<1s）；
频率：额定50/60Hz，测量范围45~65Hz；
开关量输入：4 路无源节点光隔离输入，隔离电压1500VDC。
电气输出
继电器输出：2 路，额定250V/5A AC或30V/5A DC；
变送输出：4~20mA，负载电阻 **≤600Ω**，隔离电压500VDC。
通信接口：1 路RS485接口，支持MODBUS-RTU/DLT645-2007协议，通信速率可选1200/2400/4800/9600/19200/38400bps。
（三）接线规范
支持 3 种接线方式：三相四线制 3CT（3P4W 3CT）、三相三线制 3CT（3P3W 3CT）、三相三线制 2CT（3P3W 2CT）；

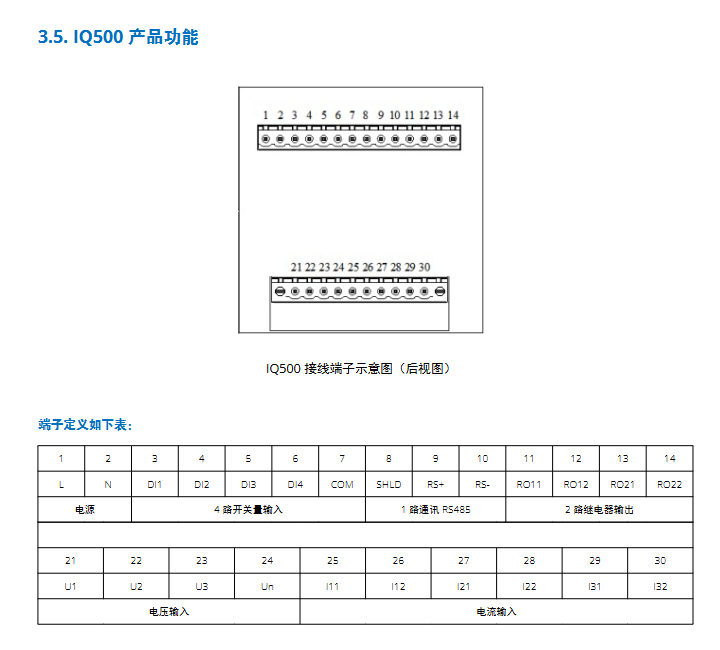

端子布局：分电源、开关量输入、通信、继电器输出、电压输入、电流输入 6 大区域，后视图端子清晰划分，接线便捷。
核心功能特性
IQ500 功能全面，覆盖电力参数监测、电度量计量、电能质量分析、统计分析、告警控制等全场景，部分数据仅支持通讯读取，核心功能如下：
全量电力参数监测：可实时测量三相相 / 线电压（及平均值）、三相电流 / 零序电流、三相有功 / 无功 / 视在功率、三相 / 系统功率因数、系统频率；
高精度电度量计量
基础计量：总有功 / 无功 / 视在电度量、各相有功 / 无功 / 视在电度量（视在仅通讯读取）；
精细计量：正反向总有功 / 无功电能、四象限无功电能（均仅通讯读取）；
数据留存：可记录12 个转存周期的电度量记录，仅通讯读取。
灵活分时复费率计费
参数配置：最大支持4 个费率、12 时段、8 个日时段表、12 个年时区、90 个公共假日，可设置周休日时段表；
执行优先级：公共假日时段表＞周休日时段表＞年时区时段表；
双表切换：配备两套时区表、两套日时段表、两套公共假日表，可在设定时间点自动切换。
电能质量分析：支持三相电压 / 电流不平衡度检测、2~31 次电压 / 电流谐波分量占有率监测、谐波总畸变率计算，同时可测量电压 / 电流基波有效值、基波功率 / 功率因数 / 有功 / 无功电能，谐波测量精度为S 级；
需量与极值统计
需量统计：实时统计三相电流、总功率（有功 / 无功 / 视在）需量，记录当前结算周期最大需量及时标（不同费率下），可留存3 个转存周期记录（仅通讯读取）；
极值统计：记录各相 / 线电压、电流、各功率的最大值 / 最小值及发生时间，可留存3 个转存周期记录。
多模式数据冻结：冻结内容含总有功 / 无功、各相有功 / 无功，支持 3 种冻结方式，最多记录12 条冻结记录（仅通讯读取）：
定时冻结：按月 / 日 / 小时周期自动冻结；
瞬时冻结：接收通讯下发命令后立即冻结；
约定冻结：时区 / 日时段 / 公共假日表切换时触发冻结。
越限告警与事件记录
告警监测：支持10 组越限告警（上下限均可设），监测对象含电压、电流、功率、功率因数、频率（仅通讯读写）；
告警联动：越限触发SOE 事件（越限 / 返回），同时可联动继电器动作；
事件留存：最多记录32 次越限告警事件（含越限、返回、复归操作）。
开关量与输出控制
开关量采集：4 路无源 DI，可记录32 个开关量 SOE 事件；
继电器输出：2 路 DO，支持告警联动、远程控制等场景。
技术性能指标
（一）测量精度（核心指标）
表格
测量参数 精度等级 测量范围
电压 0.2 级 0~42000V
电流 0.2 级 0~6000A
功率因数 0.5 级 0≤ COSΦ ≤1
有功 / 无功 / 视在功率 0.5 级 0~756000kW/kvar/kVA
电度量 0.5 级 0~99999999.9kWh
频率 0.02Hz 45~65Hz
谐波 S 级 2~31 次
（二）电磁兼容性能
IQ500 采用多重抗干扰设计，在复杂电力环境中稳定运行，核心抗干扰等级如下：
表格
抗干扰类型 执行标准 等级
静电放电抗扰性 GB/T 17626.2-2018 4 级
电快速瞬变脉冲群抗扰性 GB/T 17626.4-2018 4 级
浪涌抗扰性 GB/T 17626.5-2019 4 级
工频磁场干扰抗扰性 GB/T 17626.8-2006 4 级
阻尼振荡磁场干扰抗扰性 GB/T 17626.10-2017 4 级
射频电磁场辐射抗扰度 GB/T 17626.3-2016 3 级
射频传导抗扰度 GB/T 17626.6-2017 3 级
典型应用与客户价值
典型应用领域：广泛适用于基础设施、数据中心、医疗健康、多租户场所、楼宇建筑、工业企业、商业场所、市政单位、电力运维部门等；
核心客户价值
工业企业：全面用电监测分析，优化用电方案，保障用电稳定与安全；
商业场所：满足分时计费、用电统计、设备能耗监测需求，适配负荷波动；
市政单位：实现公共用电精细化管理，提升电力资源利用效率；
电力运维：远程监测 + 故障预警，提高运维效率，降低运维成本；
通用价值：提升能源效率、降低能源成本、优化设备使用效率，实现电力数据记录、异常感知、系统协同。
