EXOR eTOP 300系列操作说明
时间: 2026-03-10浏览次数：
EXOR eTOP 300系列操作说明
EXOR eTOP 300系列操作说明
产品基础与型号分类
产品定位：工业彩色 TFT 触摸屏 HMI，融合前沿功能与设计，是工厂、楼宇自动化的理想人机交互方案，完全兼容UniOP Designer 6编程软件；
型号规格：共 7 款型号，屏幕对角线从5.7 英寸至15 英寸，区分常规屏和宽屏，背光类型为LED或CCFL，分辨率 320x240 至 1024x768，均为64K 色，支持亮度调节。
核心硬件技术规格
（一）显示与触控

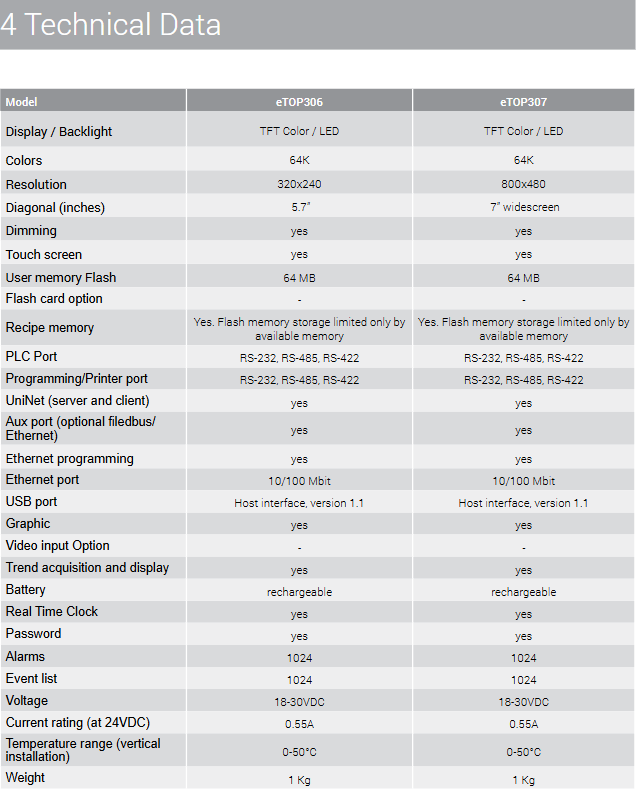

核心参数 规格详情
触控技术 电阻式，>100 万次操作寿命
背光类型 LED（306/307/313）、CCFL（308/310/312/315）
背光寿命 LED：≥40000 小时；CCFL：≥50000 小时（25℃下亮度降至 50% 的连续运行时间）
前膜寿命 25℃无阳光 / UV 直射下10 年，室内 QUV 老化测试 300 小时后轻微黄变 / 变脆
显示功能 均支持亮度调节，部分型号可选视频输入
（二）内存与存储
用户内存：64MB Flash（所有型号统一）；
配方内存：Flash 存储，仅受可用内存限制，无固定容量；
实时时钟：带电池备份的时钟 / 日历，25℃下精度 < 100ppm；
电池配置：3V 50mAh 锂可充电电池（VL2330），非用户可更换，备份 RTC 和事件列表数据。
（三）端口与通信
标配端口：
串口：PC/Printer 口、PLC 口，均支持RS-232/RS-422/RS-485，软件可配置，波特率300-38400；
以太网口：10/100 Mbit，支持设备通信、远程编程、数据上传；
USB 口：USB 1.1 主机口，可接 U 盘，用于程序 / 固件升级、配方拷贝；
AUX 口：D-9 针母口，需选配通信模块，支持现场总线 / 以太网拓展，兼容 TCM/SCM 模块；
通信能力：支持150 + 工业设备通信驱动、双驱动通信，可选配现场总线模块（Profibus DP 等）。
（四）电源与防护
供电电压：18-30VDC（所有型号统一）；
工作电流：24VDC 下0.55A-1.1A（依型号，306/307 为 0.55A，315 为 1.1A）；
防护等级：正面面板 IP66（EN 60529），内置自动保险丝；
物理重量：1Kg-3.4Kg（依型号，306/307 最轻 1Kg，315 最重 3.4Kg）。
核心功能特性
数据处理与展示：支持数字、文本、柱状图、模拟仪表、图形图像格式显示，支持动态对象属性；具备数据采集和趋势展示功能，趋势数据可通过以太网传输至主机；
图形能力：矢量图形功能，支持多层显示、对象透明，兼容各类图形图像格式；
配方与报警管理：
配方：Flash 存储，可通过以太网传输至主机或USB 拷贝至 U 盘；
报警：支持1024 路报警，保留1024 条历史事件列表，事件列表由电池备份，报警 / 事件信息可打印或上传至主机；
安全与权限：8 级密码保护机制，防止非授权操作；支持串口报表打印，报表可通过 Designer 6 自由配置；
网络与多语言：
网络：基于以太网的UniNet 网络，支持 HMI 间数据共享，通过UniNet OPC Server对外提供数据服务，支持主 / 从模式；
多语言：支持远东语言，运行时语言数量仅受内存限制，所有文本可Unicode 格式导出，方便翻译；
自定义编辑：强大的宏编辑器，可配置触摸屏操作逻辑；所有系统命令（除配置模式）可自定义修改 / 删除 / 拓展。
环境适配与工业认证
环境参数
工作温度：0 ÷ +50℃（垂直安装，EN 60068-2-14）；
存储温度：-20 ÷ +70℃（EN 60068-2-14）；
温湿度：5 ÷ 85 % RH（非冷凝，EN 60068-2-30）；
抗振动 / 冲击：5~9Hz（7mm p-p）、9~150Hz（1g）；±50g 冲击（11ms，每轴 3 次）；
工业认证
电磁兼容：符合2014/30/EU EMC 指令，兼容 EN 61000-6-4/6-2、EN 55011 Class A 等标准；
环保：符合RoHS 2011/65/EU 指令，产品带 CE 认证；
安装限制：不可连续暴露在阳光下，不可接触腐蚀性化合物，IP66 防护需满足安装平整度、面板厚度（1.5-6mm）等要求。
安装与连接规范
安装尺寸：7 款型号分 3 组安装尺寸，面板尺寸187x147mm-392x307mm，开孔尺寸176x136mm-381x296mm，安装垫片需贴在框架背面，固定螺丝需拧至边框与面板接触；
强制接地：设备必须接地，接地端位于电源端子附近，可通过螺丝 / 快速端子接地，抑制电磁干扰，电源需为双重 / 加强绝缘；
端口连接：

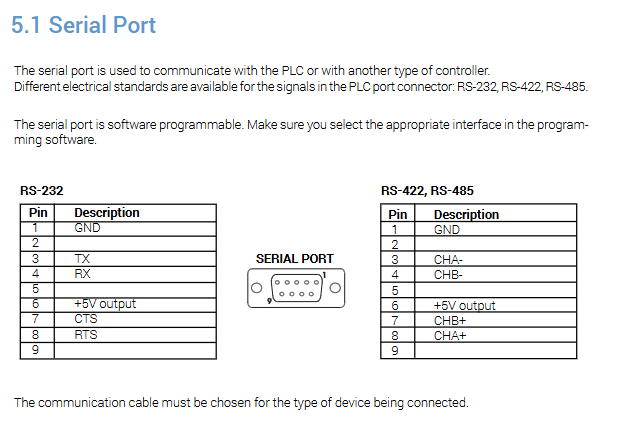

串口：PLC 口支持 RS232/422/485 引脚定义，通信线缆需匹配连接设备；
以太网口：标准 RJ45，1/TX+、2/TX-、3/RX+、6/RX-，指示灯灭表示检测到有效链路；
AUX 口：插拔模块需断电，四角同时按压插入，引脚定义参考模块手册。
特殊操作模式
该系列产品提供校准、配置、安全三种特殊模式，支持故障恢复和个性化配置，核心操作如下：
触摸屏校准
标准校准：进入配置模式，长按 CLEAR 键，按屏幕提示完成校准；
应急校准：断电后开机，以 0.5 秒频率点击屏幕中间，进入校准模式后按标准流程操作；
配置模式
常规进入：长按屏幕无触控区域 2 秒（时长可通过 Designer 修改）；
应急进入：断电后左手按屏幕左侧中间，开机后右手以 0.5 秒频率点击右侧中间，直至进入；
核心功能：查看驱动 / 固件版本、返回操作模式、更新固件、清除 RAM（重置密码 / 配方）、修改 IP 地址等；
安全模式
激活：断电后长按屏幕上半部分，开机后以 0.5 秒频率点击下半部分，直至系统 LED 闪烁、屏幕黑屏；
用途：重置面板对比度参数等特殊操作。
维护与使用须知
电池维护：首次安装需充电 48 小时，25℃下满电可备份 3 个月数据（RTC + 事件列表），电池报废需按当地法规处理；
清洁要求：仅可用软布 + 中性肥皂清洁面板，禁止使用溶剂（前膜耐丙酮、异丙醇等溶剂半小时无影响）；
编程操作：使用CA253 线缆连接电脑与 HMI，HMI 需进入配置模式，通信参数为 9600 波特率、无校验、1 停止位；Designer 软件版本需与 HMI 固件版本兼容；
按键操作：屏幕触控键盘为弹出式，数据录入自动显示数字键盘，所有键盘可自定义；按键标注 “2s” 表示需长按 2 秒激活功能。
