UniOP CP01R-04, CP05R-04 and CP01F-02 紧凑型低成本 HMI 设备
时间: 2026-03-10浏览次数：
UniOP CP01R-04, CP05R-04 and CP01F-02 紧凑型低成本 HMI 设备
UniOP CP01R-04, CP05R-04 and CP01F-02 紧凑型低成本 HMI 设备
产品核心定位与基础设计
三款设备均为紧凑型、低成本工业 HMI 设备，兼具丰富功能，适配工业现场的紧凑化安装与人机交互需求；
标配5 个用户可编程功能键（带滑入式图例）、5 个用户可编程 LED 指示灯，配备数字小键盘，正面面板防护等级达IP65；
支持多语言项目开发，可选配模块实现工业总线（Profibus DP/DeviceNet 等）和以太网连接，部分型号提供拓展工作温度版本。
显示核心规格
三款设备分真空荧光屏 (VFD)和单色 LCD两种显示类型，核心参数差异化配置，LCD 背光采用 LED，寿命达100000 小时，具体规格如下：
表格
型号 显示类型 行列数 特殊参数
CP01F-02 VFD 2×20 支持 8 个用户自定义字符
CP01R-04 单色 LCD 4×20 字符高度 5mm，软件调节对比度
CP05R-04 单色 LCD 4×20 低成本基础款
核心功能特性
所有设备均兼容 UniOP 操作员面板的通用核心功能，部分功能因型号存在差异，关键功能如下：
编程与开发：通过UniOP Designer软件实现强大且直观的编程，支持多语言项目，编程波特率为9600~38400bps（CP05R-04 为 9600bps）；
通信能力：支持130 + 种工业设备通信驱动，CP01 系列独有双驱动通信能力；可选配现场总线（Profibus DP/DeviceNet/CANopen/Interbus）和以太网模块，配备 PC / 打印机口、PLC 口、辅助口，无外部键盘口；
数据处理与展示：支持数字、文本、柱状图格式展示数据，每页变量数量无限制，标配16KB 配方存储内存，带键盘宏编辑器；
安全与报警：均配备8 级密码保护机制；报警能力差异化：CP01 系列支持1024 路报警，CP05R-04 支持256 路报警，所有型号均保留256 条历史事件列表，带报警信息页；
网络能力：UniNET 网络适配性不同，CP01 系列为Client/Server（主从），CP05R-04 仅为Client（从机）；
其他：CP01 系列配备硬件 RTC，无屏保、无蜂鸣器，不支持数据采集与趋势分析。
硬件与电气参数
内存：CP01R-04 标配512KB 用户内存，支持512KB 拓展（总 1MB），CP01F-02/CP05R-04 未标注拓展性；
电源与保险：供电电压18~30VDC，24VDC 下最大功耗0.300A；配备2A 用户可更换保险丝；
时钟与电池：CP01 系列配备硬件 RTC，由CR2430 锂电池（3V 270mA）供电，电池非充电、用户可更换，需匹配设备工作温度；
物理重量：三款设备重量均约1.1 Kg；

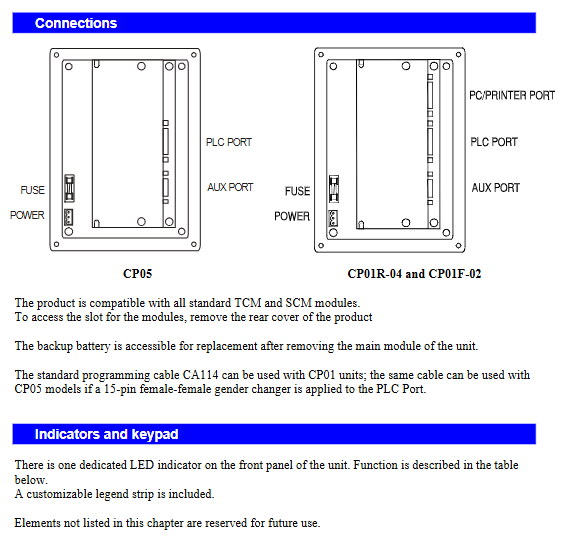

端口与配件：标准编程线为 CA114，CP05 型号使用时需在 PLC 口加装 15 针母对母转接头；所有设备兼容标准 TCM/SCM 拓展模块，拆卸后盖可访问模块插槽。
环境适配与认证
防护与兼容：前面板防护IP65，符合工业电磁兼容标准：发射干扰 EN 61000-6-4:2001、抗干扰 EN 61000-6-2:2001；
温度适配：分标准款和拓展款，存储温度统一为 - 20~70℃，工作温度如下：
标准款（-0045）：0~+50℃
拓展款（-00A6）：0~+60℃
拓展款（-00A7）：-20~+60℃
湿度：工作与存储湿度均为5~85% RH（非冷凝）。
物理安装尺寸
所有型号安装尺寸统一，具体为：
面板尺寸（长 × 高）：138×186mm（5.43×7.32 英寸）
开孔尺寸（A×B）：117×176mm（4.61×6.50 英寸）
开孔深度：-0045/-00A7 为 74mm（2.91 英寸），其他款 82mm（3.20 英寸）
最大面板厚度：5mm（0.20 英寸）
LED 指示灯与按键说明

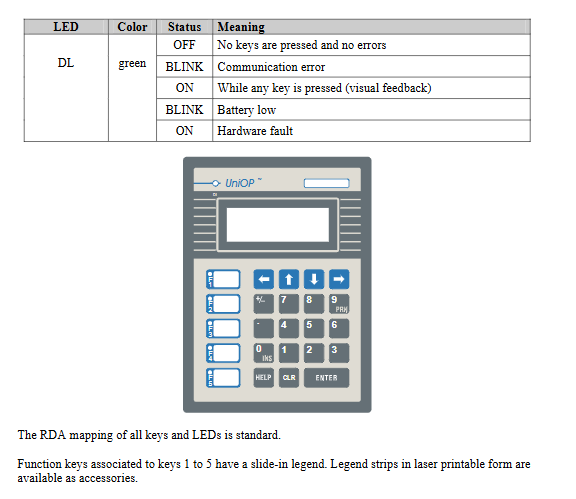

正面面板配备 1 个专用绿色 LED 指示灯，状态对应不同设备信息，具体为：熄灭 = 无按键操作且无错误；闪烁 = 通信错误；常亮 = 有按键操作（视觉反馈）；低电量闪烁；常亮 = 硬件故障；
功能键（1-5 号）带滑入式图例，提供激光打印格式的图例条配件，所有按键和 LED 的 RDA 映射为行业标准。
型号差异与订购信息
核心型号差异：三款设备核心差异集中在显示类型 / 行列数、双驱动能力、报警数量、UniNET 网络角色，CP05R-04 为低成本基础款，无双驱动、报警数量更少；
订购型号：区分显示类型、工作温度版本，核心订购型号为 CP01F-02-0045、CP01R-04-0045/A6/A7、CP05R-04-0045；
官方配件：R-PRINT2299（可打印图例，含 5 张 A4 箔纸，每张 16 套图例）。
