UniOP CP02F-02, CP02R-04 紧凑型工业 HMI 设备
时间: 2026-03-10浏览次数：
UniOP CP02F-02, CP02R-04 紧凑型工业 HMI 设备
UniOP CP02F-02, CP02R-04 紧凑型工业 HMI 设备

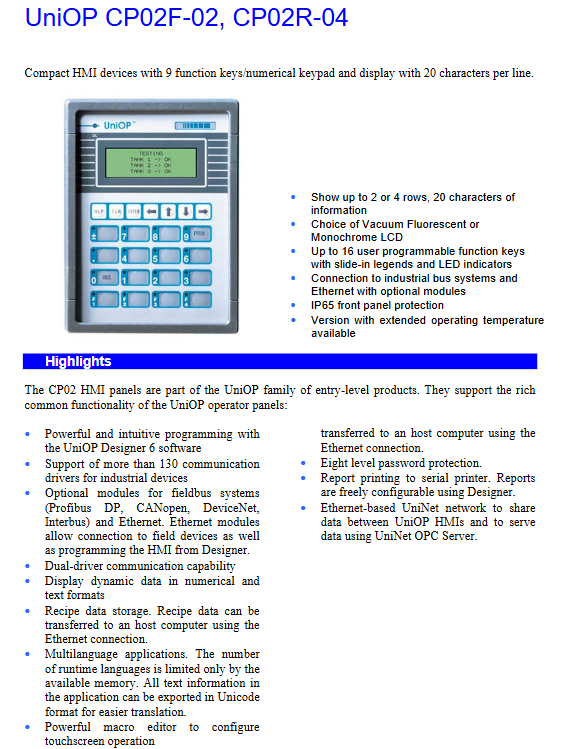

产品核心定位与基础设计
两款设备均属于UniOP 入门级紧凑型工业 HMI 设备，集成9 功能键 / 数字键盘，适配工业现场入门级人机交互需求；
核心设计亮点：16 个用户可编程功能键（带滑入式图例）、16 个用户 LED 指示灯，正面面板防护等级达IP65，支持选配工业总线 / 以太网模块，提供标准工作温度和拓展工作温度两个版本。
显示核心规格
两款设备分真空荧光屏 (VFD)和单色 LCD两种显示类型，核心参数差异化配置，LCD 屏配备长寿命 LED 背光，具体规格见下表：
型号 显示类型 行列数 字符高度 背光 对比度调节 用户自定义字符
CP02F-02 VFD 2×20 - 无 无 -
CP02R-04 单色 LCD 4×20 5 mm LED（10 万小时典型寿命） 软件调节 8 个
硬件核心配置
（一）按键与 LED 指示灯
功能键：16 个用户可编程功能键（与数字键盘共用，带滑入式图例）+7 个系统键；
LED 指示灯：16 个用户 LED 指示灯+1 个系统 LED 指示灯。
（二）内存与存储
标配512 KB用户内存，支持512 KB内存拓展，拓展后总内存达 1MB；
配方专属存储：16 KB，支持配方数据的读写与传输。
（三）时钟与电池
配备硬件 RTC（实时时钟），由CR2430 锂电池供电，电池参数为3V 270mA，非充电式、用户可自行更换，更换时需匹配设备工作温度；
无屏保功能。
（四）电源、保险与重量
供电电压：18 - 30 VDC，24VDC 下额定电流消耗0.3 A；
保险丝：2A T 型保险丝，为设备提供过流保护；
设备重量：1.1 Kg，轻量化设计适配紧凑安装。
（五）物理接口
标配PC / 打印机口 + PLC 口：支持 RS-232、RS-485、RS-422、20mA 电流环通信；
辅助口：需选配模块，实现现场总线（Profibus DP、CANopen 等）和以太网连接；
串行编程速率：9600 – 38400 bps，适配不同编程传输需求。
核心功能特性
所有功能基于UniOP Designer 6软件实现，兼具入门级实用性和工业级功能性，关键功能如下：
通信能力
支持130 + 种工业设备通信驱动，适配绝大多数工业现场设备；
独有双驱动通信能力，提升通信兼容性和灵活性；
以太网模块双用途：连接工业现场设备、通过 Designer 6 远程编程 HMI。
数据处理与展示
支持数字、文本格式的动态数据显示，适配工业现场数据监控需求；
16KB 配方存储，配方数据可通过以太网连接传输至主机，实现数据同步；
支持多语言应用开发，运行时语言数量仅受内存限制，所有文本信息可Unicode 格式导出，简化翻译流程。
安全与报警管理
配备8 级密码保护机制，防止非授权人员操作关键功能；
支持1024 路报警监控，保留256 条历史事件列表；
报警 / 事件信息可通过串口打印机打印，或通过以太网传输至主机，实现数据留存。
网络与自定义功能
搭载基于以太网的 UniNet 网络，支持 UniOP HMI 之间的数据共享，且可通过UniNet OPC Server对外提供数据服务；
配备强大的宏编辑器，可自定义配置操作逻辑；
支持串口报表打印，报表格式可通过 Designer 6 自由配置。
环境适配与工业认证
防护等级：前面板IP65防护，防尘防水，适配工业现场复杂环境；
温湿度适配：分标准款（-0045）和宽温款（-00A8），宽温款有特殊运行限制，具体参数见下表：
| 型号后缀 | 工作温度 | 存储温度 | 特殊限制（宽温款） |
| -0045 | 0 to 50 °C | -20 to 70 °C | 无 |
| -00A8 | -30 to 60 °C | -40 to 70 °C | 1. -30~-20℃运行无损坏但显示响应极慢；2. ≥-20℃恢复正常显示；3. -30℃下预热≥25 分钟，内部温度升至 - 20℃后可正常运行 |
工作 / 存储湿度：5 – 85 % RH（非冷凝），宽温款在极端温度下需严格遵守湿度限制；
工业认证：符合电磁兼容标准，发射干扰 EN 61000-6-4:2001、抗干扰 EN 61000-6-2:2001，满足工业现场电磁环境要求。

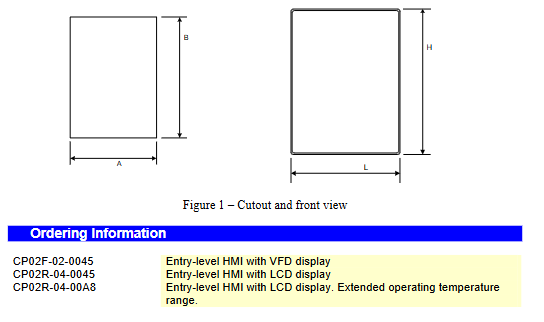

物理安装尺寸
两款设备安装尺寸完全统一，适配标准化工业安装，具体参数为：
面板尺寸（长 × 高）：138x186 mm（5.43x7.32 英寸）
开孔尺寸（A×B）：117x176 mm（4.61x6.50 英寸）
开孔深度（-0045/-00A8）：74 mm（2.92 英寸）
最大面板厚度：5 mm（0.2 英寸）
订购信息
三款官方订购型号，区分显示类型和工作温度版本，无其他选配型号，具体为：
CP02F-02-0045：VFD 屏，标准工作温度版本
CP02R-04-0045：LCD 屏，标准工作温度版本
CP02R-04-00A8：LCD 屏，拓展工作温度版本
