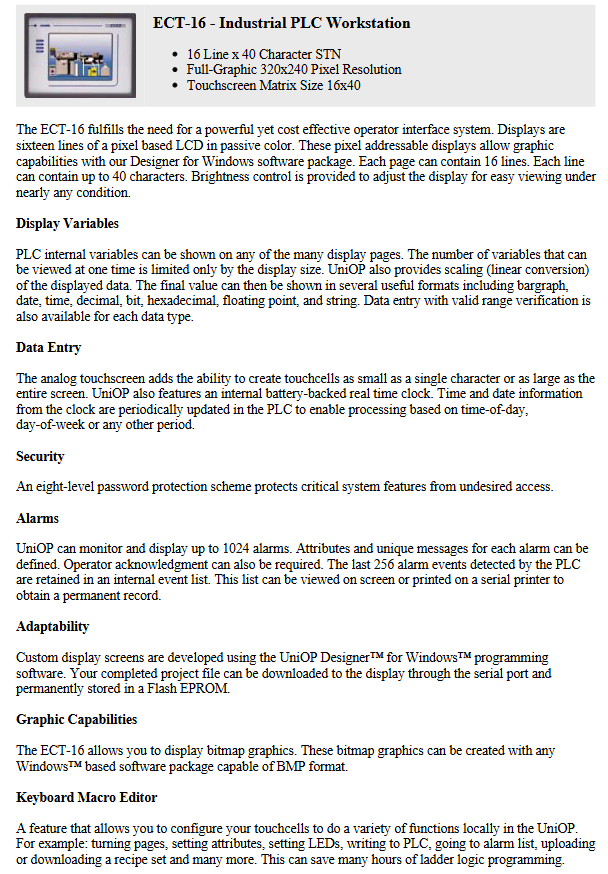

UniOP ECT-16 工业 PLC 工作站操作员界面系统

产品基础定位

ECT-16是面向工业场景的 PLC 工作站操作员界面系统，核心优势为功能强大且性价比高，通过被动彩色像素化 LCD 实现图形化操作，适配各类工业现场的 PLC 交互需求，符合NEMA 4/12防护标准与CE认证。

显示与触控核心参数

显示模块：采用被动彩色 STN类型，规格为16 行 ×40 字符 / 行，像素分辨率 320x240，对角线尺寸5.6 英寸，字符高度 5.62mm，支持亮度调节，可在几乎所有环境下清晰查看；

触摸屏模块：为电阻式触控技术，经300 万次测试，矩阵尺寸16x40，可创建最小单字符、最大全屏的触控单元，支持模拟触控操作。

核心功能特性

数据显示与处理

可展示 PLC 内部变量，展示数量仅受屏幕尺寸限制，支持线性缩放转换数据；

数据可按柱状图、日期、时间、十进制、位、十六进制、浮点数、字符串等多格式展示，支持各数据类型的有效范围验证式数据录入。

安全防护：配备8 级密码保护机制，防止关键系统功能被非授权访问。

报警管理

可监控并显示1024 个优先级报警，支持自定义每个报警的属性和专属消息，可设置操作员确认要求；

内置事件列表，保留 PLC 检测到的最后 256 条报警事件，支持屏幕查看或串口打印机打印存档。

配方管理：单项目文件页面可创建255 个参数集的配方，设备预留16K配方存储空间，支持与 PLC 互传参数集，且下载至 PLC 的参数集可进行数据修改。

其他实用功能

内置电池备份实时时钟，定时向 PLC 同步时间 / 日期，支持按时间 / 星期等维度的工业流程处理；

搭载键盘宏编辑器，可配置触控单元实现翻页、设置属性、读写 PLC、调取报警列表等本地功能，大幅节省梯形图编程时间；

支持BMP 格式位图图形显示，可通过任意 Windows 软件制作位图并导入。

通信与网络能力

物理通信端口（3 个）

1 个多协议串口：支持 RS-232/RS-422/RS-485/20mA 电流环，波特率最高38400，用于直接连接 PLC；

1 个 RS-232 端口：专用于 PC 或打印机通信，支持报表、报警列表、事件列表的打印；

1 个辅助端口：用于高速总线网络通信。

UniNET 网络：支持灵活的网络配置（2 面板 1PLC 至多面板多 PLC），可同时读写不同位置的 PLC 数据，实现跨品牌 / 类型的 UniOP 面板与 PLC 之间的数据共享，搭建工业网络数据桥梁。

硬件与物理参数

类别具体参数

内存配置标配512 KB Flash EPROM，可选升级 512KB，总内存达1 MB

供电要求 24 VDC，最大电流500 mA

物理尺寸面板：216mm（宽）×168mm（高）；开孔：195.00±0.50mm×205.00±0.50mm；开孔深度 74mm；面板最大厚度 8mm

重量 1.5 kg（3.4 lb）

字符支持显示 ASCII 标准字符集

变量支持每页变量数量无限制

环境适应性

工作环境参数为：操作温度0 to 50℃（32 to 122℉），相对湿度0 to 95% RH（非冷凝），适配工业现场复杂的温湿度环境。

开发与适配

定制化开发：通过 **UniOP Designer™ for Windows™** 编程软件开发自定义显示界面，完成的项目文件可通过串口下载至设备，并永久存储在 Flash EPROM 中；

无品牌限制：UniNET 网络支持不同品牌、类型的 PLC 互联，兼容性强。
