UniOP ePALM10 手持人机界面
时间: 2026-03-09浏览次数：
UniOP ePALM10 手持人机界面
UniOP ePALM10 手持人机界面
基础信息
产品定位：UniOP 系列手持款人机界面，采用坚固聚酰胺外壳，具备高抗冲击和抗环境干扰能力，核心适配工厂车间移动操作场景，可实现设备调试、数据监控、报警处理等功能。
核心优势：集成急停按钮、使能开关等安全部件，防护等级达 IP65，支持多通信协议，兼顾便携性与工业级可靠性。
核心硬件参数
参数类别 具体规格 关键备注
显示模块 120x64 像素单色半透明反射式 LCD，有效显示区域 66x33mm，LED 背光，软件可调对比度与调光 强光环境下仍清晰可读，符合工业现场视觉需求
操作部件 27 键键盘（9 个功能键 + 18 个系统键），带触觉反馈；20 个用户 LED 指示灯 + 5 个系统 LED 指示灯 键盘寿命 > 300 万次，LED 直观显示设备状态
存储配置 512KB Flash 用户内存，16KB 配方内存 满足程序存储、配方数据存储需求
时钟与电池 硬件实时时钟（RTC），配备3V 270mA 锂锰电池（CR2430），不可充电，用户可更换 电池备份实时时钟、事件列表、配方数据，更换会丢失备份数据
供电规格 宽压18-30VDC，24VDC 下电流消耗约300mA，配备自动保险丝 符合工业电源环境，具备过流保护
物理尺寸 主体尺寸 116mm（宽）×86mm（高）×102mm（深），线缆直径 7-11mm，重量约0.5Kg（不含线缆） 便携设计，适合手持移动操作
防护等级 IP65（整机防护），符合 EN 60529 标准 防尘防水，适配恶劣工业环境
环境与合规标准
环境适应性参数
工作温度：0~50℃；
存储温度：-20~+70℃（符合 EN 60068-2-14 标准）；
湿度要求：工作与存储环境均为5-85% RH（无冷凝）（符合 EN 60068-2-30 标准）；
抗振动：10~57Hz（0.075mm 峰值）、57~150Hz（1G）（符合 EN 60068-2-6 标准）；
抗冲击：50G、11ms，每轴 3 次（符合 EN 60068-2-27 标准）。
电磁兼容与安全合规
发射干扰：Class A（EN 55011 标准）；
抗干扰：辐射射频 80MHz~1GHz（10V/m）、传导干扰 0.15~80MHz（10V）、静电 8KV 空气 / 1KV 信号线、快速瞬变 2KV 电源（符合 EN 61000 系列标准）；
安全标准：遵循 EN 60204-1（工业控制系统安全）、EN 60950（电气设备安全），所有电路（含急停、使能开关线路）均为 SELV 安全低电压电路。
型号选型与通信规格
（一）型号选型表（8 款核心型号）
型号 通信类型 线缆长度 使能开关类型 核心配置
ePALM10-0061 串口（RS232/422/485） 5m 双 2 位（NO 触点） 含 PC/Printer 口、PLC 口、Aux 口
ePALM10-0062 串口（RS232/422/485） 10m 双 2 位（NO 触点） 含 PC/Printer 口、PLC 口、Aux 口
ePALM10-3P61 串口（RS232/422/485） 5m 单 3 位（双 NO 触点） 含 PC/Printer 口、PLC 口、Aux 口
ePALM10-3P62 串口（RS232/422/485） 10m 单 3 位（双 NO 触点） 含 PC/Printer 口、PLC 口、Aux 口
ePALM10-0066 以太网（10base/T） 5m 单 3 位（双 NO 触点） 含 SCM11 模块，无传统串口，仅以太网编程
ePALM10-0068 以太网（10base/T） 10m 单 3 位（双 NO 触点） 含 SCM11 模块，无传统串口，仅以太网编程

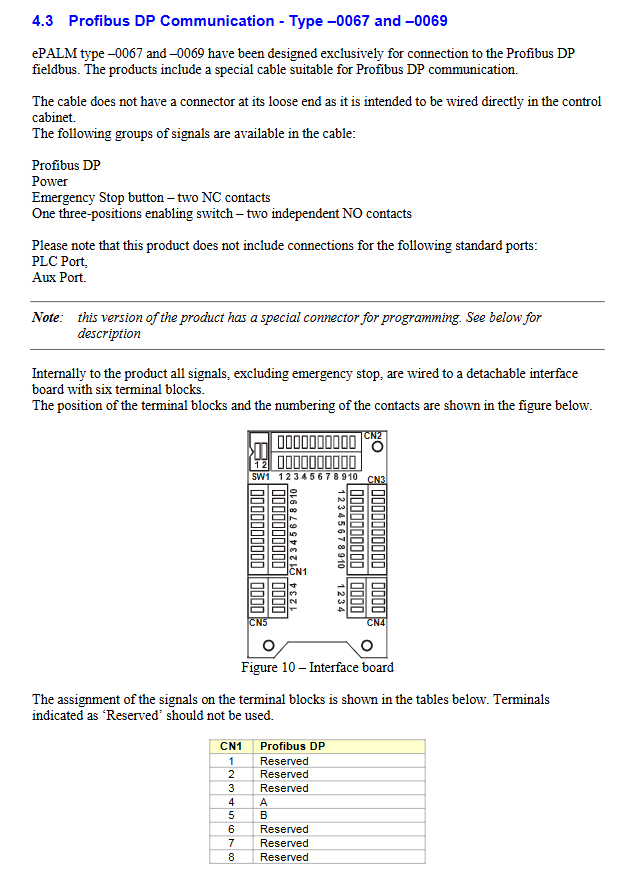

ePALM10-0067 Profibus DP 10m 单 3 位（双 NO 触点） 含 TCM08 模块，背部 RS232 编程口
ePALM10-0069 Profibus DP 5m 单 3 位（双 NO 触点） 含 TCM08 模块，背部 RS232 编程口
（二）核心通信能力
基础通信功能
串口版：支持 RS232/RS422/RS485 协议，波特率9600-38400bps，无奇偶校验，1 个停止位；
以太网版：10base/T 以太网接口，支持设备连接、网络编程、数据传输（报警 / 配方 / 事件）；
Profibus DP 版：支持 Profibus DP 总线通信，内置终端电阻，仅可作为网络端点节点。
拓展与兼容
串口版兼容 TCM 系列模块：TCM01（Siemens S7 MPI）、TCM02（Moeller Suconet K）、TCM03（DeviceNet）、TCM09（CANopen）；
支持双驱动通信，可同时连接两类设备；
兼容超130 种工业设备通信驱动，支持 UniNet 网络（Client/Server 模式）与 OPC Server 数据服务。
软件与安全特性
编程与数据处理
编程软件：UniOP Designer 6，操作直观，支持宏编辑器自定义键盘逻辑；
数据展示：动态数据可通过数字、文本、柱状图、图形图像等格式呈现；
数据存储与传输：支持1024 条报警、256 条事件列表，配方数据可通过以太网传输至主机，支持串口打印机自定义报表打印；
多语言支持：运行时语言数量仅受内存限制，所有文本可导出为 Unicode 格式，便于翻译。
安全防护功能
密码保护：8 级密码保护，限制设备操作与数据访问权限；
急停按钮：硬件硬接线，双 NC（常闭）触点，仅支持低压电路（<48VDC）连接；

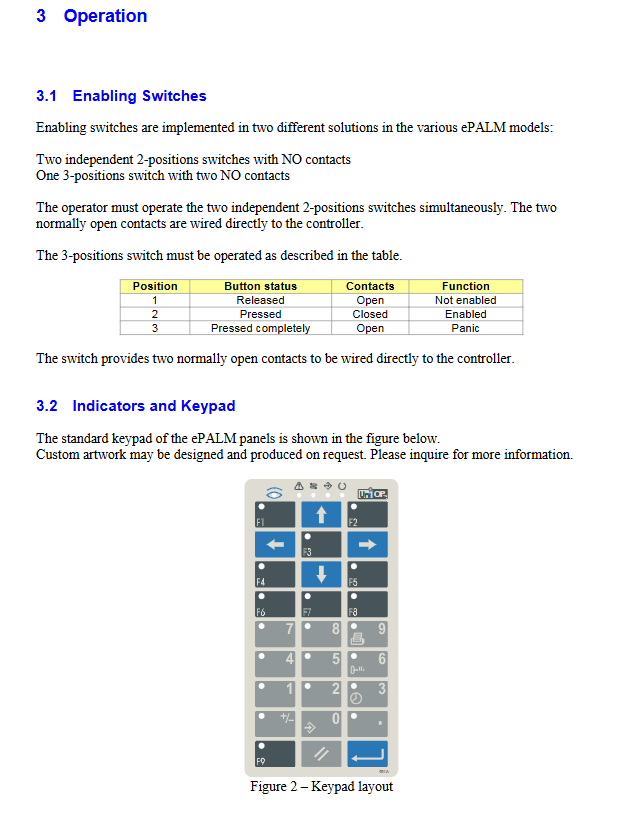

使能开关：分双 2 位（需同时按下启用）和单 3 位（1 档释放、2 档启用、3 档紧急停止）两种，均为 NO（常开）触点；
操作禁忌：禁止用工具操作键盘，通电时不得打开后盖，服务人员操作带电设备前需静电放电。
操作与维护指南
（一）电池更换
更换原因：电池低电量时，红色系统 LED 闪烁提示，需及时更换避免数据丢失；
更换步骤：①关闭设备电源；②用螺丝刀拧松外壳 6 颗固定螺丝；③打开机身，取出 CPU 子系统上的电池；④更换同型号 CR2430 电池（严禁混用其他型号，避免爆炸风险）；⑤装回机身并拧紧螺丝；⑥通电后校验实时时钟；
注意事项：更换会丢失时钟、事件列表、配方数据，废旧电池需按规范处理。
（二）日常维护
清洁要求：仅可用软布 + 中性肥皂擦拭面板，禁止使用任何溶剂；
安装环境：避免持续直射阳光（加速面板膜老化），禁止接触腐蚀性化学物质；
故障排查：无法进入配置模式时，可断电后长按任意 3 个按键，通电保持至屏幕显示配置模式。
（三）供电与接地
供电要求：电源需具备双重或加强绝缘，功率满足设备功耗需求；
接地规范：设备必须可靠连接保护地（PE），接地可抑制电磁干扰，保障控制系统稳定性；
供电回路：可浮空或接地，浮空回路内部通过 1MΩ 电阻 + 3.3nF 电容接电源地。
配件信息
核心配件
编程线缆：CA234（用于 Profibus DP 版与电脑连接编程）；
挂钩配件：AHOOK01（无磁挂钩，便于悬挂设备）、AHOOK02（带磁挂钩，不可用于 - 0067 型号）；
可打印图例：支持自定义键盘图例设计与制作。
配件用途：挂钩配件提升设备便携性，适配车间移动操作场景；专用编程线缆保障不同版本设备的编程连接稳定性。
