UniOP 通用操作面板安装指南
时间: 2026-03-09浏览次数：
UniOP 通用操作面板安装指南
UniOP 通用操作面板安装指南
核心通用技术规格
本指南明确了全系列面板的通用技术参数，部分型号有专属定制规格，核心通用参数如下表，特殊型号差异单独标注：
规格类别 关键参数 特殊型号说明
供电电源 DC 18-30V；2A T 型用户可更换保险丝 CP10G-04、ePAD03-06/33C、eTOP03-50C 等为过流保护装置，无保险丝
备用电池 主流为3V 270mA 锂锰电池（CR2430），不可充电，寿命约 1 年，用户可更换 eTOP04C 为3V 50mA 锂电池（VL2330），可充电，非用户可更换
环境参数 工作温度：0~+50℃；存储温度：-20~+70℃
湿度：5~85% RH（无冷凝）
振动 / 冲击：符合 EN60068-2-6/27 B7 后缀型号工作温度 - 20~+60℃；eTOP/ePAD 系列工作温度 0~+45℃
防护与耐用性 前面板防护等级IP65（需严格遵循安装要求）
按键可靠性 >300 万次
电阻式触摸屏 >100 万次 IP65 防护需按要求安装密封垫、保证切割口尺寸，否则失效
电磁兼容 发射干扰：EN55011 Class A
抗干扰：静电 8KV 空气 / 4KV 接触、浪涌 ±2KV 电源等，符合 EN61000 系列标准 全系列适配工业电磁环境，抗射频、瞬态、传导干扰
核心端口参数 PLC 口：300-38400 波特率，支持 RS232/422/485/20mA 电流环
PC / 打印机口：300-38400 波特率，仅 RS232 波特率因型号不同略有差异，部分基础型号仅支持 9600
编程相关 标配编程软件Designer version 6（Windows 应用）
通信参数：9600 波特率、无奇偶校验、1 停止位 带 PC / 打印机口的型号支持 19200/38400 波特率
各系列核心型号专属参数（节选）
核心型号的显示、内存、功耗、尺寸为安装适配的关键，以下为重点系列代表型号参数表：
型号系列 代表型号 显示类型 / 尺寸 用户内存 24VDC 最大功耗 (mA) 安装开孔 (mm) 重量 (Kg)
ePAD 系列 ePAD03 4x20 LCD/2.8” 512KB 250 149x109 1
ePAD33C 30x80 TFT/10.4” 32MB 1200 311x276 -
eTOP 系列 eTOP04C TFT/4.3” 2MB 400 149x109 1
eTOP05 TFT/5.7” 32MB 600 187x147 1.4
eTOP50C XGA TFT/15” 64MB 1500 392x307 3.8
CP 系列 CP01R-04 4x20 LCD 512KB 250 138x186 1.1
CP10G-04 4x20 LCD/2.8” 512KB 300 141x176 1.1
MKDR 系列 MKDR-16 16x40 LCD/5.6” 512KB 500 311x220 2.5
经典系列 BKDC-46 16x40 STN 彩屏 / 5.6” 32MB 600 275x220 1.9
ETT-VGA 30x80 TFT/9.6” 512KB 700 311x220 2.7
产品安装规范
物理尺寸要求
所有安装尺寸以mm为单位，公差统一为 **±0.5mm**，不同型号 / 后缀（45/50/A6/A7）的切割口、面板厚度、安装深度不同，如 eTOP05 开孔 187x147mm，eTOP50C 开孔 392x307mm。
安装前必须移除红色电池保护条，否则会影响电池正常工作。
密封垫安装（IP65 防护核心）
面板配送矩形 / 线性两种密封垫，按型号适配，拆装后必须更换，贴装要求：
矩形密封垫：贴于设备切割口周围，无张力贴合，避免褶皱；

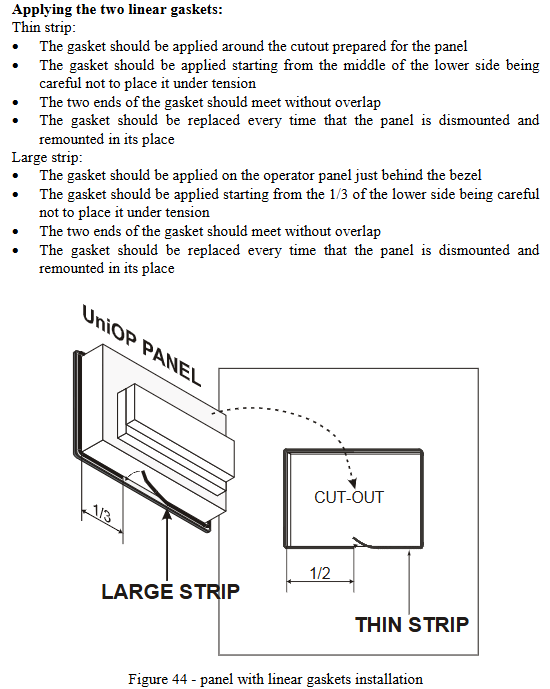

线性密封垫：分细条和粗条，细条贴切割口（从下侧中点开始），粗条贴面板边框（从下侧 1/3 处开始），两端无重叠。
固定方式
将4 个固定支架安装在面板长边靠近角落的位置，拧紧固定螺丝，直至面板塑料 / 铝制边框与安装面完全接触，避免松动。
供电与接地（强制要求）
面板必须可靠接保护地（PE），可通过电源端子旁的螺丝 / 快速端子接地，电源端子 3也需单独接地，黄色标签标识接地位置；
供电电源需具备双重 / 加强绝缘，供电回路可浮空或接地；浮空回路内部通过 1MΩ 电阻 + 4.7nF 电容接电源地；
需确保电源功率满足面板功耗需求，控制系统中所有电子设备需统一规范接地。

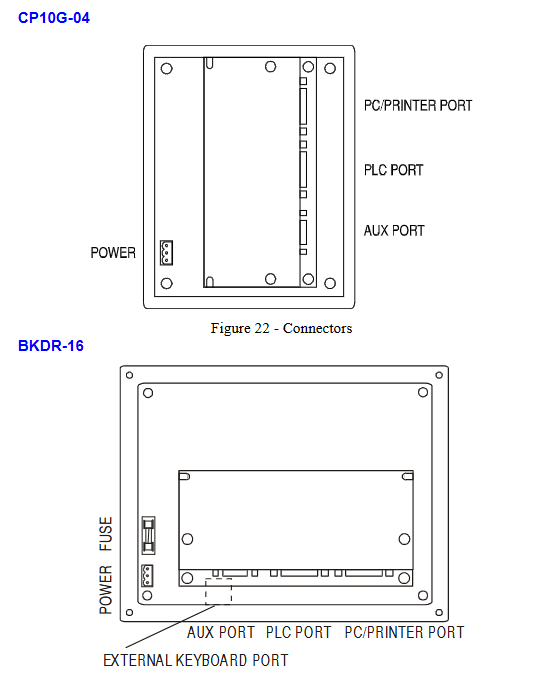

接口配置与连接
面板接口分标配核心接口、拓展接口、特殊功能接口，不同型号接口配置差异较大，核心接口及功能如下：
PLC Port：D-15 公头，核心通信端口，用于连接 PLC / 控制器，或作为 UniNET 客户端网络口，支持 RS232/422/485/20mA 电流环，必须使用对应线缆，否则无法通信，针脚 1 为机壳地、2 为 RXD、3 为 TXD 为核心针脚。
PC/Printer Port：D-15 母头，仅支持 RS232，功能随面板模式变化：配置模式为编程口、UniNET 服务器模式为网络口、普通操作模式为串口打印机口，编程需使用CA2/CA114 线缆。
AUX Port：D-9 母头，工业网络拓展口，功能由选配通信模块决定，针脚定义见模块手册；模块安装需断电操作，装回后在指定区域粘贴功能标签。
以太网 / USB Port：仅中高端 eTOP 型号（eTOP04C/06C/20C/33C/40C/50C）配备，以太网为 10/100Mbit，用于设备通信、编程、数据传输；USB 为 1.1 主机口，可接 U 盘升级固件 / 拷贝数据。
其他端口：部分型号带外部键盘口（接 ET-F/AT-F 键盘）、DX 视频口（eTOP40C/50C）；无 PC/Printer Port 的型号，将 PLC Port 作为PLC/PC 复合口，编程需搭配性别转换器。
日常维护与部件操作
（一）电池更换
电池功能：维持硬件实时时钟、事件列表、配方数据，是面板数据备份的核心。
低电量提示：三重信号 ——FAULT/FLT LED 闪烁、系统菜单显示Battery LOW、RDA 的 S6 位数值变化，需及时更换。
更换步骤：断电→拧松电池仓 4 颗螺丝→取下电池仓→更换同型号电池→装回拧紧→通电验证；更换会丢失所有备份数据，严禁混用电池型号，废旧电池按规范处理，避免爆炸风险。
（二）其他维护操作
铭牌拆卸：捏住铭牌外露部分向下滑动即可取下，更换时必须使用同厚度铭牌，禁止使用加厚铭牌，避免影响面板密封。
SSFDC 存储卡操作：部分型号配备，操作需严格防静电—— 软纸巾清洁金手指、禁止手指 / 合成布接触金手指、拆卸后放入防静电盒，避免油污 / 腐蚀性物质接触。
面板清洁：仅可用软布 + 中性肥皂擦拭，禁止使用任何溶剂，避免腐蚀面板膜和触屏。
编程与操作指令
编程要求
软件：Designer version 6，Windows 专属应用，需单独安装系统，支持电脑 COM1/COM2 口；
连接：面板切换至配置模式，用 CA2/CA114 线缆连接电脑与面板，软件默认通信参数（9600 波特率、无奇偶校验、1 停止位）；
兼容：软件版本需与面板固件版本匹配，否则无法正常编程。
操作模式与按键指令
核心模式：配置模式（编程 / 触摸屏校准）、操作模式（正常运行，含数据录入、密码、报警、事件等子模式）；
按键规则：部分型号无 CLEAR 键，可通过组合键实现；长按按键2 秒激活特殊功能（如 ENTER 2s 进入数据录入）；触屏机型自带CLEAR/ENTER 虚拟按键，数据录入时自动弹出数字键盘；
外键盘支持：部分型号可接 ET-F/AT-F 外部键盘，指令与标配键盘通用。
故障排查与触摸屏校准
（一）配置模式强制进入
当面板启动异常无法正常切换配置模式时，执行：断电→按住任意 3 个按键→通电并保持按键→直至屏幕显示配置模式。
（二）触摸屏校准
分标准校准和紧急校准，紧急校准适用于无法进入标准校准的场景：
标准校准：进入配置模式→触摸屏幕 CLEAR 键至右上角出现小圆标→长按标至左下角→按提示依次触摸指定按键 / ENTER 键→直至切回操作模式；
紧急校准：断电→通电→每秒 1 次点触屏幕中间→直至进入校准模式→执行标准校准步骤。
（三）LED 故障诊断
面板配备 FAULT/DL/RUN/COM/ALARM 等专用 LED，是故障排查的核心依据，核心 LED 状态含义：
表格
LED 名称 颜色 灭 闪烁 常亮
FAULT/FLT 红 无硬件故障，电池正常 电池低电量 硬件故障
RUN 绿 硬件故障 - 面板正常运行
COM 绿 - 通信错误 通信正常
ALARM 红 无报警 报警需确认 报警激活
安全与使用准则
适用安全标准：遵循EN 60204-1工业控制系统安全标准，禁止用面板直接控制无安全防护的电机、阀门等执行器，避免故障引发人身 / 设备危险。
操作禁忌
通电状态下严禁拆卸面板后盖，防止触电和设备损坏；
操作带电面板前，服务人员必须做静电放电处理，避免静电击穿元器件；
禁止用螺丝刀、扳手等任何工具操作按键和触摸屏，避免物理损坏。
环境禁忌
避免面板长期暴露在直射阳光下，加速面板膜老化，影响显示和防护；
禁止安装在腐蚀性化学物质接触的环境，安装前需检测面板膜对现场化学品的耐受性。
