UniOP eTOP306 人机界面
UniOP eTOP306 工业触摸屏
产品基础概况
品牌与系列：UniOP eTOP306 属于eTOP 300 系列人机界面（HMI），由意大利Exor International S.p.A出品，由 ELECTROMATE 提供销售与售后服务，文档版本为 Ver.1.6，更新于 2014 年 2 月 17 日。
核心定位：专为成本敏感型应用设计，融合前沿功能、性能与精巧外观，是工厂自动化、楼宇自动化场景的理想 HMI 选择。
设计亮点：超薄设计，安装深度小于 50mm，兼顾功能与安装空间需求。
核心硬件参数
本产品硬件配置聚焦工业场景的实用性与稳定性，关键参数明确且适配工业环境，核心硬件信息如下表：
硬件类别 具体参数 关键备注
显示模块 5.7 英寸 TFT 彩色屏，320x240（QVGA）分辨率，64K 色，LED 背光；亮度130 Cd/m²（典型值），支持调光 工业级显示，适配不同现场光线环境
触控模块 电阻式触摸屏，配备蜂鸣器，提供触摸屏操作的听觉反馈 工业主流触控方案，操作有反馈更直观
存储内存 64 MB 内部 Flash 用户内存 大容量闪存，满足程序、数据存储需求
指示灯 1 个用户 LED 指示灯、4 个系统 LED 指示灯 清晰区分设备运行与用户自定义状态
供电规格 24 V DC（宽压 18~30 Vdc），0.55 A @24Vdc（最大值）；配备自动保险丝 工业标准宽压供电，适配现场电源环境

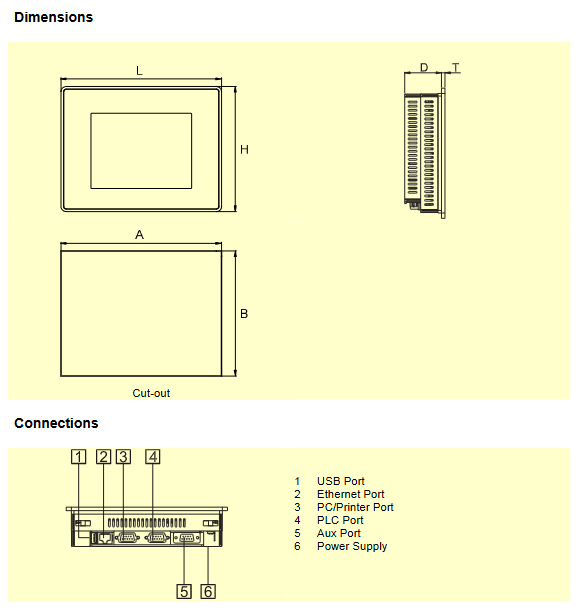

物理尺寸 安装开孔176x136 mm（6.93x5.35"），安装深度45+4 mm(1.77+0.16")，整机重量约 1.0 Kg 超薄设计，重量轻，节省安装空间
时钟与电池 配备硬件实时时钟（带电池备份）；电池为可充电锂电池，非用户可更换 保证时间相关数据准确，电池免用户维护
接口配置
eTOP306 接口配置丰富，标配工业常用接口，同时支持选配模块拓展，兼顾标配实用性与拓展灵活性：
标配核心接口
以太网口：10/100 Mbit 速率，用于设备通信、Designer 软件编程、向主机传输数据；
USB 接口：USB 1.1 主机口，可连接 U 盘，实现应用程序 / 固件升级、配方数据拷贝；
PC / 打印机口：支持 RS-232、RS-485、RS-422，软件可配置，适配串口打印机 / 电脑；
PLC 口：支持 RS-232、RS-485、RS-422，软件可配置，核心与 PLC / 控制器通信；
Aux 扩展口：用于连接现场总线和控制器模块，为功能拓展提供基础。
拓展接口：支持选配TCM、SCM 模块，实现各类现场总线系统、网络的连接，适配不同工业总线环境。
核心功能特性
eTOP306 功能全面，适配工业 HMI 的各类核心需求，软件与硬件协同性强，关键功能可分为 6 大类：
软件编程与兼容
完全兼容UniOP Designer 6 软件，编程方式强大且直观；
支持超 150 种通信驱动，适配市面上绝大多数工业控制器 / 设备；
配备强大的宏编辑器，可自由配置触摸屏的操作逻辑。
图形显示能力
具备高级矢量图形能力，支持多层显示、对象透明，画面展示更丰富；
支持TrueType 字体，文字显示更清晰；
数据可通过数字、文本、柱状图、模拟仪表、图形图像等多种格式展示，支持动态对象属性（隐藏 / 显示）。
通信与网络能力
支持双驱动通信，可同时与两台不同设备建立通信，提升交互效率；
搭载以太网基 UniNet 网络，支持 Client/Server 模式，可实现 UniOP HMI 间的数据共享，也可通过 UniNet OPC Server 向外部提供数据服务。
数据处理与存储
支持数据采集、趋势展示，趋势数据可通过以太网传输至主机；
具备配方数据存储功能，配方数据可通过以太网传至主机，或通过 USB 拷贝至 U 盘，存储容量仅受可用内存限制；
内置1024 条报警列表、1024 条事件列表，可记录工业现场的异常与运行信息。
人机交互与安全
支持多语言应用（含远东语言），运行时语言数量仅受可用内存限制，所有文本可导出为 Unicode 格式，便于翻译；
配备8 级密码保护，为设备操作、数据访问提供多层安全保障；
硬件实时时钟保证时间戳准确，支持屏幕保护功能，延长屏幕使用寿命。
数据输出与打印
支持向串口打印机输出自定义报表，报表格式可通过 Designer 软件自由配置；
报警、事件信息可直接打印，也可传输至主机进行统一管理。
产品认证与选型配件
权威认证：产品符合工业安全与电磁兼容标准，获双重认证：
CE 认证：满足发射标准 EN61000-6-4、抗干扰标准 EN61000-6-2，适配工业环境安装；
UL508 认证：列为危险区域 I 类、2 区、A/B/C/D 组，可适配部分危险工业场景。

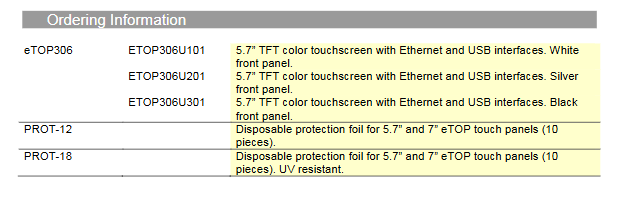

型号选型：按面板颜色分三款，核心功能一致，仅外观差异：
ETOP306U101：白色前面板；
ETOP306U201：银色前面板；
ETOP306U301：黑色前面板。
专用配件：提供两款 5.7/7 英寸 eTOP 触摸屏专用防护膜，均为 10 片装：
PROT-12：一次性防护膜；
PROT-18：一次性防护膜，具备 UV 抗紫外线能力，适配户外 / 强光场景。
