UniOP 通用操作面板安装指南
UniOP 通用操作面板安装指南
产品核心技术规格
（一）通用规格（全型号通用 / 主流参数）
项目 关键参数 备注
供电电压 DC 18-30V 工业直流供电
备用电池 3V 270mA 锂锰电池（CR2430） 不可充电，寿命约 1 年，用户可更换
保险丝 2A T 型 部分型号（如 ePAD、eTOP 系列）为过流保护装置，无保险丝
防护等级 IP65（前面板） 需严格遵循安装环境要求方可保证
工作温度 0~+50℃ A6 后缀型号 0~+60℃，A7 后缀 - 20~+60℃，ePAD/eTOP 系列 0~+45℃
存储温度 -20~+70℃ 符合 EN 60068-2-14 标准
湿度要求 5~85% RH（无冷凝） 符合 EN 60068-2-30 标准
电磁兼容 发射干扰 Class A（EN 55011），抗射频 / 静电 / 瞬态干扰 符合 EN 61000 系列标准
按键 / 触屏寿命 按键 >300 万次，电阻式触屏 >100 万次 工业级耐用性
编程软件 Designer 版本 6 基于 Windows 系统，需与面板固件兼容
（二）端口通用参数
PLC Port：支持 RS232/RS422/RS485/20mA 电流环，D-15 公头，波特率300-38400，为核心通信端口，可连 PLC / 控制器或作为 UniNET 网络口。
PC/Printer Port：RS232 协议，D-15 母头，波特率300-38400，可连电脑编程或串口打印机。
AUX Port：D-9 母头，需选配通信模块实现工业网络通信，针脚定义见模块手册。
外键盘口：部分型号支持，可连接 ET-F/AT-F 型外部键盘。
（三）核心型号关键参数示例（节选）
型号 显示类型 用户内存 24VDC 最大功耗 (mA) 尺寸 (WxHxD,mm) 重量 (Kg)
ECT-16 16x40 STN 彩屏 512KB 500 216x168x82 1.4
ePAD30 30x80 TFT 8MB 700 311x276x100 2.7
eTOP50 48x128 XGA TFT 8MB 1200 392x307x104 3.85
BKDC-16 16x40 STN 彩屏 512KB 500 216x168x82 1.4
产品安装规范

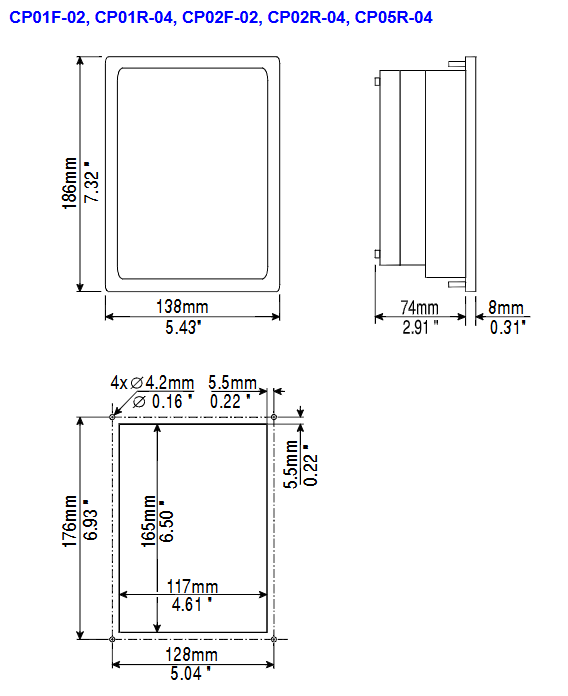

物理尺寸要求：所有安装尺寸单位为 mm，公差 **±0.5mm**，不同型号 / 后缀（45/50/A6/A7）的切割尺寸、面板厚度不同，如 ECT-16 最大面板厚度 8mm，ECT-VGA 为 9mm。
安装前准备：移除面板的红色电池保护条，准备配套固定支架、密封垫（矩形 / 线性两种，随型号配送）。
密封垫安装
矩形密封垫：贴于切割口周围，无张力，每次拆装后更换。
线性密封垫（细 + 粗条）：细条贴切割口，粗条贴面板边框，从下侧中点 / 1/3 处开始粘贴，两端无重叠。
固定方式：将四个固定支架置于面板长边角落，拧紧固定螺丝至面板边框与安装面接触。
供电与接地（核心要求）
必须接保护地（PE），可通过电源端子旁的螺丝 / 快速端子接地，电源端子 3 也需接地。
电源需具备双重 / 加强绝缘，供电回路可浮空或接地，浮空回路内部通过 1MΩ 电阻 + 10nF 电容接电源地。
确保电源功率满足面板功耗需求，所有控制系统电子设备需统一规范接地。
接口连接与模块安装
端口接线：各型号端口布局不同，核心端口（POWER/PLC/PC/AUX）位置见对应型号示意图，PLC Port 针脚定义为核心（如 1 脚机壳地、2 脚 RXD、3 脚 TXD、5 脚 GND 等）。
AUX 模块安装步骤
关闭面板电源；2) 拧松后盖 2 颗螺丝；3) 取下后盖（eTOP/ePAD 系列从侧边卡槽撬动）；4) 将通信模块插入红色接口并锁死；5) 装回后盖并拧紧螺丝；6) 在指定区域粘贴模块功能标签。
无 PC/Printer Port 型号：此类型号将 PLC Port 作为PLC/PC 复合口，编程时需用 CA2/CA114 线缆配合性别转换器。
编程线缆：核心为 CA2/CA114，用于面板与电脑连接，针脚交叉对应（如面板 RXD 接电脑 TXD）。
日常维护与部件操作
（一）电池更换
电池作用：维持硬件实时时钟、事件列表、配方数据，低电量时有三重提示：FAULT/FLT LED 闪烁、系统菜单显示 Battery LOW、RDA 的 S6 位数值变化。
更换步骤：1) 断电；2) 拧松电池仓 4 颗螺丝；3) 取下电池仓；4) 更换 CR2430 电池；5) 装回电池仓并拧紧螺丝；6) 通电验证状态。
注意事项：电池更换会丢失备份数据，严禁混用电池型号，废旧电池按规范处理，避免爆炸风险。
（二）其他部件操作
铭牌拆卸：捏住铭牌外露部分向下滑动即可取下，更换时使用同厚度铭牌，禁止加厚。
存储卡操作：部分型号用 SSFDC 存储卡，操作时需防静电：清洁金手指（软纸巾）、避免手指接触、拆卸后放入防静电盒，禁止用合成布擦拭。
面板清洁：仅用软布 + 中性肥皂擦拭，禁止使用溶剂。
基础使用与按键指令
操作模式：核心分为配置模式（编程 / 校准）和操作模式（正常运行），可通过按键 / 触屏方式切换。
编程要求
软件：Designer V6（Windows 应用，需单独安装系统）。
通信参数：波特率 9600（支持 PC 口的型号可至 38400）、无奇偶校验、1 个停止位，软件默认适配。
连接：面板切配置模式，用 CA2/CA114 线缆连电脑 COM1/COM2 口。
按键指令：分页面模式、报警模式、数据录入模式、密码模式等，不同模式下按键功能不同；无物理按键型号（如 ECT-16） 由触屏实现虚拟按键；部分型号无 CLEAR 键，可通过组合键实现功能，长按按键 2 秒可激活特殊功能（如 ENTER 2s 进入数据录入）。
触屏机型：自带默认虚拟按键（CLEAR/ENTER），数据录入时自动弹出数字键盘。
故障排查与校准
（一）配置模式进入
有按键型号：断电→按住任意 3 个按键→通电并保持至屏幕显示配置模式。
无按键触屏型号（ECT-16/ELT-16/ERT-16）：断电→左手触摸屏幕左侧中间→通电→右手每秒触摸屏幕右侧中间一次，直至显示配置模式。
（二）触摸屏校准
标准校准：进入配置模式→触摸屏幕 CLEAR 键至右上角出现小圆标→长按标至左下角→按提示依次触摸指定按键 / ENTER 键，直至切回操作模式。
紧急校准：适用于无法进入标准校准的情况，断电→通电→每秒点触屏幕中间一次，直至进入校准模式→执行标准校准步骤。
（三）指示灯故障诊断（核心 LED）
LED 名称 颜色 状态 含义
FAULT/FLT 红 灭 无硬件故障，电池正常
闪烁 电池低电量
常亮 硬件故障
RUN 绿 灭 硬件故障
常亮 面板正常运行
COM 绿 闪烁 通信错误（部分型号）
常亮 通信正常
ALARM 红 灭 无报警
闪烁 报警需确认
常亮 报警激活
安全与使用准则
适用标准：遵循EN 60204-1（工业控制系统安全）、EN 61000-6-4（发射干扰）、EN 61000-6-2（抗干扰），产品带 CE 认证。
操作禁忌
禁止用面板直接控制无安全防护的电机、阀门等执行器，避免故障引发危险。
通电状态下禁止拆卸面板后盖，操作带电面板前需先做静电放电处理。
禁止用螺丝刀等工具操作按键 / 触摸屏，避免损坏。
环境禁忌：避免面板长期暴露在直射阳光下（加速面板膜老化），禁止安装在腐蚀性化学物质接触的环境。。
