Allen-Bradley SLC 500系统选择指南
时间: 2026-03-06浏览次数：
Allen-Bradley SLC 500系统选择指南
Allen-Bradley SLC 500系统选择指南
产品概述
Allen-Bradley SLC 500 是罗克韦尔自动化（Rockwell Automation）推出的模块化可编程控制器（PLC）系统，文档版本为 1747-SG001E-EN-E（2013 年 2 月），核心定位是为工业场景提供灵活可扩展的控制解决方案。系统采用模块化设计，可根据需求组合处理器、机架、电源、I/O 模块及通信模块，适配从基础逻辑控制到复杂过程控制、运动控制的多样化需求，广泛应用于制造业、塑料、水处理、冶金等多个行业。
系统具备工业级可靠性，通过 UL、c-UL、CE 等多项认证，工作温度范围 0-60℃，耐受振动、冲击等恶劣工业环境，支持多网络通信和远程编程维护，是工业自动化领域的经典解决方案。
核心硬件组件详解
1. 处理器模块（5 款核心型号）
SLC 500 系列处理器按功能强弱分为 5 款，核心参数如下表：
型号 内存选项 核心指令数 通信接口 最大 I/O 容量 典型扫描时间 特色功能
SLC 5/01 1K/4K 字 52 条 DH-485（从站） 3940 点 8ms/K 指令 基础逻辑控制，入门级
SLC 5/02 4K/8K/16K 字 71 条 DH-485 4096 点 4.8ms/K 指令 增强诊断，复杂指令支持
SLC 5/03 8K/16K/32K 字 107 条 RS-232+DH-485 4096 点 1ms/K 指令 内置 RS-232，支持外部智能设备
SLC 5/04 16K/32K/64K 字 107 条 RS-232+DH+ 4096 点 0.9ms/K 指令 高速 DH + 通信，塑料行业专用款（SLC 5/04P）
SLC 5/05 16K/32K/64K 字 107 条 RS-232+EtherNet/IP 4096 点 0.9ms/K 指令 10/100Mbps 以太网，支持网络上传下载
共性规格：均支持 1-3 个本地机架扩展（共 30 槽），Bit 执行时间 0.37μs-4μs，部分型号支持实时时钟（精度 ±54 秒 / 月 @25℃）。
配件：可选 EEPROM/Flash 内存模块（1747-M1/M2/M13）、锂电池（1747-BA）、程序存储设备（1747-PSD）。
2. 机架与扩展
机架用于安装处理器、I/O 模块及电源，核心参数如下：
型号 槽数 适配电源 扩展方式 用途
1746-A4 4 槽 全系列电源 机架互连电缆 小型系统，空间受限场景
1746-A7 7 槽 全系列电源 机架互连电缆 中型系统，常规扩展
1746-A10 10 槽 全系列电源 机架互连电缆 大型系统，多模块配置
1746-A13 13 槽 全系列电源 机架互连电缆 超大型系统，复杂控制场景
扩展配件：机架互连电缆（1746-C7/C9/C16，最长 1.27m）、槽位填充器（1746-N2，防尘）。
3. 电源模块（7 款，分 AC/DC 输入）
每个机架需独立配置电源，核心参数如下：
型号 输入电压 5V 输出电流 24V 输出电流 最大输入电流 特色
1746-P1 85-265V AC 2A 0.46A 20A 基础款，低功耗
1746-P2 85-265V AC 5A 0.96A 20A 主流款，中等负载
1746-P4 85-250V AC 10A 2.88A 45A 高功率款，总功率≤70W
1746-P3 19.2-28.8V DC 3.6A 0.87A 20A 中压 DC 输入
1746-P5 90-146V DC 5A 0.96A 20A 高压 DC 输入
1746-P6 30-60V DC 5A 0.96A 20A 中高压 DC 输入
1746-P7 10-30V DC 2A（12V 输入）/3.6A（24V 输入） 0.46A（12V 输入）/0.87A（24V 输入） - 低压 DC 输入，隔离设计
共性规格：工作温度 0-60℃（P1/P2 等 55℃以上降额 5%），支持 20ms-3s 短时断电耐受，带电源状态 LED 指示灯。
4. I/O 模块（超 60 种，分四大类）
（1）数字 I/O 模块
覆盖 4-32 通道，支持 AC/DC/ 继电器输出，核心参数示例：
类型 型号示例 通道数 电压等级 关键特性
直流输入（ sinking） 1746-IB16 16 24V DC 响应时间 8ms，8mA 额定电流
直流输入（sourcing） 1746-IV16 16 24V DC 响应时间 8ms，8mA 额定电流
直流输出（sourcing） 1746-OB16 16 24V DC 0.5A / 点，电子保护
交流输入 1746-IA16 16 100/120V AC 响应时间 35ms，12mA 额定电流
交流输出 1746-OA16 16 120/240V AC 0.5A / 点，双向可控硅
继电器输出 1746-OW8 8 5-265V AC/5-125V DC 1A / 点，机械触点
组合 I/O 1746-IO8 4 入 4 出 120V AC 输入 / 继电器输出 集成输入输出，节省槽位
（2）模拟 I/O 模块
支持电压（±10V）、电流（4-20mA）输入输出，核心参数：
类型 型号示例 通道数 分辨率 精度 响应时间
模拟输入 1746-NI4 4 16 位 ±0.365%FS 60ms
模拟输入 1746-NI8 8 16 位 ±0.1%FS 0.75ms / 通道
模拟输出 1746-NO4I 4 14 位 ±0.298%FS 2.5ms
模拟输入输出组合 1746-NIO4I 2 入 2 出 16 位（输入）/14 位（输出） ±0.510% FS（输入） 100μs（输入）
（3）温度模块
支持热电偶和 RTD，核心参数：
类型 型号示例 通道数 适配传感器 精度 冷端补偿
热电偶模块 1746-NT4 4 J/K/T/E/R/S/B/N ±1.06℃（J 型） 集成冷端补偿
热电偶模块 1746-INT4 4 含 C/D 型热电偶 ±1.6℃（J 型） 集成冷端补偿
RTD 模块 1746-NR4 4 铂 / 镍 / 铜 RTD ±0.5℃（铂 100Ω） 自动校准
（4）特殊功能模块
模块类型 型号示例 核心功能 关键参数
高速计数 1746-HSCE 1 通道双向计数 50kHz 频率，16 位计数范围
运动控制 1746-HSRV 单轴伺服控制 300kHz 编码器反馈
步进控制 1746-HSTP1 单轴步进控制 250kHz 脉冲输出
BASIC 语言 1746-BAS 数据采集与报告 24K RAM，RS-232/485 通信
过程控制 1746-BTM 4 区 PID 温度控制 支持热 / 冷控制，16 位分辨率
通信与编程
1. 通信网络与模块
系统支持多种工业网络，核心通信方案如下：
网络类型 核心设备 通信速率 最大距离 用途
EtherNet/IP SLC 5/05 处理器、1761-NET-ENI 10/100Mbps 100m（双绞线） 企业级互联、远程编程
ControlNet 1747-SCNR（扫描器）、1747-ACN15（适配器） 5Mbps 1000m（同轴电缆） 实时控制、I/O 同步
DeviceNet 1747-SDN（扫描器）、1761-NET-DNI 125/250/500Kbps 500m 传感器 / 执行器互联

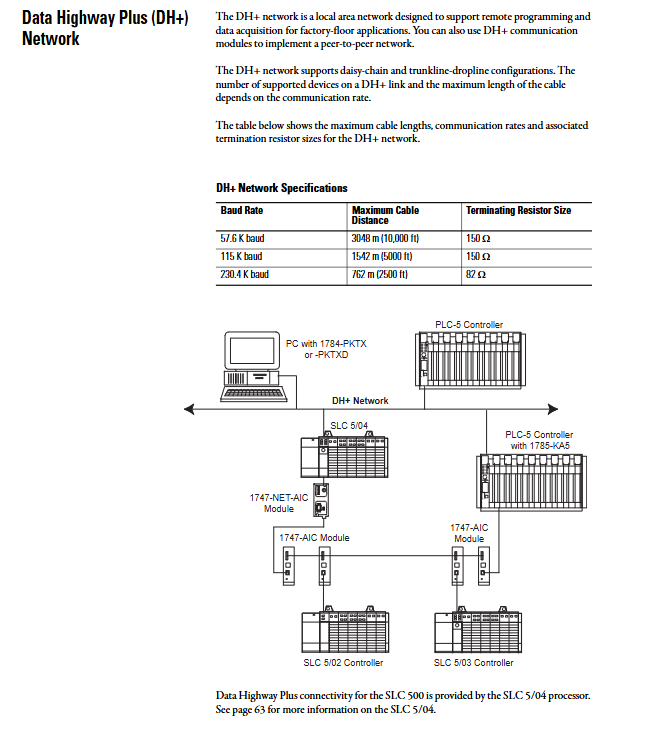

DH+ SLC 5/04 处理器、1784-PKTX 57.6K-230.4Kbps 3048m 控制器间通信
DH-485 1747-AIC（耦合器）、1747-KE 19.2Kbps 1200m 低成本设备互联
RS-232 处理器内置通道 300-19200bps 15m 本地编程、Modem 连接
2. 编程软件
软件名称：RSLogix 500
核心功能：梯形逻辑编程、I/O 配置、诊断工具、数据监控、程序上传下载
运行环境：Windows 系统
辅助工具：RSLinx（通信驱动）、RSNetWorx（网络配置）、1747-WINBAS（BASIC 模块编程）
系统配置与扩展
配置流程：确定 I/O 需求→选择 I/O 模块→匹配处理器（内存 / 通信）→选择机架（槽数）→配置电源（负载核算）→添加通信模块→编程调试
扩展限制：最多 3 个本地机架，总槽数 30；最大 I/O 容量 4096 输入 + 4096 输出；通信节点数依网络类型而定（DH-485 最多 32 节点）
布线配件：1492 系列接口模块（IFM）、预接线电缆（1492-CABLE），支持快速接线和故障诊断
环境与安全规格
项目 规格
工作温度 0-60℃
存储温度 -40-85℃
相对湿度 5-95%（非凝露）
振动（工作） 1g @5-2000Hz（IEC 60068-2-6）
冲击（工作） 30g（3 脉冲，11ms）
隔离电压 通信电路间 500V DC；背板与 I/O 间 1500V AC
危险区域认证 Class I, Division 2 Group A/B/C/D
