WITTENSTEIN alpha LP+/LPB+低背隙行星齿轮减速器
时间: 2026-03-06浏览次数：
WITTENSTEIN alpha LP+/LPB+低背隙行星齿轮减速器
WITTENSTEIN alpha LP+/LPB+低背隙行星齿轮减速器
产品概述
WITTENSTEIN alpha LP+/LPB+ 系列是专为工业应用设计的低背隙行星齿轮减速器，核心功能是实现转矩与转速的精准转换，适用于不涉及 2002/95/EU 指令限制的工业场景。产品分为两大系列，核心差异在于输出结构：
LP + 系列：配备输出轴，支持 1 级或 2 级传动，尺寸覆盖 050、070、090、120、155 五种规格；
LPB + 系列：配备输出法兰（可安装齿形皮带轮），仅支持 1 级传动，尺寸覆盖 070、090、120 三种规格。
产品采用 “M” 型电机安装设计，通过夹紧轮毂对中电机（而非 adapter 板），避免电机径向变形；适配多种电机类型，可通过 adapter 板和衬套实现灵活匹配，且出厂即完成终身润滑，无需额外添加润滑剂。
核心规格参数
1. 尺寸与重量
系列 尺寸 1 级重量（kg） 2 级重量（kg） 最大轴向力（N）
LP+ 050 0.75 0.95 1800
LP+ 070 2.0 2.4 4300
LP+ 090 4.0 5.0 5100
LP+ 120 8.6 11.0 11300
LP+ 155 17.0 21.0 18500
LPB+ 070 1.6 - 4300
LPB+ 090 3.3 - 5100
LPB+ 120 7.3 - 11300
2. 环境与运行限制
工作环境温度：-15℃ ~ +40℃（超出需咨询客服）；
最大运行温度：≤90℃；
存储条件：水平放置、干燥环境，温度 0℃ ~ +40℃，最长存储 2 年；
运行要求：避免结冰（防止密封件损坏）、清洁无粉尘、无腐蚀性介质。
安装与装配流程
1. 装配前准备
核对交付清单，确认部件完整（LPB + 含 adapter 板及 4 个紧固螺栓）；
清洁关键部件：配合面、对中结构、电机轴、插头座内径、衬套内外侧，去除防锈剂（可用丙酮或 Loctite 7063）；
准备工具：校准扭矩扳手、无纤维抹布、非腐蚀性清洁剂、螺纹锁固剂（如 Loctite 243）。

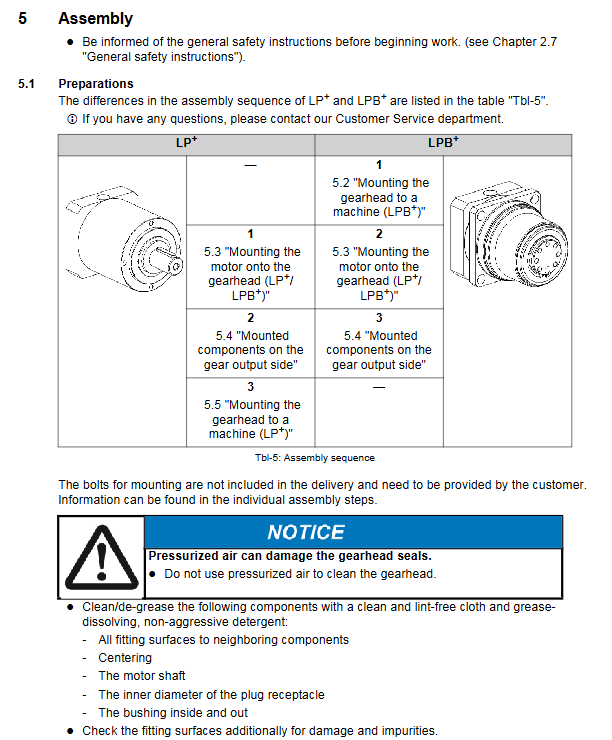

2. 核心装配流程（LP + 与 LPB + 差异）
步骤 LP + 系列 LPB + 系列
1 安装电机（含 adapter 板预安装） 固定齿轮减速器到设备（可选垫片调整位置）
2 安装输出侧组件（齿轮 / 皮带轮） 安装电机（需先手动预紧 adapter 板）
3 固定齿轮减速器到设备 安装输出侧齿形皮带轮
3. 关键安装要求
电机适配：必须为 B5 设计、径向 / 轴向跳动公差达 DIN 42955 “N” 级，优先选择光滑轴（带键需移除）；
对中要求：衬套切口需与电机轴凹槽对齐，并与螺纹销呈 90°；电机与 adapter 板间无间隙；

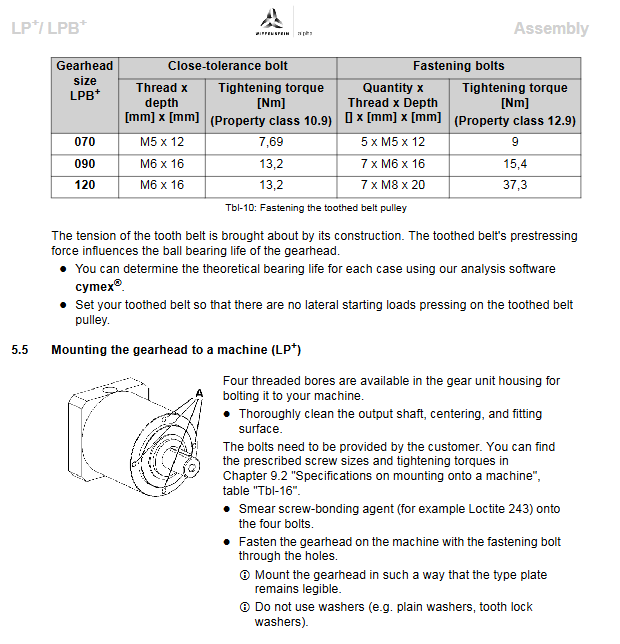

紧固规范：螺栓需对角分步（至少 2 次）紧固，按规定扭矩操作（如 LPB+ 070 adapter 板 M4 螺栓扭矩 2.64Nm）；
禁止行为：不使用垫片、不暴力敲击装配、不使用压缩空气清洁（防止损坏密封件）。
运行与维护
1. 运行规范
负载限制：严格遵守额定转速和转矩，不超负荷运行；
环境控制：保持运行环境清洁干燥，避免粉尘、油污堆积；
异常处理：发现温度升高、噪音增大等异常时，立即停机排查，禁止带病运行。
2. 维护计划
维护项目 启动时 500 小时 / 3 个月 每 3 个月 每年
视觉检查（外壳损伤、泄漏） ✔️ ✔️ ✔️ -
紧固力矩检查（壳体 / 电机 / 皮带轮螺栓） ✔️ ✔️ - ✔️
3. 润滑说明
标准配置：终身润滑，润滑剂由 Castrol 提供；
特殊需求：食品行业可选用 Klüber Lubrication 的 USDA-H1 认证产品；
泄漏处理：少量润滑剂渗出属正常，若持续泄漏需联系客服排查密封件。
故障排查与处置
故障现象 可能原因 处置方案
运行温度升高 1. 产品与工况不匹配；2. 电机发热传导；3. 环境温度过高 1. 核对技术规格；2. 检查电机接线 / 更换适配电机；3. 加强散热
运行噪音增大 1. 电机安装变形；2. 轴承损坏；3. 齿轮齿面损伤 联系客服，由专业人员检修 / 更换部件
润滑剂流失 1. 润滑剂加注过量；2. 密封件失效 1. 擦拭多余润滑剂，持续观察；2. 联系客服更换密封件
安全与处置
1. 安全注意事项
运行时：远离旋转部件，避免卷入风险；佩戴防护手套触碰外壳（防止高温烫伤）；
维护时：先切断电源，做好防重启措施；
运输时：使用适配起重设备，避免撞击，不站在悬挂负载下方。
2. 处置与回收
包装处置：按当地环保规定，分类回收纸板、铝箔等包装材料；
产品处置：报废时需送至指定回收点，遵守当地废弃物处理法规；
部件更换：adapter 板更换、拆解需咨询客服，禁止未经授权改装。
