ABB AX400系列 AX460和AX466型单输入和双输入pH/氧化还原（ORP）分析仪
产品概述
ABB AX400系列是专为工业过程设计的 pH / 氧化还原（ORP）分析仪，包含AX460（单输入）和AX466（双输入）两个型号，主要用于连续监测和控制程序的pH值值与 ORP 电位。产品通过了 EN61326等 EMC 认证，符合 EN61010-1安全标准，具备高输入阻抗（＞10¹³Ω）、精准测量、抗干扰能力强等特点，适配恶劣工业环境，支持多安装方式和灵活配置，广泛应用于化工、食品饮料、水处理、石油石化等多个行业。
核心技术参数
类别 关键参数 详细说明
测量范围pH值-2.00~16.00pH分辨率 0.01pH，精度 ±0.01pH
氧化还原电位（mV）-1200~+1200mV分辨率 0.1mV
温度补偿 范围 -10.0~150.0℃（自动）、手动预设温度
传感器类型 可编程 Pt100、Pt1000、巴尔科3K或无补偿
输入特性 输入类型 标准输入 / 差分输入（支持溶液接地棒）
输入阻抗 玻璃电极＞10¹³Ω，参考电极＞10¹³Ω
最大电极距离100米（275英尺）
输出规格 模拟输出 2 路标准（可选 4 路），支持 0-10mA/0-20mA/4-20mA精度 ±0.25%FSD
继电器输出 3 路标准（可选 5 路），单刀双掷，额定 5A/115/230V交流电、5A直流电
环境适应性 工作温度-20~65℃（-4~149°F）
存储温度-25～75℃（-13～167°F）
相对湿度≤95%RH（非冷冻）
供电要求 电压范围85-265V交流电50/60Hz24V交流电或 12-30V DC（可选择）
功耗＜10VA
核心功能详解
1. 测量与校准
测量模式：支持 pH 和 ORP 双模式切换，双输入型号可同时监测两路不同参数（如一路 pH + 一路 ORP）
校准功能：
校准方式：自动单点 / 两点校准、手动单点 / 两点校准、抓取校准（抓斗校准）
缓冲液支持：默认兼容 ABB、NIST、DIN、默克、美国Tech 5类标准缓冲液，同时支持用户自定义缓冲液（5 个温度点标定）。
校准验证：显示斜率（40%~105%，低限可配置）和 pH 检查值（玻璃电极最优 7酸碱度，锑电极最优 0pH）斜率异常时触发报警。
温度补偿：支持自动补偿（通过 Pt100等温度传感器）和手动补偿（预设样品温度），补偿系数可配置（-0.050～0.020 pH/℃）保障宽温度范围内的测量精度。
2. 自动清洗功能
控制方式：通过 报警3继电器配置，支持连续清洗或脉冲清洗（1s通断循环）。
可配置参数：
清洗频率：15 分钟～24 小时（15 分钟增量起步，1 小时后按小时调整）；
清洗时长：15 秒～10 分钟（15 秒增量起步，1 分钟后按分钟调整）；
恢复周期：0.5~5.0 分钟（0.5 分钟增量）。
特点：清洗期间模拟输出保持清洗前数值，避免过程波动。
3. 显示与操作
显示界面：双 5 位 7 段 LCD 背光显示屏，上方显示测量值 / 设定点，下方 16 字符点阵显示单位和状态信息。
操作方式：5 键膜片键盘（菜单 / 左右滚动 / 上下调整），支持快速切换操作页面、配置参数、启动校准和清洗。
语言支持：英语、德语、法语、西班牙语、意大利语等 6 种语言，可通过参数配置切换。
4. 数据记录与安全
日志功能：需搭配可选模拟输出板，记录报警事件（10 条）、错误事件（5 条）、校准记录（5 条）、电源事件（2 条），包含时间戳和详细状态。
安全保护：
4 位安全码（0000~19999）：限制参数配置权限；
4 位校准码（0000~19999）：限制校准操作权限；
故障安全输出：模拟输出可设置故障时保持原值或切换至预设默认值（0~22mA）
安装与配置
1. 安装方式
安装类型 适用场景 关键规格
壁挂 / 管道安装 现场直接安装，靠近测量点 尺寸 192×230×94毫米重量 1kg，IP66防护
面板安装 控制柜集成安装 尺寸 96×96×162毫米重量 0.6kg，正面 IP66 防护
电缆连接：配备 7 个 M20 电缆 压盖，支撑5~9mm直径电缆，电极与分析仪最大距离可达 100m。
接地要求：机壳配备接地柱，需可靠接地以减少 RFI 干扰，保障测量精度。
2. 输入配置
输入类型：可切换标准输入（无溶液接地棒）和差分输入（带溶液接地棒），适配不同电极系统。
电极兼容：支持玻璃 pH 电极、锑 pH 电极、ORP 电极，温度传感器支持 Pt100、Pt1000、巴尔科3K三种类型。
报警与输出
1. 报警功能
报警数量：最多 5 路继电器报警（标配 3 路，可选扩展至 5 路）。
报警配置：可设置报警类型（高 / 低 / 状态 / 清洗）、触发点、滞后量（0~5%）、延时（0~60s）支持故障安全模式（故障保护）
报警指示：正面 LED 指示灯 + 继电器输出，同步记录报警事件至日志。
2. 模拟输出
输出通道：2 路标准模拟输出，可选扩展至 4 路，全隔离设计。
输出范围：可编程为 0-10mA、0-20mA或 4-20mA，最大负载电阻 750Ω（20mA时）。
输出分配：可将输出分配给任意测量参数（pH/ORP/温度），支持量程缩放（零值和跨度可配置）。

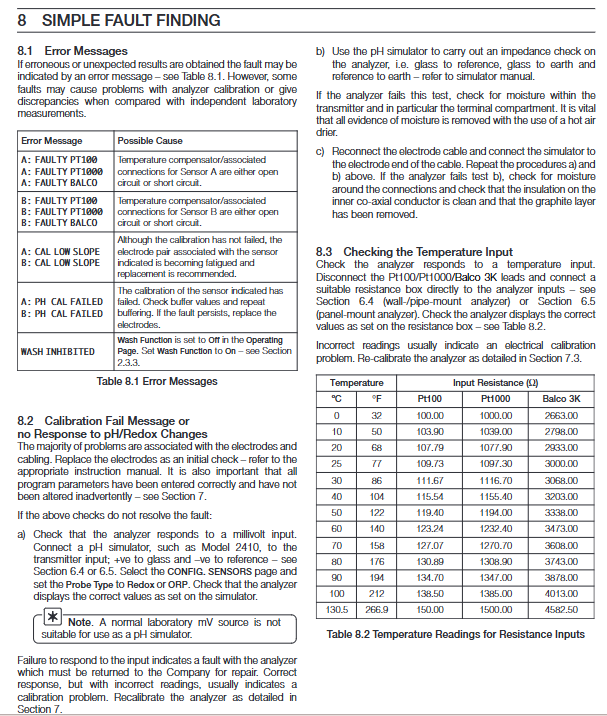

维护与故障排查
常规维护：定期校准（根据工况建议 1~3 个月）、检查电极污染情况、清理分析仪外壳。
常见故障：
温度传感器错误（如 “A：PT100故障”）：检查传感器接线是否短路 / 开路；
校准失败（如 “A:PH-CAL失败”）：核对缓冲液数值、检查电极状态，重新校准；
无响应：检查电源、接线是否正确，确认安全码输入无误。
