GE Vernova MVAJ 05/10/20系列为跳闸与控制继电器
时间: 2026-03-06浏览次数：
GE Vernova MVAJ 05/10/20系列为跳闸与控制继电器
GE Vernova MVAJ 05/10/20系列为跳闸与控制继电器
产品整体定位与设计
产品归属与核心价值：MVAJ 05/10/20是 GE Vernova Grid Solutions 的跳闸与控制继电器，核心作用是作为保护继电器与断路器的中间接口，解决保护继电器触点容量不足的问题，同时提供多断路器联跳的额外触点、控制、信号指示和联锁功能，可直接驱动断路器跳闸线圈。
核心设计：采用铰接电枢结构，制造标准高，具备高可靠性和灵活性；产品触点弹跳可忽略不计，且抗布线电容放电，避免故障时电容放电导致的误动作。
市场表现：MVAJ 系列 1984 年首次推出，1999 年升级为 05/10/20 款，累计交付超16000 台（初代）+10000 台（升级款）=26000 台，应用成熟。
产品分类
跳闸继电器：标配手动复位标旗，动作速度快（＜10ms），适配断路器跳闸核心场景；
控制继电器：为跳闸继电器的衍生款，动作速度约15ms，配随动标旗，可直观显示电枢状态，适配对动作时间无严格要求的控制场景。
核心型号与配置参数

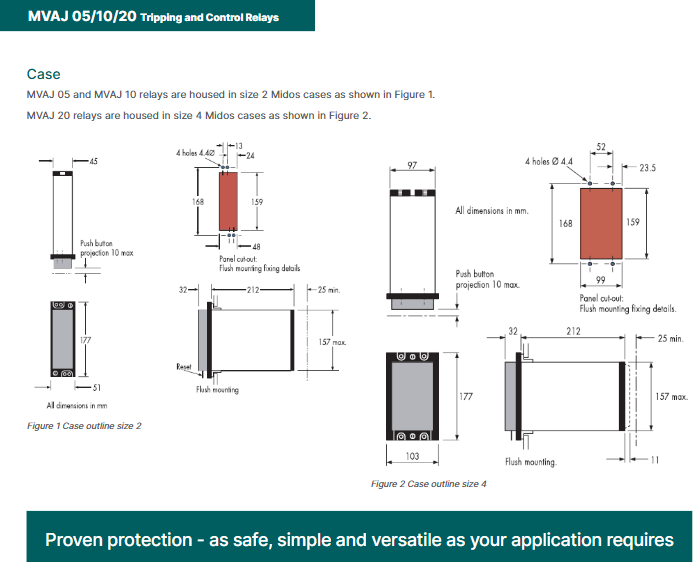

型号与触点 / 壳体对应：按触点数量分三款，壳体适配 Midos 标准，核心对应关系如下：
| 型号 | 触点数量 | 壳体规格 | 核心动作时间（标准标旗） |
| MVAJ 05 | 5 路 | 2 号 | ＜8ms |
| MVAJ 10 | 10 路 | 2 号 | ＜8ms |
| MVAJ 20 | 20 路 | 4 号 | ＜10ms |
复位方式与型号变体：全系列支持 5 种复位方式，不同触点数对应不同变体型号，2.5s 延时自复位仅 MVAJ 102 提供，核心对应如下：
| 复位方式 | 5 触点（05） | 10 触点（10） | 20 触点（20） |
| 自复位 | 051 | 101 | - |
| 2.5s 延时自复位 | - | 102 | - |
| 手动复位 | 053 | 103 | 203 |
| 电动复位 | 054 | 104 | 204 |
| 手动 + 电动复位 | 055 | 105 | 205 |
额定电压与工作范围：支持 5 档额定直流电压，各档位均有宽工作范围，适配不同工业现场电源，参数如下：
| 额定电压（Vx） | 工作电压范围（V） |
| 24/27* | 14.4 – 32.4 |
| 30-34* | 18.0 – 40.8 |
| 48/54* | 28.8 – 64.8 |
| 110/125 | 66 – 150 |
| 220/250 | 132 - 300 |
注：低负载配置支持 AC/DC，高负载配置仅支持 DC
核心负载配置与切换
产品标配高负载配置，通过拆除外部端子链接可灵活切换为低负载，两种配置适配不同场景，核心差异与切换方式如下：
切换方式：拆除22 和 24 号端子间的外部链接，即可从高负载切换为低负载；MVAJ 102 为专属延时型号，仅支持高负载，无需链接切换。
高负载配置
工作制式：仅 DC 运行，具备复位抑制功能，高负载场景可选择40-60ms 延时切离负载；
核心特性：抗布线电容放电能力强，对电池布线接地故障初期的电容放电电流不敏感；
适配场景：高安全等级断路器跳闸回路、分布式跳闸回路、触发触点与继电器距离较远的场景；还可配合 MVAX 11 监视继电器使用，适配布线有风险的场景。
低负载配置
工作制式：AC/DC 均可运行，负载瞬时切离，无延时；
核心特性：配置简单，功耗更低；
适配场景：触发触点与继电器距离较近的常规控制 / 跳闸场景。
负载切离特性：负载切离时继电器功耗会降至经济水平或完全切断（0 功耗），不同型号切离延时不同：
MVAJ 05：高负载瞬时切离，低负载瞬时切离；
MVAJ 10/20：高负载40-60ms 延时切离，低负载瞬时切离；
切离前高负载会降至约100W，保障串联辅助元件可靠动作。
不同复位方式继电器的工作原理
自复位继电器（051/101）
核心设计：磁路中设残余间隙，确保触发信号移除后自动复位；
工作过程：保护触点触发后，串联电阻切入降低功耗，维持吸合状态；触发信号断开后，经济功耗切除，继电器复位；
适配场景：自动重合闸方案的跳闸继电器、通用信号指示场景。
2.5s 延时自复位继电器（102）
专属功能：唯一支持2.5s 延时复位的型号，可接收瞬时 / 持续触发信号，持续触发时跳闸信号为 “触发时长 + 2.5s”；
工作过程：触发信号断开后，25 号端子保持继电器吸合，电路板定时器启动，延时 2.5s 后复位；
核心适配：大型三相变压器的高低压断路器联跳，解决高压断路器跳闸更快、低压断路器跳闸信号不足的问题。
手动复位继电器（053/103/203）
核心设计：吸合电枢线圈串联内部常断触点，动作后切断线圈回路，负载降至 0；
复位方式：通过继电器前盖的按钮手动复位，MVAJ 20 为双元件，需单独复位；
适配场景：变压器相关断路器跳闸，作为有效锁定继电器使用。
电动 / 手动 + 电动复位继电器（054/055/104/105/204/205）
工作过程：与手动复位继电器类似，电动复位需向复位线圈施加电压；手动 + 电动复位型号吸合后，内部触点闭合激活复位回路；
复位抑制：连接21 和 23 号端子可激活复位抑制，防止操作回路通电时复位回路误触发，避免继电器在吸合 / 复位间振荡；
适配场景：自动重合闸方案、需要远程复位的跳闸 / 控制场景。
关键电气性能与耐久性

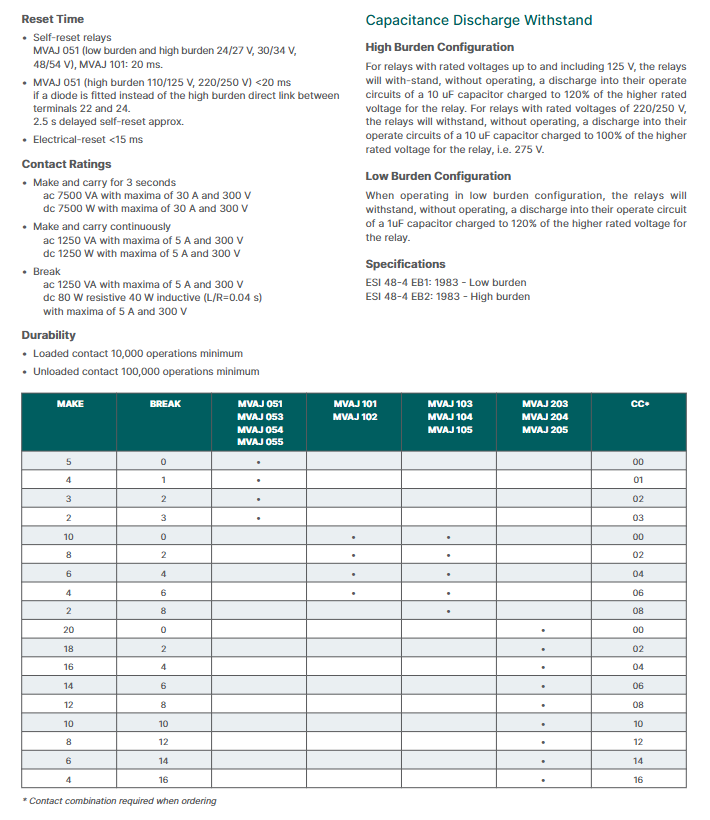

触点额定容量：触点通断和承载能力优异，AC/DC 工况区分明确，参数如下：
| 工作工况 | 3 秒闭合承载 | 持续闭合承载 | 断开能力 |
| AC | 7500VA（≤30A/300V） | 1250VA（≤5A/300V） | 1250VA（≤5A/300V） |
| DC | 7500W（≤30A/300V） | 1250W（≤5A/300V） | 80W 阻性 / 40W 感性（≤5A/300V） |
电容放电耐受能力：核心抗干扰特性，不同负载配置耐受能力不同，避免电容放电误动作：
高负载：≤125V 型号耐受10μF电容（120% 额定电压）放电；220/250V 型号耐受 10μF 电容（100% 额定电压，275V）放电；
低负载：耐受1μF电容（120% 额定电压）放电。
耐久性：触点机械和电气寿命长，满足工业长期运行需求：
带载触点：≥10000 次操作；
空载触点：≥100000 次操作。
复位时间：复位速度快，适配快速复归的工业场景：
自复位：051/101 为20ms；110/125V/220/250V 高负载 051 加装二极管后＜20ms；
电动复位：＜15ms；
MVAJ 102：约2.5s延时复位。
标旗类型与订货要求
标旗类型：分两种，适配跳闸 / 控制不同场景，直接影响动作时间：
标准手动复位标旗：所有跳闸继电器标配，动作后掉落，复位后保持动作状态，指示故障发生，不增加动作时间；
随动标旗：控制继电器标配，随电枢吸合 / 复位动作，直观显示继电器当前状态，动作时间增至 15ms，不适配跳闸场景。
订货必备信息：下单时需明确提供 8 项核心信息，包含型号、配置、规格等，具体为：
① 继电器型号（MVAJ）；② 触点数（05/10/20）；③ 复位方式（1/2/3/4/5）；④ 壳体规格（R/T）；⑤ 标旗类型（A/B）；⑥ 额定电压（00/02/05/08/10）；⑦ 输出触点组合（CC）；⑧ 设计后缀。
