GE Vernova MVAW 11/13/21型中间继电器
时间: 2026-03-06浏览次数：
GE Vernova MVAW 11/13/21型中间继电器
GE Vernova MVAW 11/13/21型中间继电器
产品整体定位与核心设计
产品归属与用途：MVAW 11/13/21是 GE Vernova 旗下 Grid Solutions 的中间继电器，核心用于通过长引导线远程控制开关设备及相关配套设备，可适配防腐蚀负电位偏置装置，广泛应用于电力系统及工业远程控制场景。
核心结构设计：采用吸合电枢式紧凑结构，机械稳定性高、动作可靠；线圈组件中集成管状插芯，是继电器对感应交流电压无响应的核心设计，有效避免交流干扰导致的误动作。
型号核心差异：三款型号的核心区别为触点复位方式，MVAW 11/21 为自复位触点，MVAW 13 为手动复位触点；其中 MVAW11/13 为单极继电器，MVAW21 为双极继电器，且可可选装机械手动复位动作指示器，便于现场查看继电器工作状态。

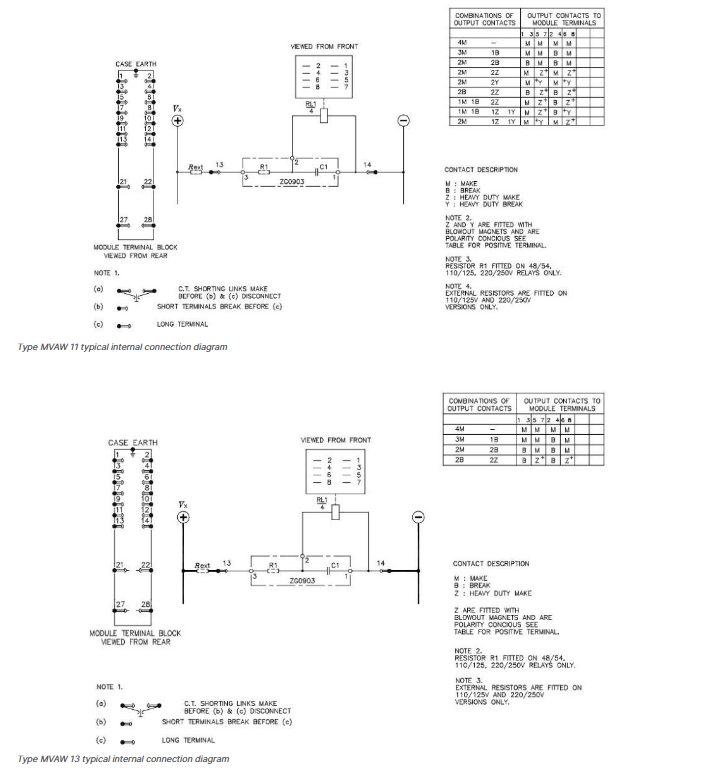

触点动作原则：所有型号的触点均遵循“短端子先断开（SHORT TERMINALS BREAK BEFORE）”的机械动作原则，保障触点切换的安全性和稳定性。
核心电气技术参数
产品核心电气参数围绕直流工作设计，抗交流干扰能力突出，关键数值如下表及核心说明：
电气参数 核心指标 备注
额定电压 30/34V、48/54V、110/125V、220/250V DC 全系列直流额定电压，适配不同现场电源
交流抑制范围 典型达110V AC 50Hz（48/54V 继电器） 随触点配置不同，AC 抑制能力分 70V/110V 两档
最大引导回路电阻 200Ω 适配长引导线的电阻特性
吸合电流 ≥25mA 高吸合电流为核心特性，适配防腐蚀负电位偏置装置
释放电流 ≥15mA -
48/54V 继电器功耗 3.7W（54V 时） -
动作时间 典型50ms（4 触点配置，48V、0/200Ω 回路） 随触点数量略有变化
复位时间 ＜35ms 典型值约 80ms
触点耐久性 带载：≥10000 次；空载：≥100000 次 保障长期稳定运行
触点配置与额定参数
触点类型与组合
分标准触点和重型灭弧触点（Blow-out Contacts），触点动作定义为：闭合（M）、断开（B）、灭弧（Z/Y）；
提供多种触点组合形式，核心包括 4M、3M1B、2M2B、2M2Z、2B2Z 等，MVAW21（双极）还分左手单元和右手单元，各单元均支持独立的触点组合，满足多样化的控制需求。
交流抑制能力与触点配置关联
不同触点组合对应不同的 50Hz 交流抑制能力，为现场抗干扰选型提供依据：
触点组合 交流抑制能力（50Hz AC） 触点组合 交流抑制能力（50Hz AC）
4M（4 闭） 110V 2M2B（2 闭 2 断） 70V
2M2Z（2 闭 2 灭弧） 110V 2B2Z（2 断 2 灭弧） 70V
3M1B（3 闭 1 断） 70V 2M2Y（2 闭 2 灭弧） 70V
触点额定容量
标准 / 转换触点、重型触点的通断和承载能力不同，AC/DC 工况下指标区分，核心如下表：
表格
触点类型 工作工况 持续闭合承载 3 秒闭合承载 断开能力
标准 / 转换触点 AC 1250VA（≤5A/300V） 7500VA（≤30A/300V） 1250VA（≤5A/300V）
标准 / 转换触点 DC 1250W（≤5A/300V） 7500W（≤30A/300V） 阻性 100W / 感性 50W（≤5A/300V）
重型触点 DC 1250W（≤5A/300V） 7500W（≤30A/300V） 参考产品曲线
电气耐受与合规认证
产品具备优异的电气耐受能力，且符合欧盟 EMC 和产品安全相关指令，为工业现场安全运行提供保障：
介电耐受（符合 IEC 60255-5:1977）
所有端子与壳地之间：2kV rms，持续 1 分钟；
独立电路的所有端子之间：2kV rms，持续 1 分钟；
常开触点两端：1kV rms，持续 1 分钟。
高压冲击耐受（符合 IEC 60255-5:1977）
同电路（输出触点除外）、独立电路的所有端子间，及所有端子与壳地之间：5kV 峰值（1.2/50ms，0.5J），各施加3 次正脉冲 + 3 次负脉冲。
高频干扰耐受（符合 IEC 60255-22-1:1988 Ⅲ 类）
独立电路间、独立电路与壳地之间：2.5kV 峰值；
同电路端子间（金属触点除外）：1.0kV 峰值。
合规认证
EMC 合规：符合 89/336/EEC 指令，依据 EN 50081-2:1994/1995 通用标准认证；
产品安全：符合 73/23/EEC 欧盟低电压指令，依据 EN61010-1:1993/A2:1995 认证。
机械与环境特性
壳体与防护
壳体规格：MVAW11/13（单极）采用2 号壳体，MVAW21（双极）采用4 号壳体；
防护等级：IP50（防尘保护），符合 IEC 60529:1989 标准。
温度耐受（符合 IEC 60255-6:1998）
工作温度：-25℃ ~ +55℃；
存储 / 运输温度：-25℃ ~ +70℃，耐受干热（IEC 60068-2-2:1974）、低温（IEC 60068-2-1:1990）工况。
湿度耐受：符合 IEC 60068-2-3:1969 标准，可在93% 相对湿度、40℃的环境下持续工作56 天，无凝露影响。
机械振动：符合 IEC 60255-21-1:1988 标准，响应等级 1 级，抗振动能力优异，适配工业现场复杂的机械环境。
订货与附加信息
订货必备信息：下单时需明确提供继电器型号（11/13/21）、额定电压、触点类型 / 组合、是否需要可选的动作指示器；
补充说明：重型灭弧触点的断开能力无固定数值，需参考产品手册中的断开能力曲线；产品详细接线、安装信息可查阅对应产品手册。
