ALSTOM ALSPA P1200NT跳闸和控制继电器
时间: 2026-03-06浏览次数：
ALSTOM ALSPA P1200NT跳闸和控制继电器
ALSTOM ALSPA P1200NT跳闸和控制继电器
产品整体定位与核心价值

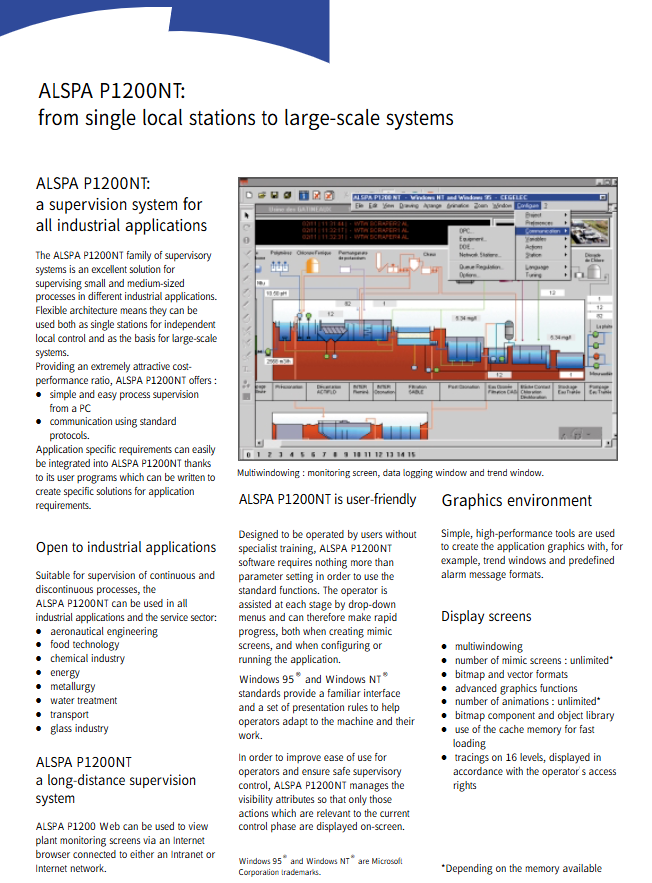

产品属性：ALSPA P1200NT是阿尔斯通推出的工业过程监控系统，主打中小规模过程的监控与管理，架构具备高度灵活性，可实现单本地工作站独立控制到大型规模化系统的灵活部署。
核心优势：拥有极高的性价比，采用标准通信协议，支持用户编程开发定制化解决方案，可轻松集成行业专属需求。
适配范围：适用于连续和间断性工业过程监控，覆盖航空工程、食品、化工、能源、冶金、水处理、交通、玻璃制造等全工业领域及服务业；同时支持远程长距离监控，通过 ALSPA P1200 Web 实现内网 / 互联网端的浏览器访问。
操作环境：基于 **Windows 95® 和 Windows NT®** 开发，采用 32 位多线程架构，可运行在多处理器硬件上，提供用户熟悉的操作界面和展示规范。
核心操作与显示特性
操作友好性
无需专业培训即可操作，标准功能仅需参数设置，全流程由下拉菜单引导，快速完成模拟屏创建、配置及应用运行。
支持可视化属性管理，仅显示当前控制阶段的相关操作，提升操作便捷性并保障监控控制的安全性。
图形与显示功能
采用简单高效的图形工具，支持趋势窗口、预定义报警消息格式，可创建位图 / 矢量格式的应用图形。
具备多窗口显示能力，可同时展示监控屏、数据记录窗口、趋势窗口；模拟屏、动画数量无限制（受内存限制），支持位图组件和对象库，缓存内存实现快速加载。
提供16 级追踪功能，追踪内容根据操作员访问权限分级显示，保障操作权限的精细化管理。
核心监控与数据管理功能
状态记录
支持GPS 时钟同步和时间分发，实现10ms 精度的事件源头定标，保障数据的时间准确性。
日志可记录在硬盘和打印机，文件大小、数量无限制，支持用户配置、归档，可按时间排序、按领域 / 类型过滤。
报警管理
最大支持32000 个报警，记录报警数无限制；提供30 个报警等级、8 种报警状态，支持8 种用户自定义颜色。
具备多报警窗口，报警日志可磁盘记录、打印，支持按领域 / 类型过滤，可直接访问关联模拟屏，提升故障处理效率。
趋势图表
支持实时和历史趋势展示，数据可采用ASCII 格式（便于导出）或二进制格式（提升速度），支持状态变化触发或周期性记录。
提供多趋势窗口，单窗口最多支持 8 条曲线，具备缩放、全景视图功能，可通过光标读取选定数值。
日志与录屏功能
日志由模拟屏相同组件构成，可循环 / 事件触发 / 操作员请求三种方式打印或归档。
录屏功能可展示已记录的日志，因日志与模拟屏格式一致，可通过前进 / 后退 / 停止按钮回放工厂历史运行状态，与实时监控界面统一。
配方管理：最大支持2000 个配方，每个配方最多 5000 个变量，满足工业生产的配方化管理需求。
系统架构与冗余管理
三种部署架构
架构类型 核心特点 适配场景
单工作站 独立本地控制，标配协议 / 串行链路 / Applicom 卡 单一独立的工业过程监控
多工作站 分布式数据库系统，实时交换变量值，支持报警确认 / 操作员动作广播 多个半独立过程相互联动的场景
客户机 - 服务器 服务器为数据生产者，对接 PLC 并向客户端广播数据，作为前端通信接口；客户端可远程部署，通过 STN / 其他电信方式访问 多操作员需要访问集成化过程的场景
冗余管理能力
PLC 冗余：内置 ALSPA PLC 冗余管理功能，简化工作站配置和 PLC 编程，提升系统硬件可靠性。
服务器冗余：双服务器并行运行，均对接 PLC；每个客户端关联主 / 备服务器，主服务器故障时自动切换至备服务器，保障系统连续运行。
通信与开放特性
原生工业网络支持：兼容阿尔斯通 ALSPA 系列工业网络，覆盖不同工业应用场景：
ALSPA N80：令牌网，兼顾制造应用的成本与性能；
ALSPA E80：以太网 TCP/IP，生产单元的通信标准；
ALSPA F8000：高速工业应用中时间关键控制的现场网络基准；
ALSPA S8000：以太网 TCP/IP 的客户机 - 服务器架构，兼具性能与开放性。
第三方设备连接：支持多协议接口卡，可与任意类型的控制器对接，实现跨品牌设备的集成。
标准工业接口

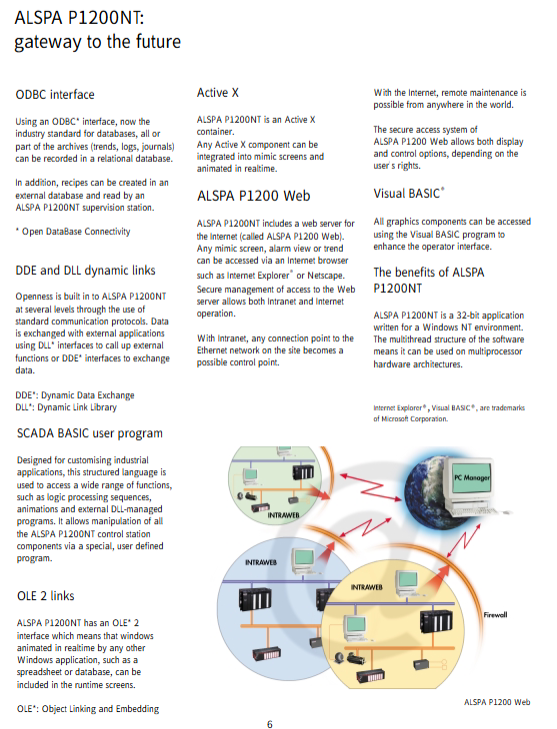

ODBC 接口：支持将趋势、日志、归档数据记录到关系型数据库，也可读取外部数据库中的配方；
DDE/DLL 动态链接：通过 DLL 调用外部功能、DDE 交换数据，实现与外部应用的联动；
OLE 2 接口：可将 Excel 等 Windows 应用的实时动画窗口集成到运行屏；
Active X：作为 Active X 容器，可将任意 Active X 组件集成到模拟屏并实现实时动画。
远程 Web 访问：搭载ALSPA P1200 Web（内置 Web 服务器），可通过 IE / 网景等浏览器访问模拟屏、报警视图、趋势；支持内网 / 互联网运行，安全权限管理可区分显示 / 控制权限，内网可实现以太网任意节点的控制，互联网可实现全球远程维护。
自定义编程能力
支持SCADA BASIC结构化语言，可实现逻辑处理、动画、外部 DLL 程序调用，自定义操作站组件；
支持Visual BASIC®，可访问所有图形组件，优化操作员界面。
技术规格与产品型号
核心技术规格（最大值）
功能模块 规格参数 功能模块 规格参数
总报警数 32000 实时趋势缓冲区 32000
记录报警数 无限制 趋势记录周期 0-32000s
事件 / 操作员动作数 无限制 配方数量 2000
归档单元 512 每配方变量数 5000
归档单元大小 2000Mb 事件触发动作数 32000
缓存窗口数 99 功能键数 32000
序列数 512 公式数 32000
单窗口动画 / 磁盘窗口 无限制 * - -
注：受内存 / 硬盘大小限制
产品型号分级：按支持的最大变量数分 5 级，内部变量数均无限制，外部 / 设备 / DDE 变量数如下：
型号 Micro (MR) Junior (JR) Mini (MN) Senior (SR) Maxi (MX)
最大变量数 75 250 1000 5000 无限制
软件与部署版本
软件版本：完整版 (C)、开发版 (DV)、仅运行版 (RT)，所有型号均支持该三类版本；
部署版本：独立版、客户端版、服务器版，客户端 / 服务器版均支持 Maxi/Senior/Mini 型号；
协议选项：E80/S8000/DRV（第三方）/MES（站间消息），仅独立版 / 服务器版支持，客户端版不支持。
