Baker Hughes 1900/65A通用设备监控器
时间: 2026-03-06浏览次数：
Baker Hughes 1900/65A通用设备监控器
Baker Hughes 1900/65A通用设备监控器
产品概述
1900/65A是 Baker Hughes 旗下 Cordant 系列的通用设备监测仪，核心价值为低成本实现多行业、多应用场景的设备连续监测与保护，配置信息永久存储于非易失性内存，支持独立运行或与 DCS/SCADA/PLC 等系统对接，文档版本为 173401 Rev. AC。
输入接口（共 8 路，4 传感器 + 4 温度）
1. 传感器输入（Ch1-Ch4）
可软件配置为 6 类通道类型，均支持 2/3 线制传感器，输入阻抗 3 线电压模式为 10kΩ，各类型核心参数如下：
通道类型 测量对象 满量程关键值 测量精度 核心滤波范围
加速度 / 往复加速度 设备加速度 20-500m/s²（2-50g） ±1% 满量程 0.5Hz-25kHz（4 阶高通 / 低通）
速度 / 往复速度 设备速度 10-50mm/s，积分位移 100-500μm ±1% 满量程 0.5Hz-5.5kHz（8 阶高通）
径向振动 轴径向运动 间隙电压 - 24V - 0.5Hz-4kHz（1/2/4 阶滤波）
推力 轴轴向运动 位置 1-4mm（50-150mils） ±1% 满量程 直接滤波 1.2Hz（1 阶低通）
位置 机械运动 位置 1-28mm（50-1100mils） ±1% 满量程 直接滤波 1.2Hz（1 阶低通）
速度 设备转速 100-100000rpm ±0.5RPM+0.015% 读数 间隙滤波 0.09Hz（1 阶低通）
每通道最多可连续计算4 个变量，支持峰值 / RMS、公制 / 英制单位切换，加速度通道还可应用包络算法。
2. 温度输入（Ch5-Ch8）
兼容E/J/K/T 型热电偶和2/3 线制 RTD，每通道仅处理 1 个温度变量，核心参数：
滤波：50Hz1 阶低通模拟滤波，50/60Hz 数字陷波滤波（衰减≥100dB）
满量程：热电偶 E (-200~1000℃)、J (-210~1200℃)、K (-200~1370℃)、T (-200~400℃)；100Pt a=0.00385 RTD (-200~850℃)
精度：热电偶 25℃下典型 ±1℃，-100℃以上最大 ±2.5℃，以下最大 ±5℃；3 线 RTD（除 10ΩCu）±1.5℃+0.5% 满量程
输入阻抗：热电偶＞1MΩ
输出接口
继电器输出：共6 路，单刀双掷（SPDT），支持按通道 / 变量的 OK/Alert/Danger 状态编程逻辑（AND/OR 等，每继电器最多 50 个操作数），可配置锁存 / 非锁存、常励 / 常失励、常开 / 常闭，触点参数：
DC：最大 5A，60Vdc，24Vdc 下 70W；AC：最大 5A，30Vac，150VA
触点寿命：250Vac/5A 下 10 万次，24Vdc/1A 下 20 万次
记录仪输出：共4 路 4-20mA，可配置任意通道 / 变量数据，与满量程成比例，精度2% 工作温度范围，更新率100ms，环路供电 18-36Vdc，最大环路电阻600Ω。
缓冲输出：监测模块 Ch1-Ch4 各 1 路专用缓冲输出，显示模块 1 路综合缓冲输出，无增益 / 缩放，短路 + EMI 保护，输出阻抗550Ω，带宽直连 40kHz、75 米电缆 8kHz。
通信输出：可选 Modbus 网关，支持以太网和软件配置的RS232/485，提供静态变量、状态、事件列表等数据，无网关机型可通过1900/01升级。
核心功能与操作
配置方式：通过1900 Configuration 软件（笔记本 / PC）以太网下载配置文件，支持离线配置、固件升级、故障排查，可在线修改旁路模式和设定值。
显示模块：可选配件，带背光 LCD 和键盘，可查看通道信息、做小幅配置修改，最远75 米（250 英尺） 安装，支持设备独立运行。
报警与延时：分 OK/Alert/Danger 三级状态，位置 / 振动输入延时 0.1-60s，温度 / 速度输入延时 1-60s，调节分辨率均为 0.1s。
特殊输入：Inhibit/Reset/Trip Multiply，均为短路激活（≤50kΩ）、开路失活（≥500kΩ）：
Inhibit：屏蔽 Alert/Danger 状态；Trip Multiply：提高报警设定值
Reset：复位所有锁存报警和继电器，支持 Modbus 远程复位
传感器供电：短路保护，2 线电流模式 3.3mA±5%（开路电压 21-24Vdc）；3 线电压模式 - 23.47~-24.02Vdc（最大额定电流 15mA）。
硬件与环境规格
供电：主供电18-36Vdc，典型工作电流 0.35A、功率 8.5W，最大 1A、14W；可选 110-220Vac/50-60Hz 外部供电。
尺寸与重量：
监测模块：196.9×149.4×74.4mm（7.75×5.88×2.93in），0.77kg（1.70lb）
显示模块：196.9×149.4×32.8mm（7.75×5.88×1.29in），0.40kg（0.89lb）
指示灯：监测模块含 OK 状态 LED；显示模块含 OK/Alert/Danger/Bypass/Trip Multiply / 通道激活 LED。

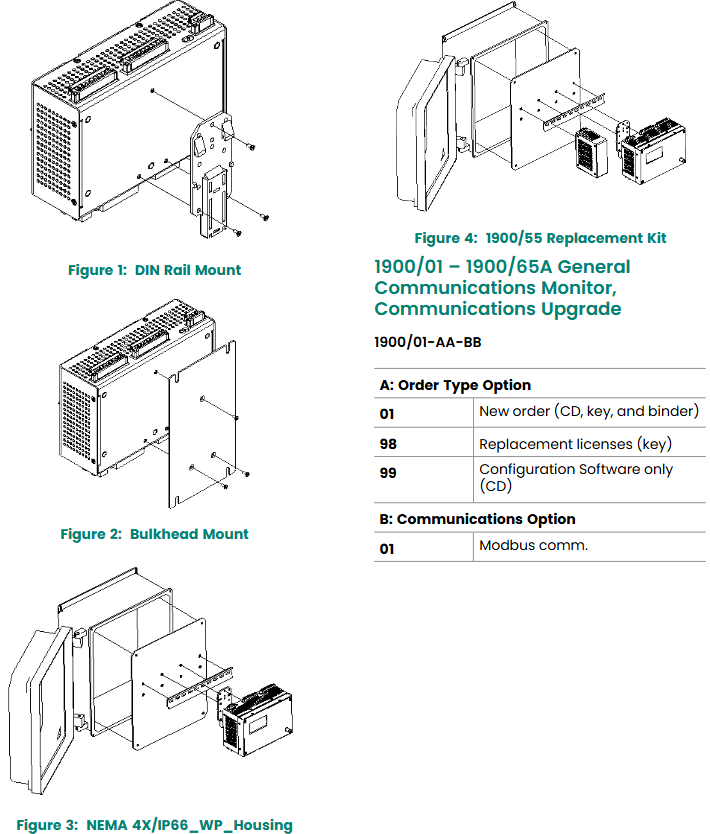

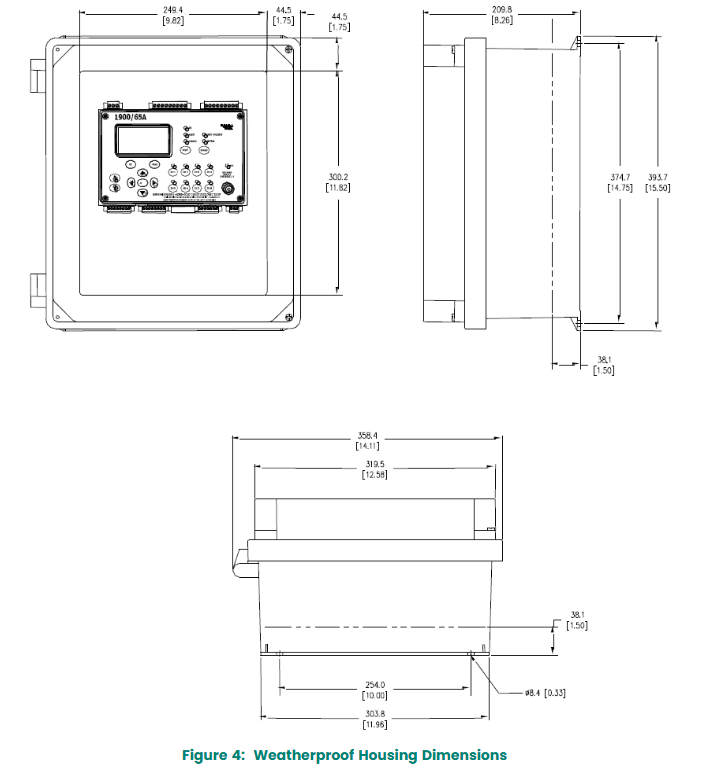

安装方式：支持35mm DIN 导轨、隔舱安装板、NEMA 4X/IP66 玻璃钢外壳，还提供 1900/55 替换套件。
环境参数：
温度：工作 **-20~+70℃（-4~+158℉），存储-30~+90℃（-22~+194℉）**
湿度：工作 / 存储均为95% 非冷凝（最大值）
认证与兼容
合规认证：FCC Part15、EMC（EN 61000-6-2/4）、ATEX（EN 60079-0/15）、RoHS、ABS 2009 船舶规范等。
危险区域适配：认证为 Class I Zone 2/Div 2（A/B/C/D 组），T4 温度等级（-20~+70℃），不支持 Class 1 Div 1 安装，但可通过隔离器 / 安全栅对接 Div 1 传感器。
传感器兼容：默认适配Bently Nevada系列传感器（如 330400 加速度计、330500 速度计、3300 接近系统），支持用户配置其他品牌传感器。
订购与配件
订购编码：1900/65A-AA-BB-CC-DD-EE，分别对应电源 / 显示 / 安装 / 认证 / 通信选项，如通信选项 01 为 Modbus，显示选项 01 为附接显示（无电缆）。
通信升级：1900/01，支持新订 / 替换许可证 / 仅软件三种类型，通信选项 01 为 Modbus。
官方配件：含显示模块（167699-02）、各类电缆（PVC/TEF，3 米）、DIN 导轨配件、NEMA 4X 外壳、安全栅（MTL7728/7796）、Modbus 转换器（172555）、外部电源（02200794）等，同时提供用户指南、接线图等文档。
